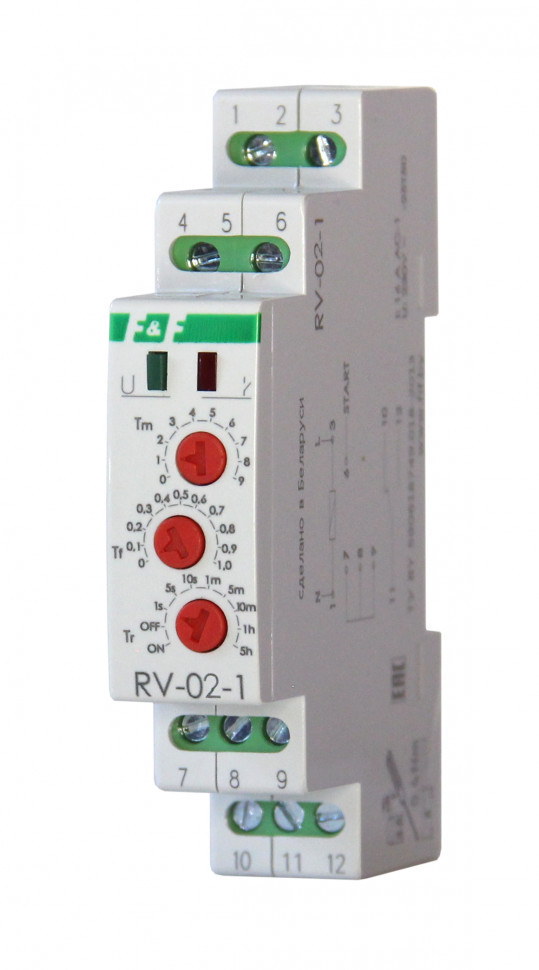

Реле времени RV-02-1

Технические характеристики

Артикул EA02.001.036 Код ETIM EC001669 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Количество функций многофункциональное Максимальная мощность нагрузки см. табл. 1 РЭ Контакт 1NO/NC (1 переключающий) Вход управления со входом управления Диапазон выдержки времени 0,1 с…50 ч Точность выдержки времени, не хуже 1% Время готовности, не более 240 мс Мин. длительность управляющего импульса 60 мс Индикация 2 светодиода Потребляемая мощность 1 Вт Коммутационная износостойкость 100000 циклов Степень загрязнения среды 2 Категория перенапряжения III Диапазон рабочих температур от -25°С до +50°С Подключение винтовые зажимы 2,5 мм² Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Степень защиты IP20 Монтаж на DIN-рейку Масса 55 г Момент затяжки винтового соединения 0,4 Нм

Отличительные особенности:

С задержкой выключения. 4 функции Напряжение 230 В; 50 Гц Диапазон выдержки времени 0,1 сек - 50 ч. Контакт 1NO/NC, Максимальный ток 16 А, Вход управления.

Назначение
Для включения/ выключения потребителей в системах автоматики на заданный отрезок времени.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение нагрузки на установленный отрезок времени.

Особенности
Наличие входа управления.

Принцип работы
1. Выдержка времени с запуском по переднему фронту управляющего сигнала, без перезапуска во время отсчета выдержки.
При подаче сигнала на вход управления реле контакты 11-12 замыкаются и начинается отсчет установленной выдержки времени. По окончании отсчёта установленной выдержки времени исполнительное реле отключается и контакты 11-12 размыкаются, замыкаются контакты 10-11. В таком положении реле
