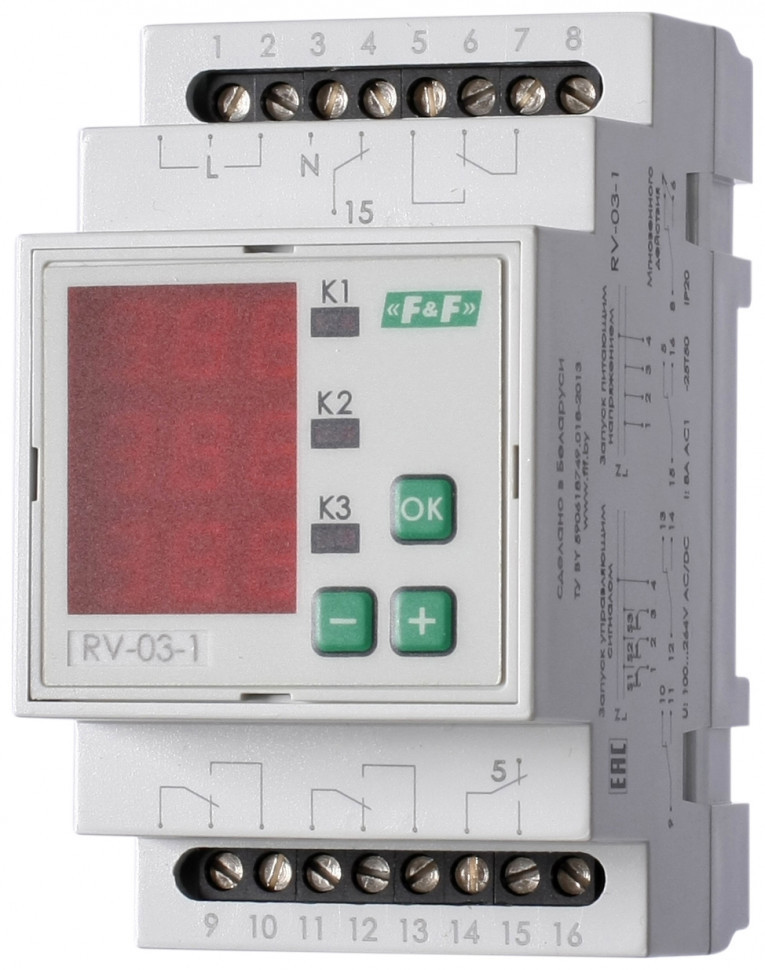

Реле времени RV-03-1

Технические характеристики

Артикул EA02.001.027 Код ETIM EC001669 Напряжение питания, В 100-264 AC/DC Максимальный коммутируемый ток, А (AC-1) 4x8 Контакт 4NO/NC Количество функций многофункциональное Вход управления со входом управления Диапазон выдержки времени 0 - 99 ч 99 мин - 99,9 с Дискретность установки времени, с 0,1 Ток управления, мА, не более 1 Потребляемая мощность, Вт 3 Диапазон рабочих температур, °С -25...+50 Степень загрязнения среды 2 Категория перенапряжения III Коммутационная износостойкость, циклов 100000 Степень защиты IР20 Подключение винтовые зажимы 2,5 мм² Момент затяжки винтового соединения, Нм 0,4 Габариты (ШхВхГ), мм 52х90х65 Масса, г 146 Тип корпуса 3S Монтаж на DIN-рейку

Отличительные особенности:

Независимое управление тремя нагрузками. Девять режимов работы. По три ячейки памяти для каждого режима. Диапазон выдержки времени 0 с - 99 ч 99 мин. 99,9 с. Контакт мгновенного действия.

Назначение
Реле времени RV-03-1 предназначено для включения / выключения трех независимых нагрузок в системах автоматики по предварительно установленным интервалам времени. Выдержка времени отсчитывается с момента подачи напряжения питания или подачи управляющего сигнала.

Особенности
- Наличие входа управления.
- Независимое управление тремя нагрузками.
- Контакт мгновенного действия.

Область применения
В вентиляционных, отопительных, осветительных, сигнализационных и т.п. системах, где необходимо включение/выключение трех независимых нагрузок по предварительно установленным интервалам времени.

Принцип работы
Отсчет выдержки времени начинается с момента подачи напряжения питания или подачи управляющего сигнала.

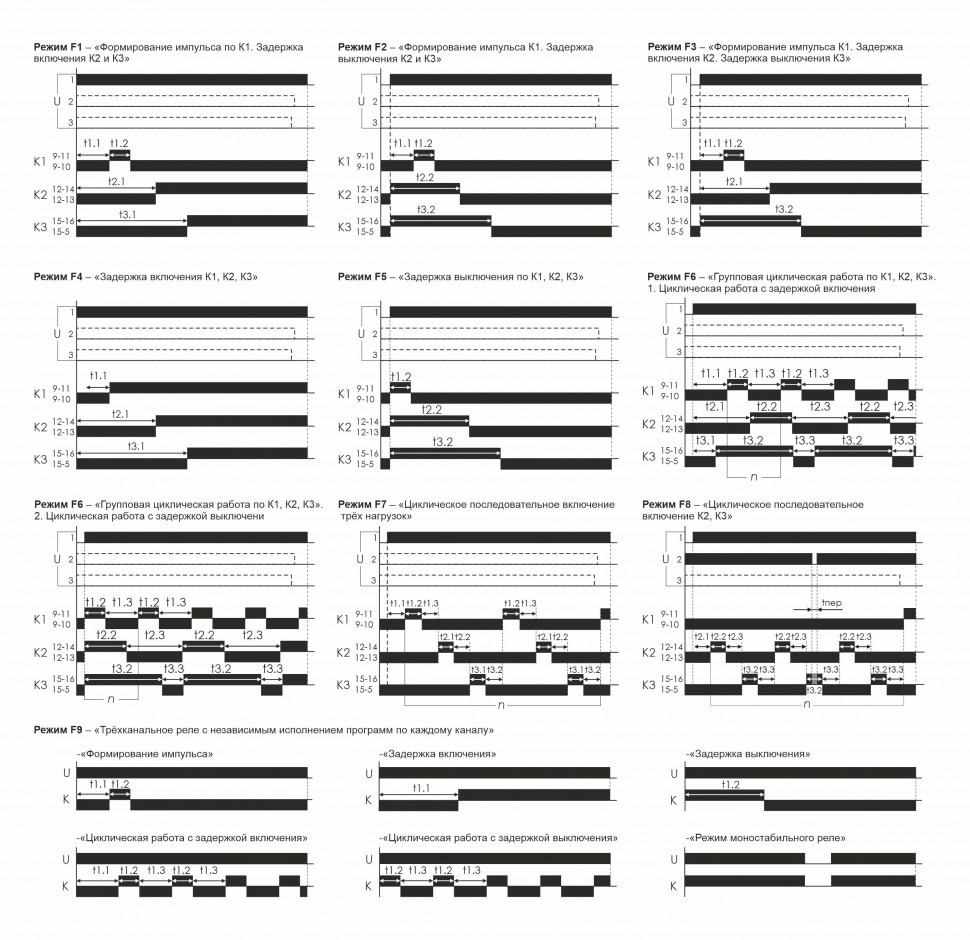

Реле времени имеет 9 режимов работы:

1. Режим F1.1...F1.3 – «Формирование импульса по К1. Задержка включения нагрузки по К2 и К3»;

2. Режим F2.1...F2.3 – «Формирование импульса по К1. Задержка выключения нагрузки по К2 и К3»;

3. Режим F3.1...F3.3 – «Формирование импульса по К1. Задержка включения по К2. Задержка выключен
