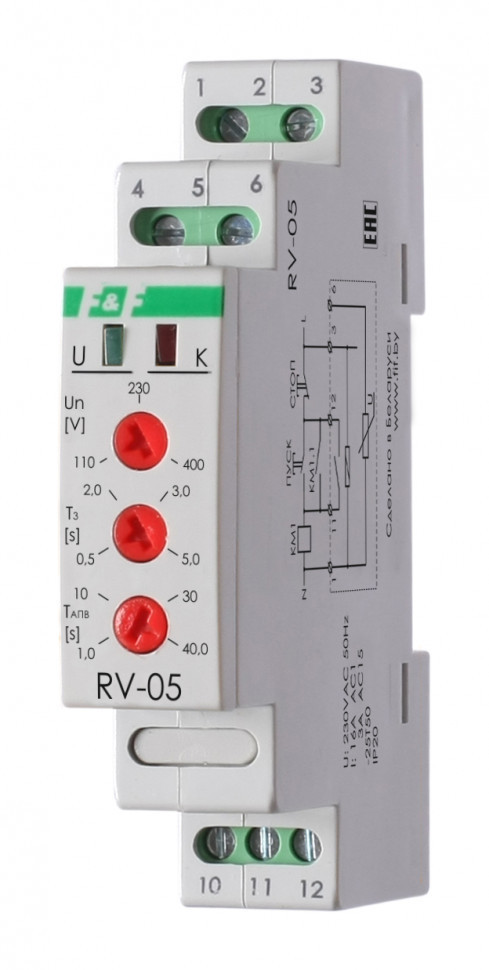

Реле времени RV-05

Технические характеристики

Артикул EA02.001.033 Код ETIM EC001669 Напряжение питания, В 80-420 AC Диапазон питающих напряжений, В 80…420 АС Частота питающей сети, Гц 50 ±1 Максимальный коммутируемый ток, А (AC-1) 16 Максимальный ток катушки контактора, А 3 АС-15 Контакт 1NO/NC (1 переключающий) Количество функций однофункциональное Вход управления без входа управления Диапазон времени контроля провала напряжения, с 0,5…5 Диапазон времени повторного включения, с 1…40 Длительность импульса включения, с 0,5 Длительность контрольного импульса 0,2 Время выхода на рабочий режим (после отключения устройства на время >T3), с < 3 Потребляемая мощность, Вт 1,5 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение (винтовые зажимы) 2,5 мм² Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, г 70 Монтаж на DIN-рейку

Отличительные особенности:

Для автоматического повторного включения в работу пускателей и контакторов. Напряжение питания 80-420 В AC. Коммутируемый ток 16 А, контакт 1NO/NC.

Назначение
Предназначено для повторного включения в работу пускателей и контакторов при отключении из работы после кратковременного (на время переключения АВР или АПВ) отключения или просадки напряжения питания 0,4кВ. Реле оснащено варистором для уменьшения помех, вызванных коммутацией катушки пускателя или контактора.

Область применения
Область применения охватывает все производственные циклы
