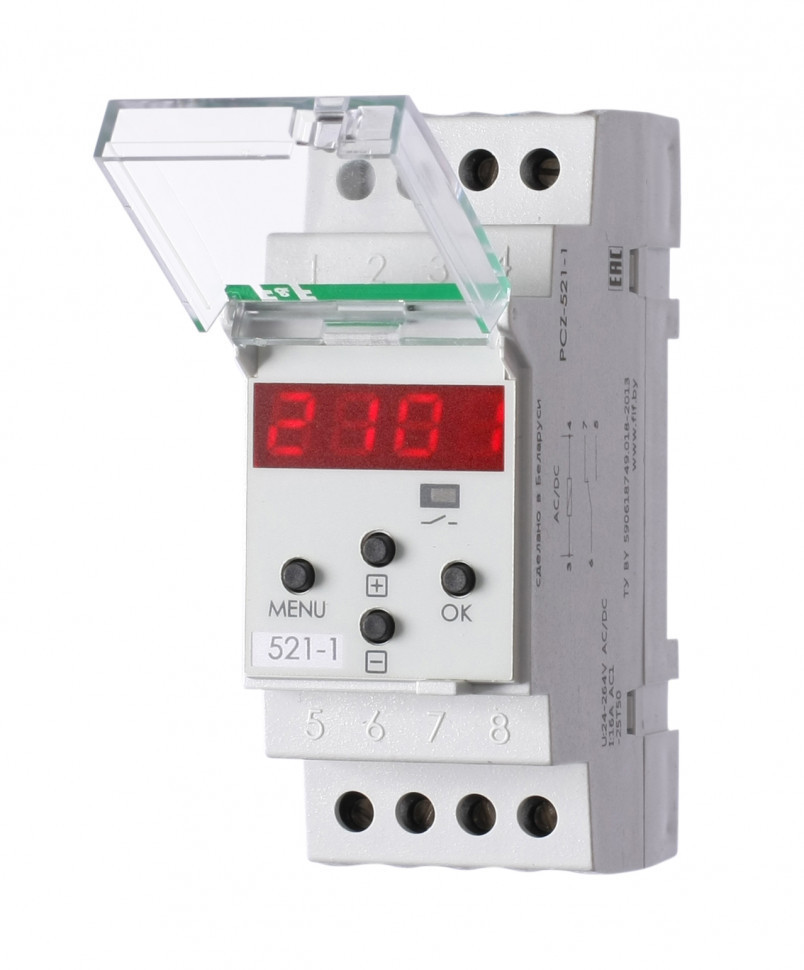

Реле времени программируемый PCZ-521-1

Технические характеристики

Артикул

EA02.002.010





Код ETIM

EC002305





Напряжение питания, В

24-264 AC/DC





Максимальный коммутируемый ток, А (AC-1)

16





Номинальное напряжение контактов, В

250 AC





Максимальная мощность нагрузки

см. табл. 1РЭ





Максимальный ток катушки контактора, А

3 / 240 В АС





Контакт

1NO/NC (1 переключающий)





Количество каналов

одноканальное





Тип батареи

СR2032





Погрешность хода часов в течение суток, с/суток

±1





Дискретность установки времени, мин.

1





Количество ячеек памяти

300 (150 пар вкл./выкл.)





Время сохранения заданной программы(при снятии напряжения питания), не менее, лет

2





Индикация

LED дисплей





Потребляемая мощность, Вт

1,5





Диапазон рабочих температур,°С

-25...+50





Степень защиты

IР20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

35х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

2S





Масса, г

132





Монтаж

на DIN-рейку 35 мм





Момент затяжки винтового соединения, Нм

0,5

Отличительные особенности:

Напряжение питания 24-264 В AC/DC, Одноканальное, Суточный и недельный циклы, Контакт 1NO/NC, Максимальный ток 16 А.

Назначение
Для включения-выключения различных электрических приборов и электроустановок по предварительно установленной программе.

Функциональные возможности:
- индикация текущего времени; многократное повторение программ по суточному и недельному циклам;
- оперативная смена программ управления, благодаря наличию 4 списков групп программ;
- встроенная литиевая батарея, поддерживающая часы реального времени в течение не менее 2-х лет после отключения напряжения питания;
- наличие 2 режимов работы (автоматический и ручной);

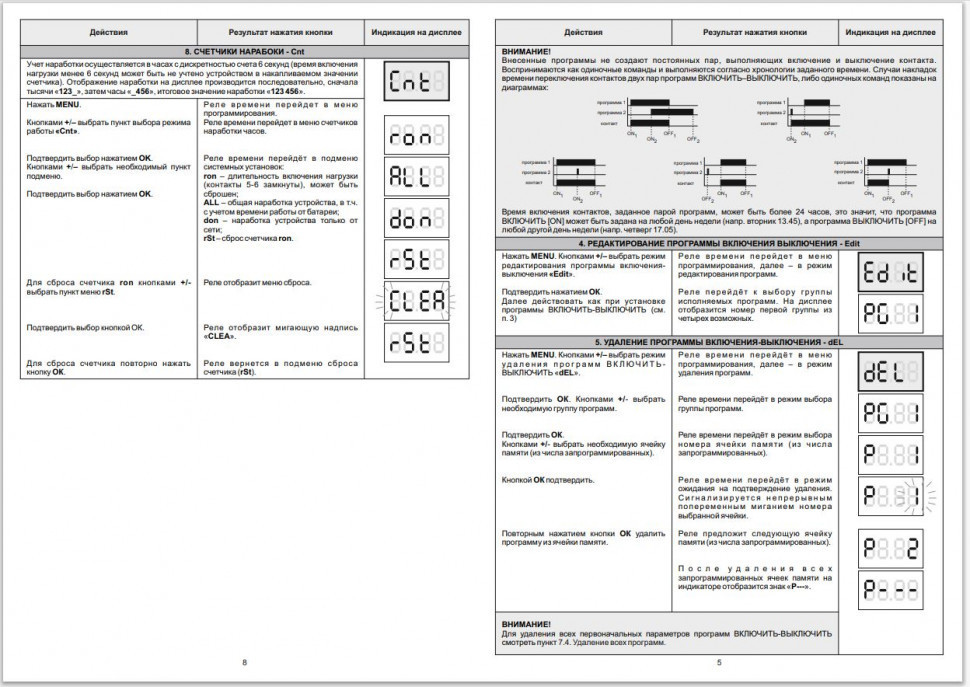

- встроенный счетчик наработки.

Принцип работы
Включение и выключение устройств либо электрических цепей в заданное время в циклах: суточный, недельный, рабочие либо выходные дни.

Область применения
Использование в сферах, где необходимо управлять нагрузками по недельной (суточной) программе.
