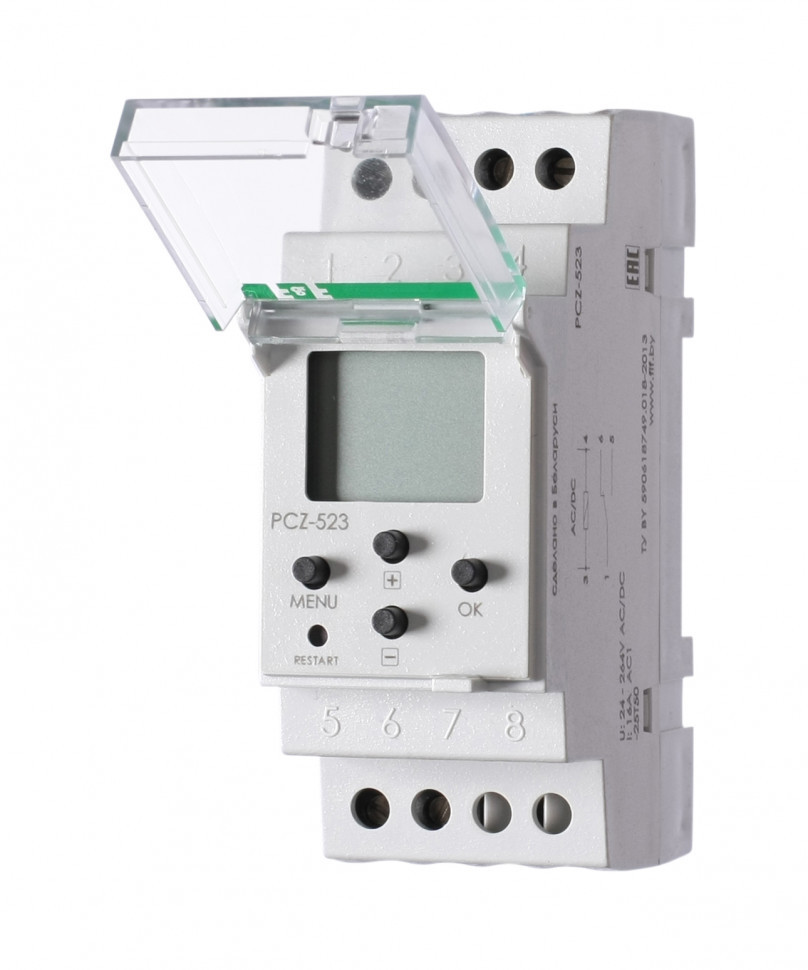

Реле времени программируемый PCZ-523

Технические характеристики

Отличительные особенности:

Напряжение питания 24-264 В AC/DC, Одноканальное, Длительность импульса 1 c...99 мин 59 с, Контакт 1NO/NC, Максимальный ток 16 А.

Назначение
Для включения/выключения различных электрических приборов и электроустановок по предварительно установленной программе. Например: включение звонков в школе по расписанию уроков, электродвигателя конвейера и т.п.

Область применения
Использование в сферах, где необходимо включать нагрузку на заданный отрезок времени (длительность импульса).

Особенности
- индикация текущего времени, дня недели и режима работы;
- встроенная литиевая батарея, поддерживающая часы реального времени в течение не менее 2-х лет после отключения напряжения питания;
- многократное повторение программ по циклам: суточному, недельному, по рабочим и выходным дням;
- установка двух независимых программ работы, переключение программ осуществляется вручную;
- автоматическая смена времени зима-лето.

Принцип работы

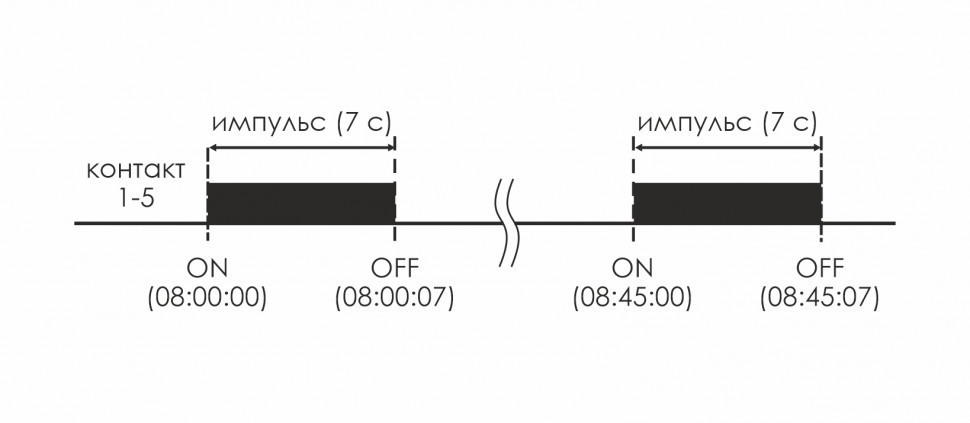

Включение устройств либо электрических цепей (контакт 1-5 замкнут) происходит в заданное время, выключение (контакт 1-5 размыкается) - по окончании длительности импульса в диапазоне от 1 секунды до 99 минут 59 секунд. Возможно задание 2 программ работы, переключение между программами осуществляется вручную.

Артикул EA02.002.003 Код ETIM EC002305 Напряжение питания, В 24-264 AC/DC Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл.1 Контакт 1NO/NC Количество каналов одноканальное Макс. ток катушки контактора, А 3 AC-15 / 250 В Тип батареи CR2032 Точность показаний часов, с 1 Погрешность хода часов в течение суток, с ±1 Дискретность импульса, с 1 Количество ячеек памяти 60 Дискретность установки времени, мин 1 Длительность импульса 1 c...99 мин 59 с Время сохранения заданной программы (при снятии напряжения питания), не менее, лет 2 Потребляемая мощность, Вт 1,5 Диапазон рабочих температур, °С -25...+50 Коммутационная износостойкость, циклов 100000 Степень защиты IР20 Степень загрязнения среды 2 Категория перенапряжения III Подключение вин
