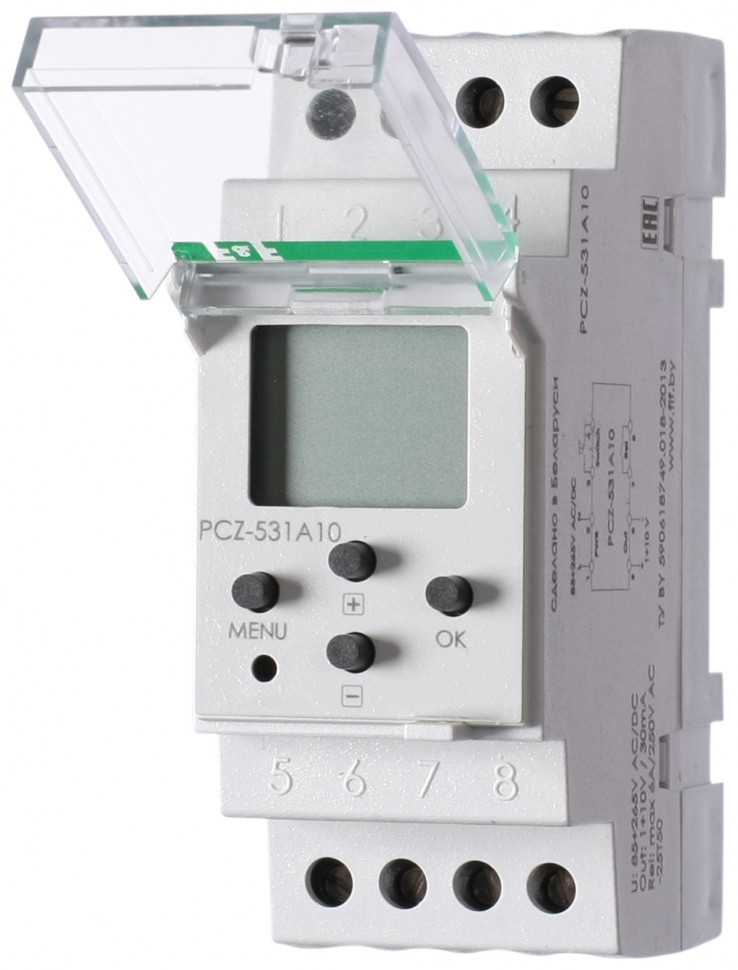

Реле времени программируемый PCZ-531A10

Технические характеристики

Артикул EA02.002.015 Код ETIM EC002305 Напряжение питания, В 85-265 AC/DC Аналоговый выходной сигнал 0-10В/30мА Максимальный коммутируемый ток, А (AC-1) 6 Контакт 1NO Количество каналов одноканальное Точность хода часов в сутки ±1 с Количество программ 480 (240 пар) Дискретность установки программ 1 мин Точность хода часов в сутки 1 сек Диапазон рабочих температур от -25°С до +50°С Потребляемая мощность 1,5 Вт Габариты (ШхВхГ) 35х90х65 мм Тип корпуса (см. Приложение 1) 2S Степень защиты IP20 Подключение Винтовые зажимы 2,5 мм2 Монтаж DIN-рейка 35 мм

Отличительные особенности:

Для регулировки яркости освещения. 480 программ. Суточный и недельный циклы. Управляющий вход. Эффект "Заката/рассвета"

Назначение
Реле PCZ-531A10 – программируемый регулятор яркости освещения с суточным или недельным циклом. Предназначено для программируемого управления яркостью освещения через устройства со стандартным диммируемым входом 0-10В.

Принцип работы
Реле запрограммированное во временных циклах - ежедневном, еженедельном, по рабочим дням (Пн-Пт) или по выходным дням (Сб, Вс) циклически меняет уровень сигнала в выходной цепи, управляя тем самым, уровнем яркости освещения (в диапазоне 0-100%). Можно запрограммировать до 480 независимых шагов программы. Контроллер оснащен входом управления, позволяющим дистанционно управлять контроллером с помощью любой моностабильной кнопки и вспомогательного реле, которое активируется при запуске выходной цепи (установленный уровень яркости выше нуля).

Отличительные особенности:

Работа в режимах: автоматический, полуавтоматический, ручном;

Управляющий вход – позволяет управлять яркостью освещения с помощью дополнительно подключенной моностабильной кнопки;

Программирование эффекта рассвета/заката;

Память состояния после пропадания питания, либо при переходе на ручной режим.
