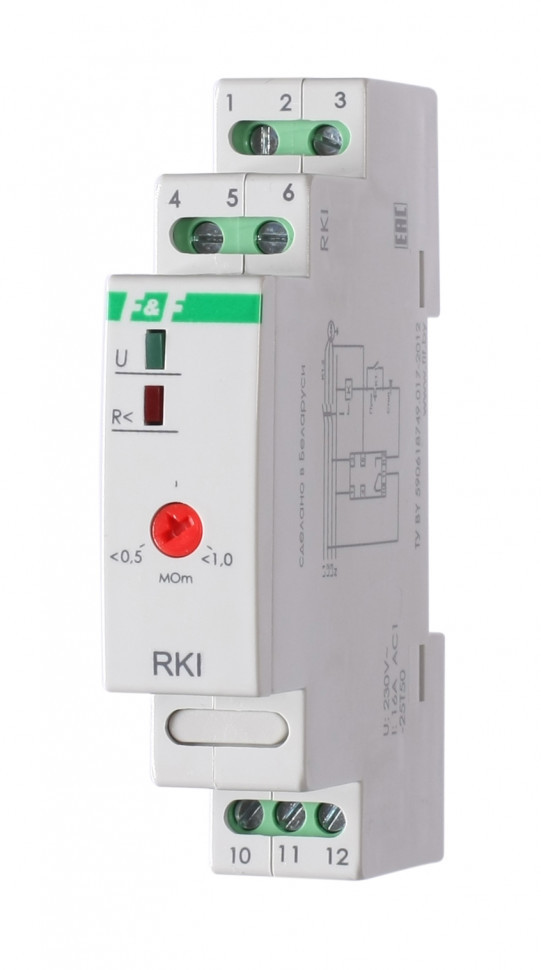

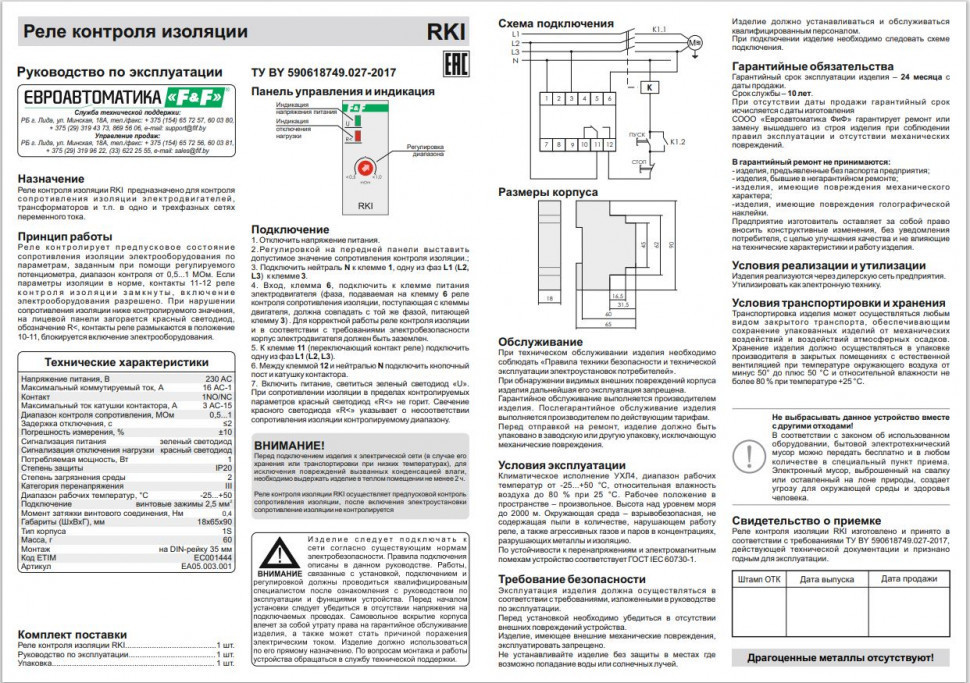

Реле контроля изоляции RKI

Технические характеристики

Артикул

EA05.003.001





Код ETIM

EC001444





Напряжение питания, В

230 AC





Максимальный коммутируемый ток, А

16 AC-1





Максимальная ток катушки контактора, А

3 АС-15





Контакт

1NО/NС





Диапазон контроля сопротивления изоляции, мОМ

0,5…1





Задержка отключения, с

≤2





Погрешность измерения

±10%





Индикация включения питания

зеленый светодиод





Индикация отключения нагрузки

красный светодиод





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

1





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

1S





Масса, кг

0,060





Монтаж

на DIN- рейке 35 мм

Отличительные особенности:

Контроль сопротивления изоляции в обмотках электродвигателей, трансформаторов и т.п. в одно- и трехфазных сетях переменного тока.

Назначение
Предназначено для контроля сопротивления изоляции в обмотках двигателей, трансформаторов и т.п. в одно и трехфазных сетях переменного тока.

Область применения
Защита промышленных установок, электродвигателей, трансформаторов и другого электрооборудования от включения при повреждении изоляции.

Особенности
- диапазон контроля сопротивления изоляции 0,5…1 мОм;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- максимальный ток нагрузки 16 А.

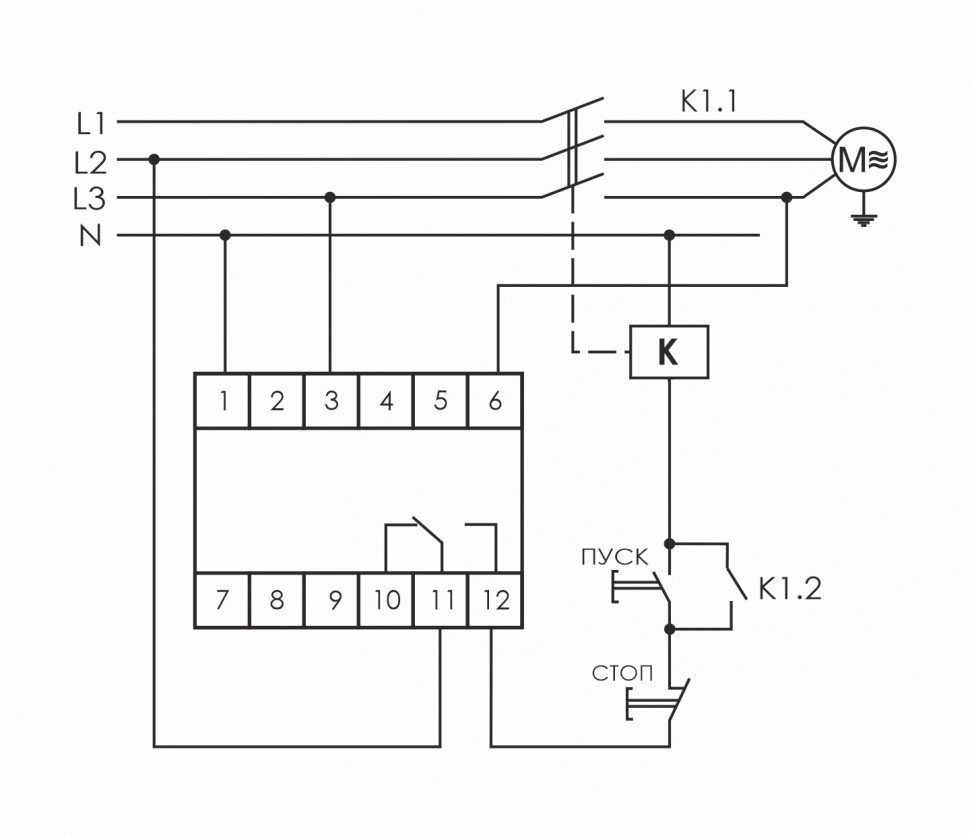

Принцип работы
Реле контролирует предпусковое состояние сопротивления изоляции электрооборудования по определённым нормативным параметрам, заданным при помощи регулируемого потенциометра. Если параметры изоляции в норме, контакты реле контроля изоляции замкнуты, включение электрооборудования разрешено. При нарушении сопротивления изоляции ниже контролируемого значения, контакты реле размыкаются, включение электрооборудования не производится.
