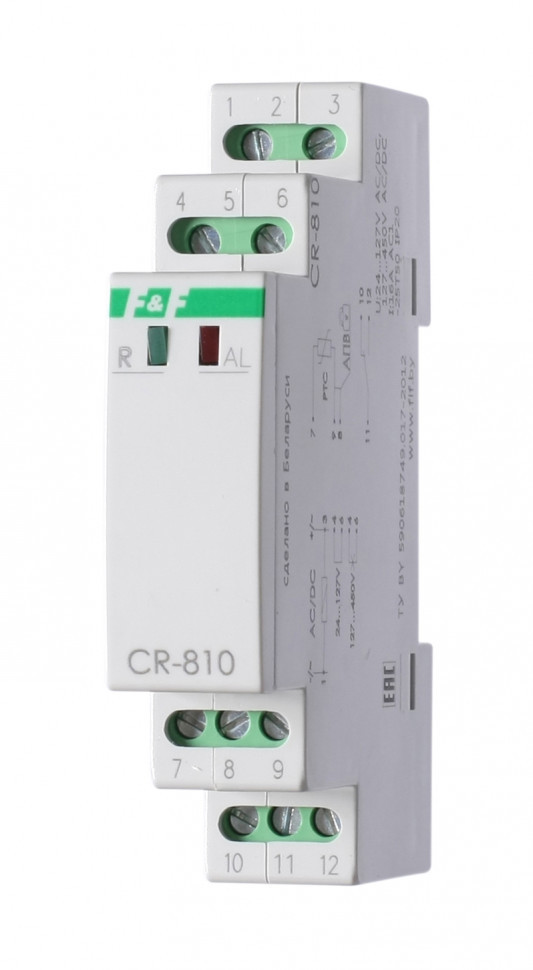

Реле температурное CR-810

Технические характеристики

Код ETIM

EC001446





Артикул

EA05.002.001





Напряжение питания, В







- перемычка 4-6 установлена

24...127 AC/DC





- перемычка 4-6 отсутствует

127...450 AC/DC





Максимальный коммутируемый ток, А

16 AС-1





Максимальный ток катушки контактора, А

3 АС-15





Номинальное напряжение контактов, В

250 AC





Максимальная мощность нагрузки

см. табл. 1





Контакт

1NO/NC (1 переключающий)





Индикация

2 светодиода





Сопротивление петли датчиков, Ом







- контакты реле разомкнуты

<100, >3000





- контакты реле замкнуты

110...1800





Тип датчиков

PTC термисторы





Временные задержки, с







- готовность реле, повторный пуск

1





-отключение при снижении сопротивления

0,5





-отключение при повышении сопротивления

0,5





Количество датчиков

1...6





Соединение датчиков

последовательное





Потребляемая мощность, Вт

1,5





Диапазон рабочих температур,°С

-25...+50





Степень защиты

IР20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

1S





Масса, г

70





Монтаж

на DIN-рейку 35 мм





Момент затяжки винтового соединения, Нм

0,4

Отличительные особенности:

Напряжение питания 24-127В/127-420В AC/DC. Контакт 1NO/NC, 16 А.

Назначение
Для контроля температуры обмоток и защиты от перегрева электродвигателей, генераторов, трансформаторов, оснащенных температурными датчиками (термисторами).

Особенности:

Индикация режимов работы;



Широкий диапазон питающих напряжений;



Возможность блокировки повторного запуска.

Область применения
Применяется в электроустановках оснащенных датчиками температуры (термисторами).

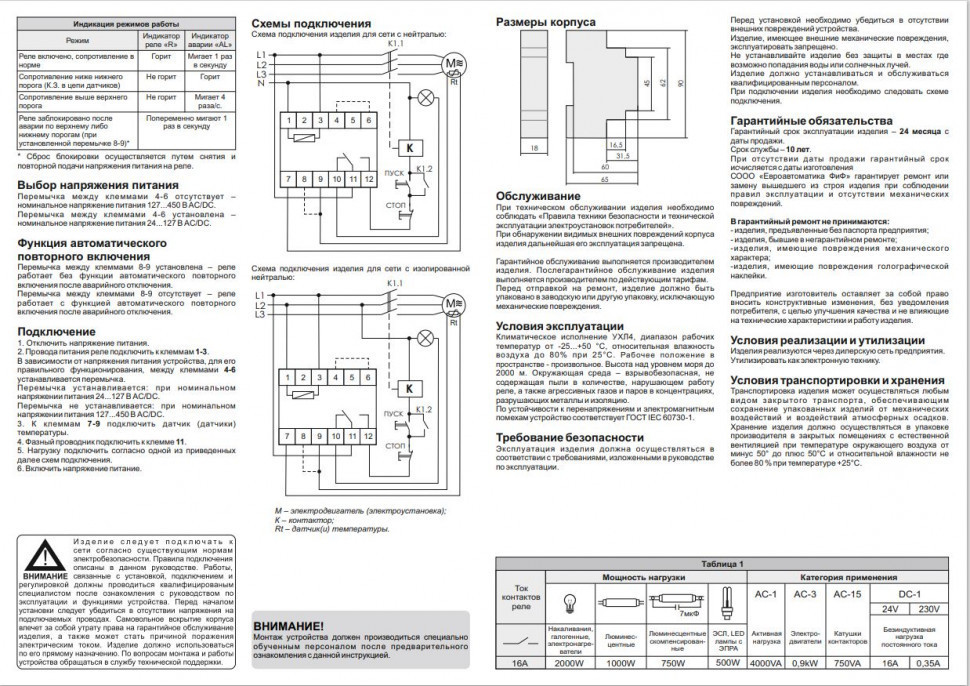

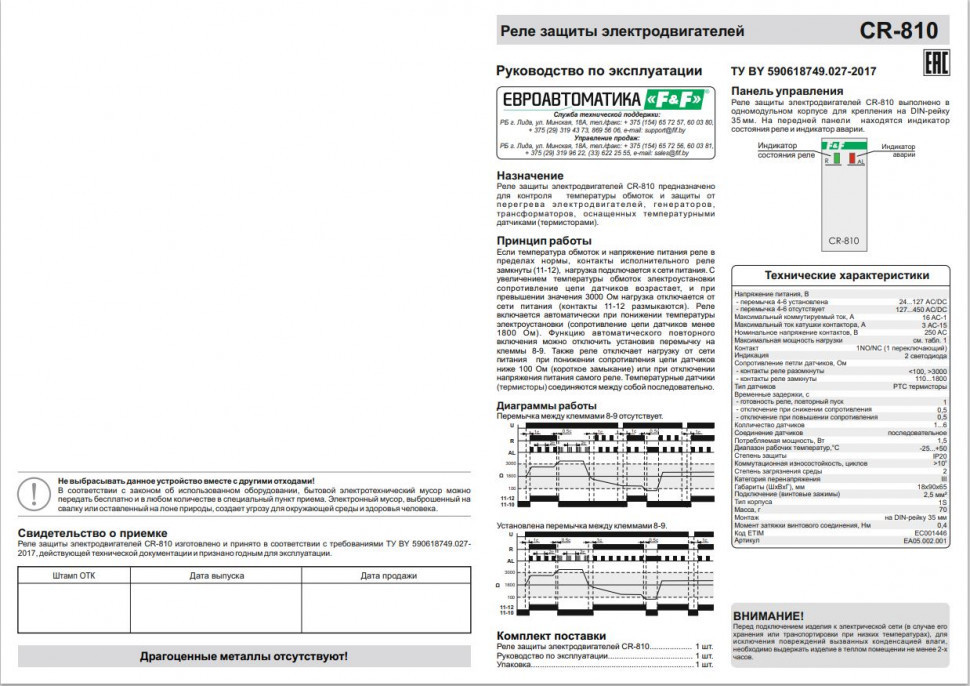

Принцип работы

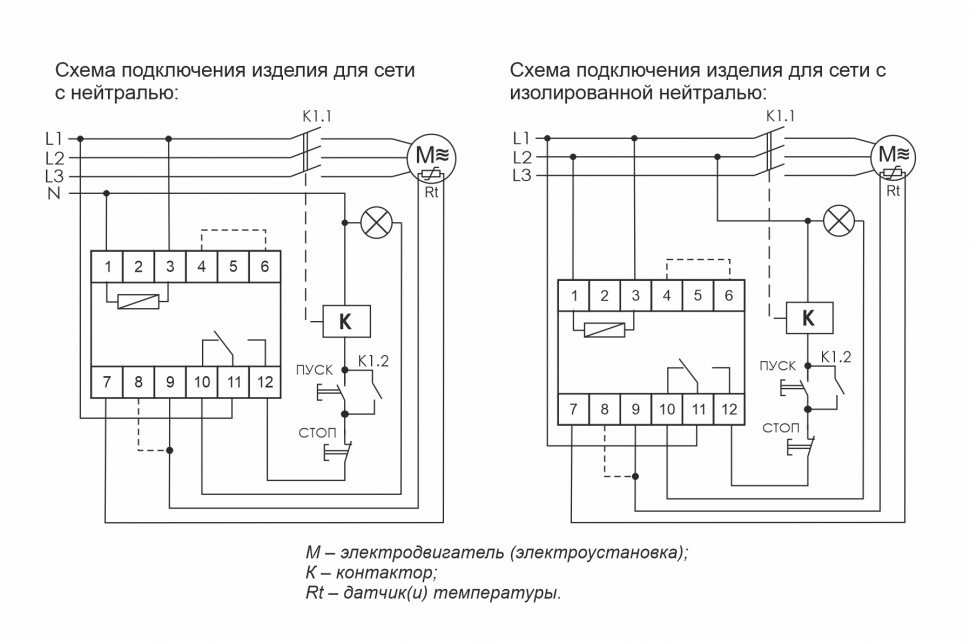

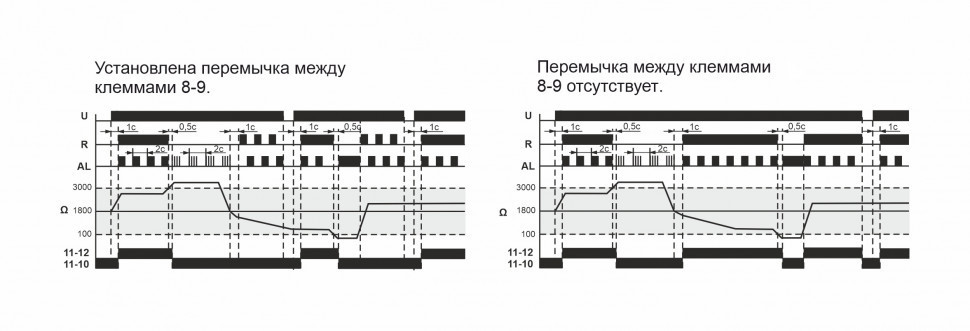

Если температура обмоток и напряжение питания реле в пределах нормы, контакты исполнительного реле замкнуты (11-12), нагрузка подключается к сети питания. С увеличением температуры обмоток электроустановки сопротивление цепи датчиков возрастает, и при превышении значения 3000 Ом нагрузка отключается от сети питания (контакты 11-12 размыкаются). Реле включается автоматически при понижении температуры электроустановки (сопротивление цепи датчиков менее 1800 Ом). Функцию автоматического повторного включения можно отключить, установив перемычку на клеммы 8-9. Также реле отключает нагрузку от сети питания при понижении сопротивления цепи датчиков ниже 100 Ом (короткое замыкание) или при отключении напряжения питания самого реле. Температурные датчики (термисторы) соединяются между собой последовательно.
