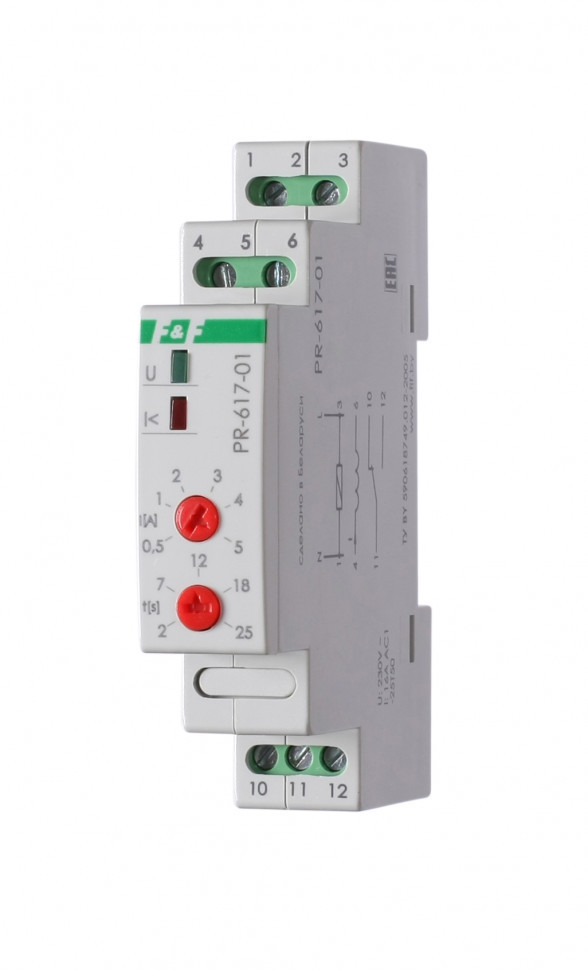

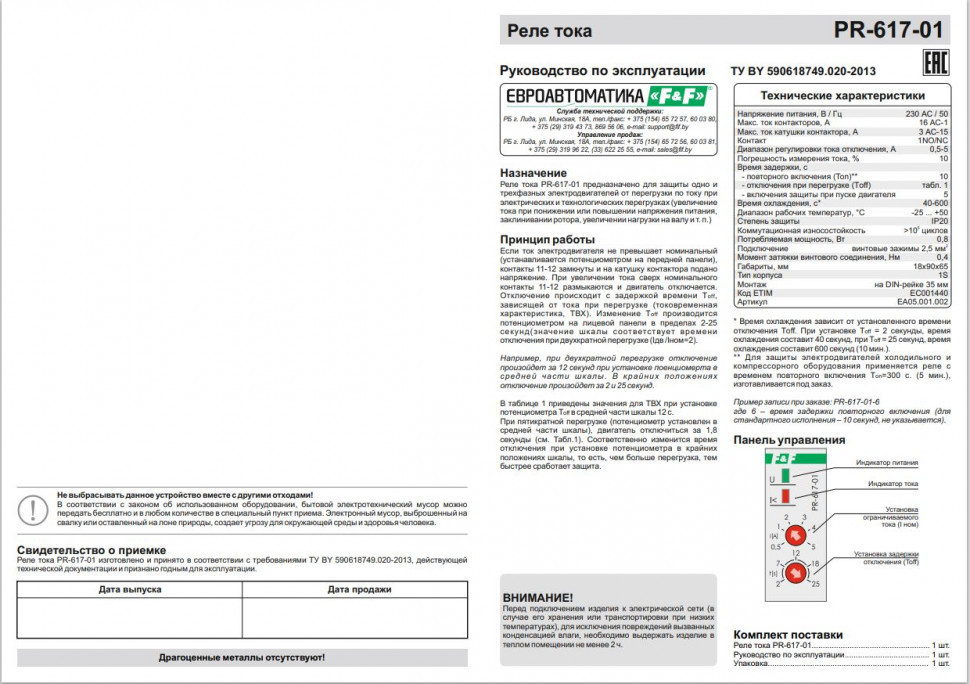

Реле тока PR-617-01

Технические характеристики

Артикул

EA05.001.002





Код ETIM

EC001440





Напряжение питания, В / Гц

230 / 50





Максимальный коммутируемый ток, А

16 AC-1 / 250 В





Максимальный ток катушки контактора, А

3 AC-15





Контакт

1NO/NC





Диапазон контролируемых токов, А

0,5…5





Погрешность измерения тока, %

10





Время задержки, с







- повторного включения (Ton)**

10





- отключения при перегрузке (Toff)

токовременная хар-ка (табл. 1)





- включения защиты при пуске двигателя

5





Время охлаждения, с*

40-600





Диапазон рабочих температур, °С

-25…+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Потребляемая мощность, Вт

0,8





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

18х90х65





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,4





Тип корпуса

1S





Масса, г

62





Монтаж

на DIN- рейке 35 мм

Отличительные особенности:

Регулируемый диапазон контролируемого тока в пределах 0,5…5 А. Контакт 1NO/NC, 16 А.

Назначение
Предназначено для непрерывного контроля величины переменного тока в цепи питания и защиты одно и трехфазных электродвигателей от перегрузки по току при электрических и технологических перегрузках (увеличение тока при понижении или повышении напряжения питания, заклинивании ротора, увеличении нагрузки на валу и т. п.)

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи питания нагрузки. При аварийной перегрузке по току реле автоматически размыкает и через время задержки включения замыкает цепь питания нагрузки, предотвращая выход из строя при воздействии неблагоприятных эксплуатационных факторов.

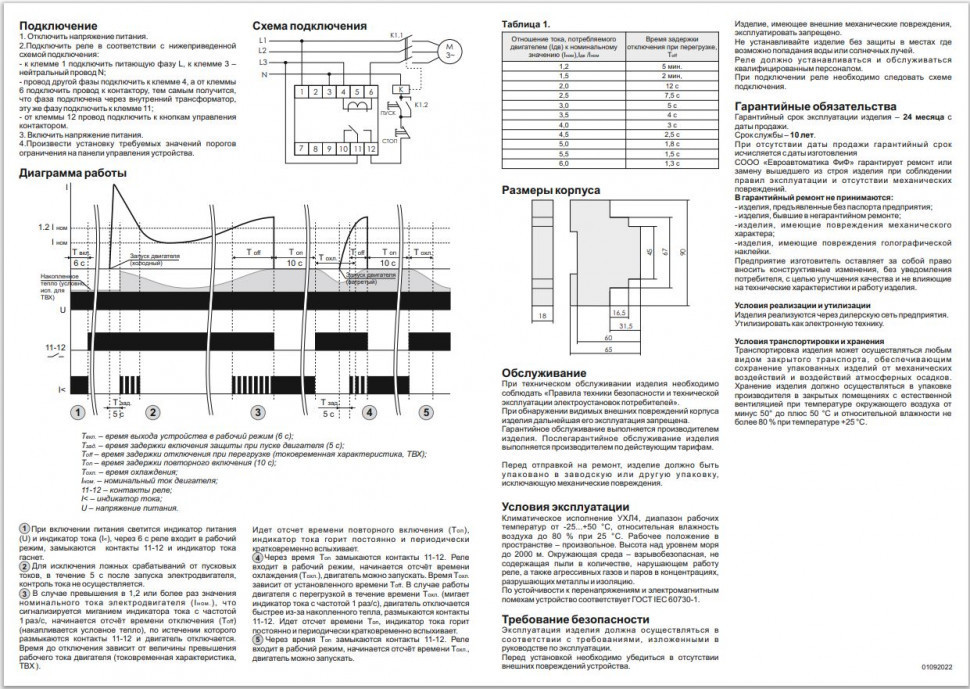

Принцип работы

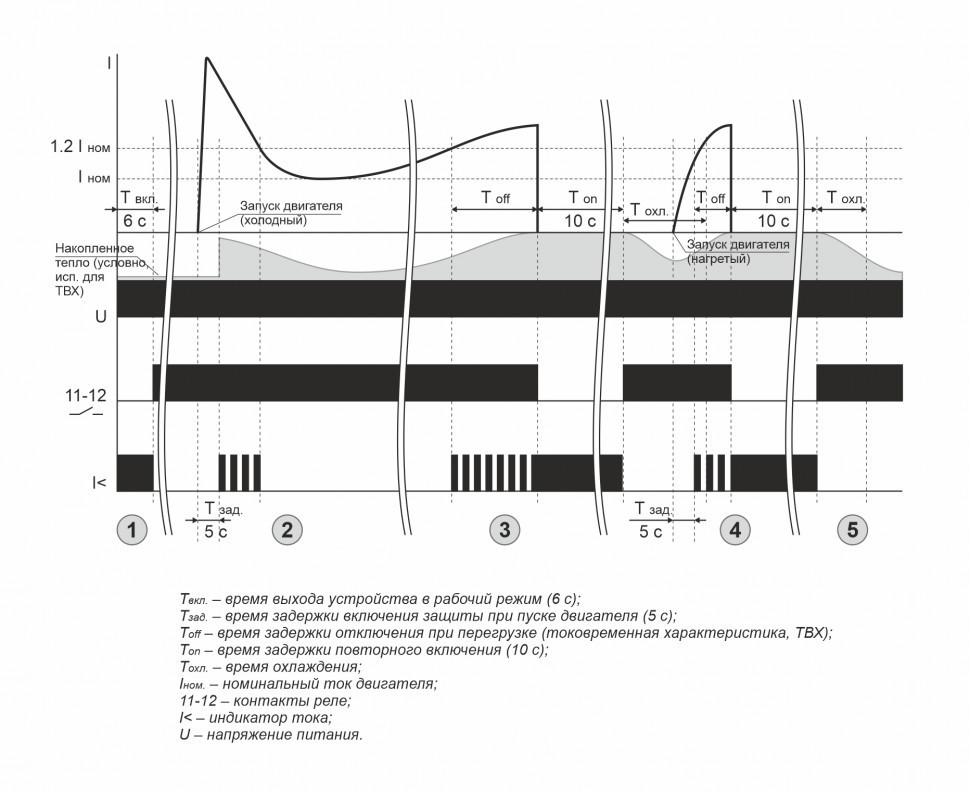

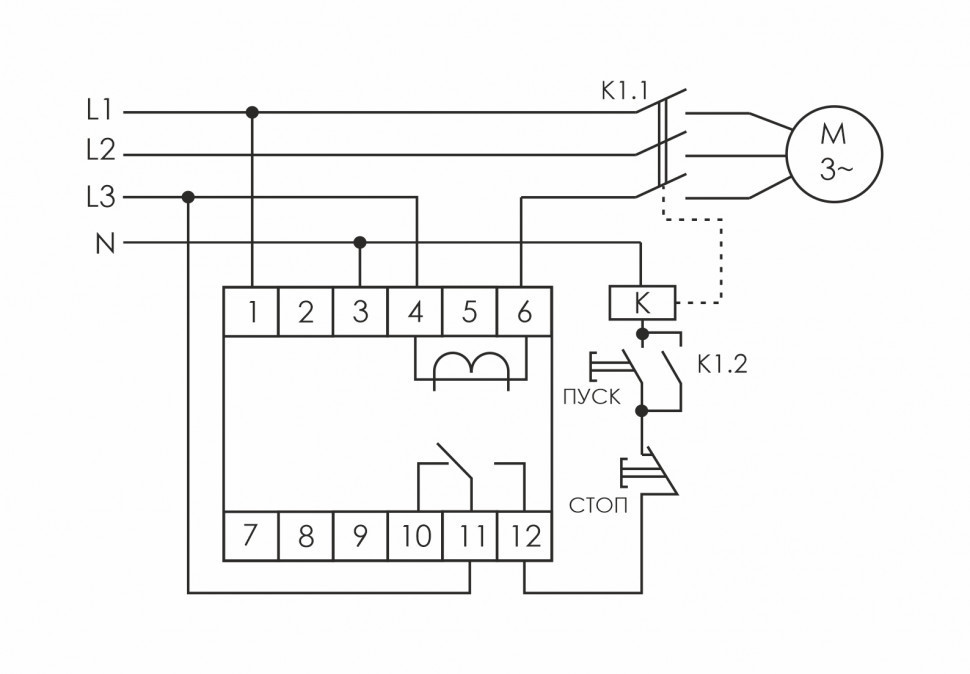

Реле измеряет величину переменного тока, потребляемого электродвигателем, с помощью встроенного трансформатора тока. Если номинальный ток потребления электродвигателя не превышает установленный Iдвиг. ≤ Iном. (значение Iном. выбирается регулировкой на лицевой панели) замкнут контакт исполнительного реле, на катушку контактора подано напряжение, электродвигатель подключен к сети питания. При увеличении тока потребления двигателя сверх установленного Iдвиг. > Iном. контакты исполнительного реле размыкаются, снимается питание с катушки контактора и электродвигатель отключается от сети питания с задержкой времени Toff. Время отключения Toff зависит от отношения тока потребления электродвигателя при перегрузке – Iдвиг. к установленному - Iном. (токовременная характеристика, далее – ТВХ). Изменение Toff производится потенциометром на лицевой панели в пределах 2-25 секунд (значение шкалы соответствует времени отключения при двухкратной перегрузке (Iдвиг. / Iном = 2).
Рост потребления тока электродвигателем приводит к росту отношения Iдвиг./Iном., что уменьшает время задержки отключения, двигатель отключается быстрее.
После отключения, связанного с перегрузкой по току, повторное включение электродвигателя произойдет через время задержки повторного включения Ton.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 0,5…5 А;
- контакт 1NO/NC;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- максимальный коммутируемый ток нагрузки 16 А.
