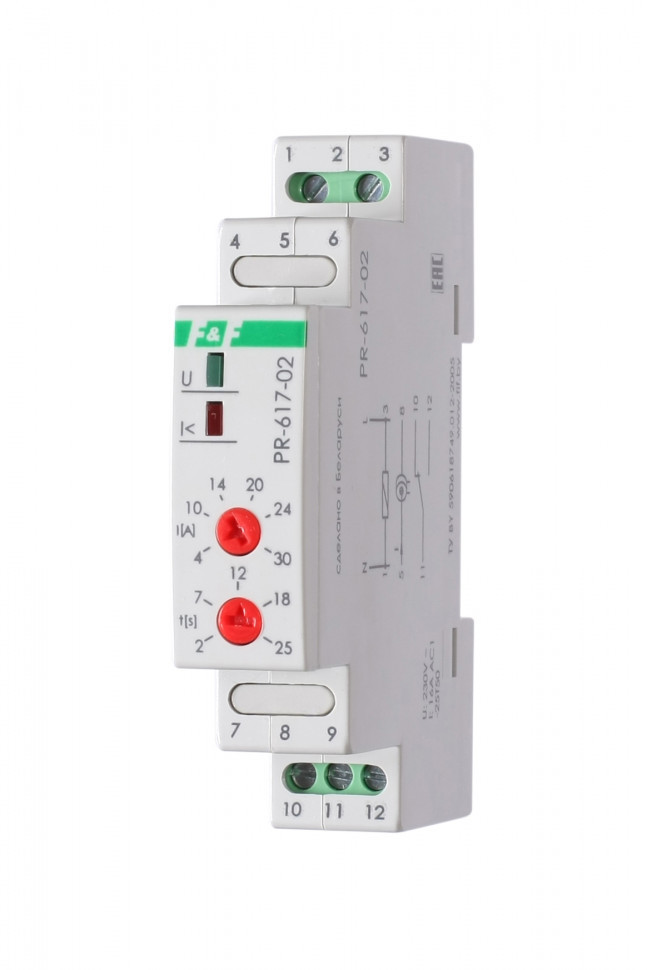

Реле тока PR-617-02

Технические характеристики

Артикул EA05.001.003 Код ETIM EC001440 Напряжение питания, В / Гц 230 / 50 Максимальный коммутируемый ток, А 16 AC-1 / 250 В Максимальный ток катушки контактора, А 3 AC-15 Контакт 1NO/NC Диапазон контролируемых токов, А 4…30 Погрешность измерения тока, % 10 Время задержки, с - повторного включения (Ton)** 10 - отключения при перегрузке (Toff) токовременная хар-ка (табл. 1) - включения защиты при пуске двигателя 5 Время охлаждения, с* 40-600 Диаметр сквозного отверстия, мм 5 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Потребляемая мощность, Вт 0,8 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 18х90х65 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса 1S Масса, г 62 Монтаж на DIN- рейке 35 мм

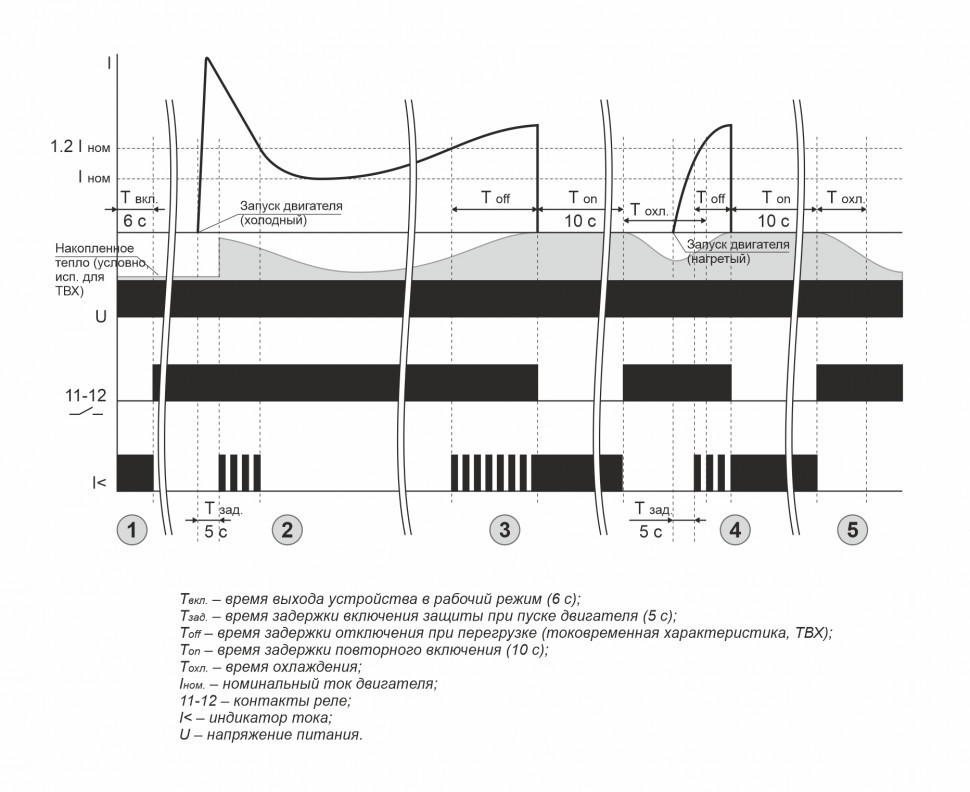

Время охлаждения зависит от установленного времени отключения Toff. При установке Toff = 2 секунды, время охлаждения составит 40 секунд, при Toff = 25 секунд, время охлаждения составит 600 секунд (10 мин.).

Для защиты электродвигателей холодильного и компрессорного оборудования применяется реле с временем повторного включения Ton=300 с. (5 мин.), изготавливается под заказ.

Отличительные особенности:

Регулируемый диапазон контролируемого тока в пределах 4…30 А. Контакт 1NO/NC, 16 А. Диаметр сквозного канала Ø 5 мм.

Назначение
Предназначено для непрерывного контроля величины переменного тока в цепи питания и защиты одно и трехфазных электродвигателей от перегрузки по току при электрических и технологических перегрузках (увеличение тока
