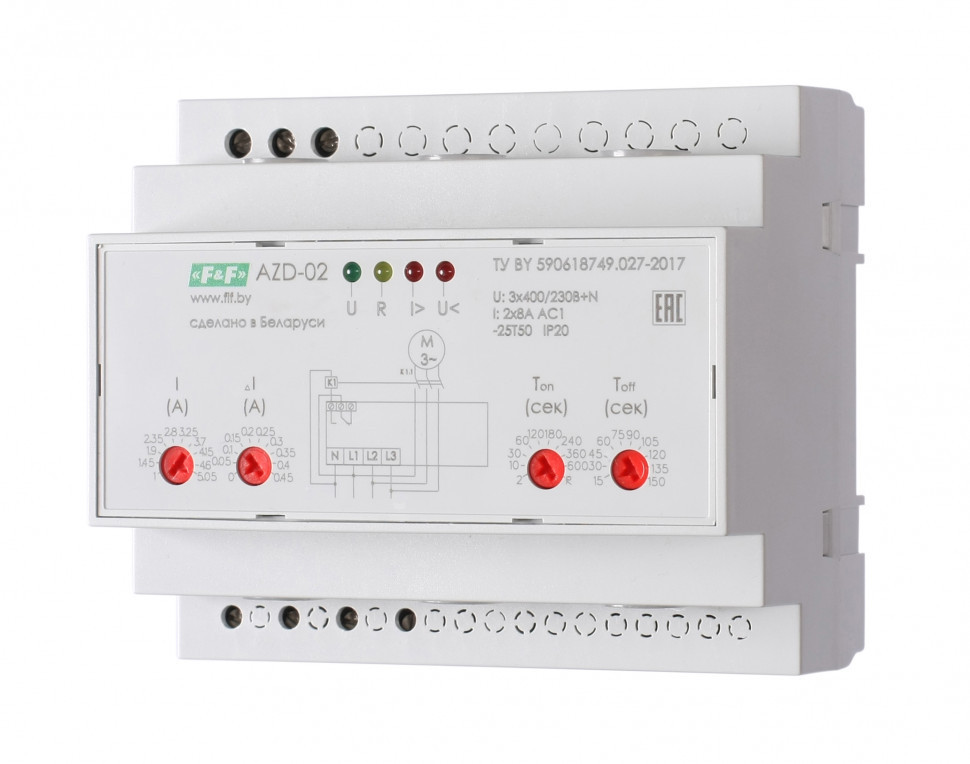

Реле защиты электродвигателей многофункциональный AZD-02

Технические характеристики

Артикул

EA05.004.005





Код ETIM

EC002572





Напряжение питания, В

50-450+N





Диапазон контролируемых токов, А

1-5,5





Дискретность установки тока (грубо), А*

0,45





Дискретность установки тока (точно), А

0,05





Максимальный ток контактов реле, А

8 AC-1 / 250 В AC





Максимальное напряжение контактов реле, В

400 AC





Максимальный ток катушки контактора, А

2 AC-15





Контакт

1NO/NC





Задержка повторного включения нагрузки (Ton), с

2...600





Диапазон контролируемых напряжений, В:







- нижний порог

160





- верхний порог

260





Допустимая асимметрия фазных напряжений, В

60





Допустимая асимметрия фазных токов, %

30





Задержка отключения, с:







- при перегрузке по току (Toff)

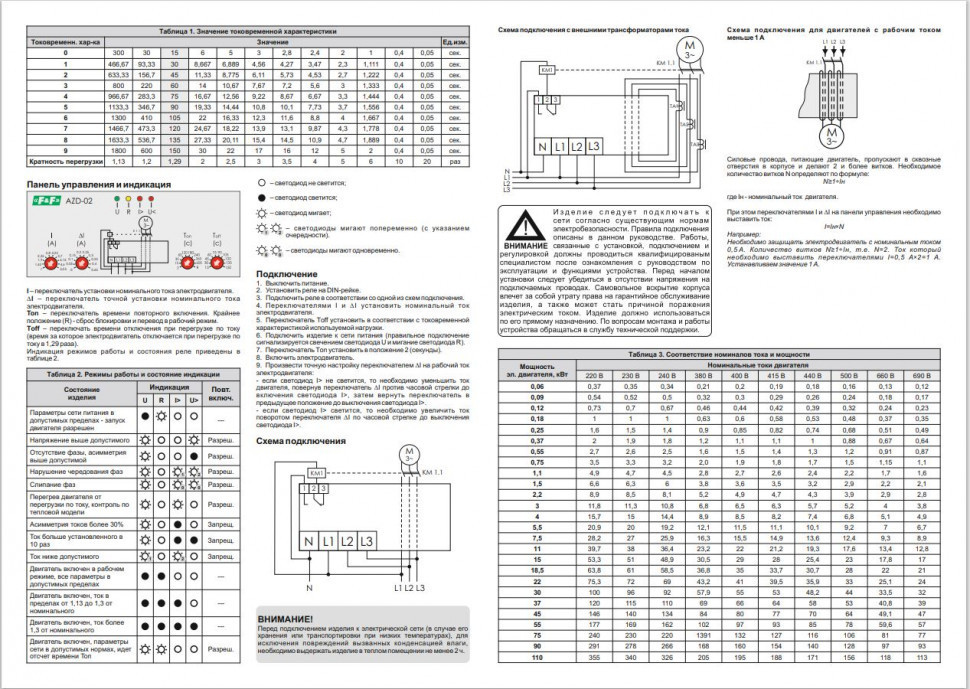

токовременная характеристика Руководства (табл. 1)





- при асимметрии фазных токов

4





- при потери нагрузки

5





- при КЗ в нагрузке

0,1





- при падении, асимметрии напряжения

5





- при повышении напряжения

0,5





- при обрыве фазы

1





- при нарушении чередования фаз

0,1





Задержка контроля перегрузки по току, с**

5





Погрешность измерения, %:







- напряжения

≤2





- тока

≤3





Диаметр сквозных каналов встроенных трансформаторов тока, мм

10,5





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Диапазон рабочих температур, °С

-25...+50





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Нм

0,5





Габариты (ШхВхГ), мм

105x90x65





Тип корпуса

6S





Масса, кг

0,341





Монтаж

на DIN-рейке 35 мм

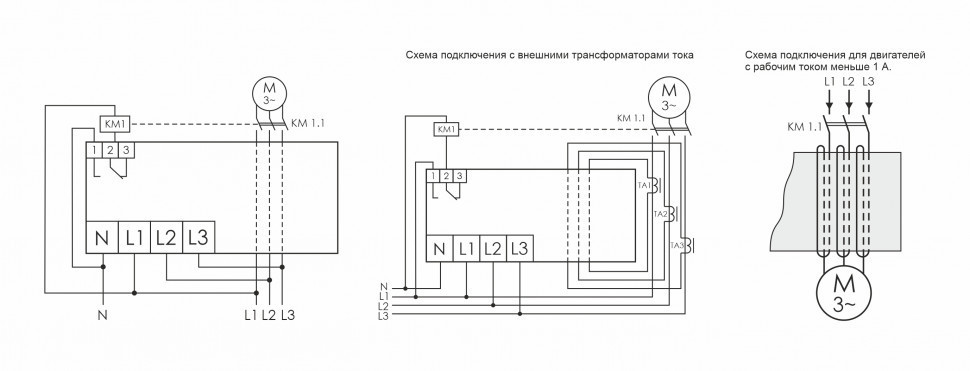

для электродвигателей с номинальным током более 5 ампер дополнительно применяются внешние стандартные трансформаторы тока с током вторичной обмотки 0,5-5 А, типа ТОП-0.66 или аналогичные

позволяет произвести запуск электродвигателя при больших значениях пускового тока

Отличительные особенности:

Многофункциональное. Для 3-х фазных электродвигателей с номинальным током от 1 до 5,5 А (более 5,5 А – с внешними трансформаторами тока).

Назначение
Для защиты трехфазных электродвигателей переменного тока от аварийных режимов работы.

Особенности
Защитные функции:
- защита от частых пусков;
- защита от перегрузки по току;
- защита от перегрева;
- защита от нарушения чередования и слипания фаз;
- защита от обрыва фазы;
- защита от работы при пониженном и повышенном напряжении;
- защита от асимметрии фазных токов;
- защита от асимметрии фазных напряжений;
- защита от токов короткого замыкания;
- защита от потери нагрузки (сухой ход).

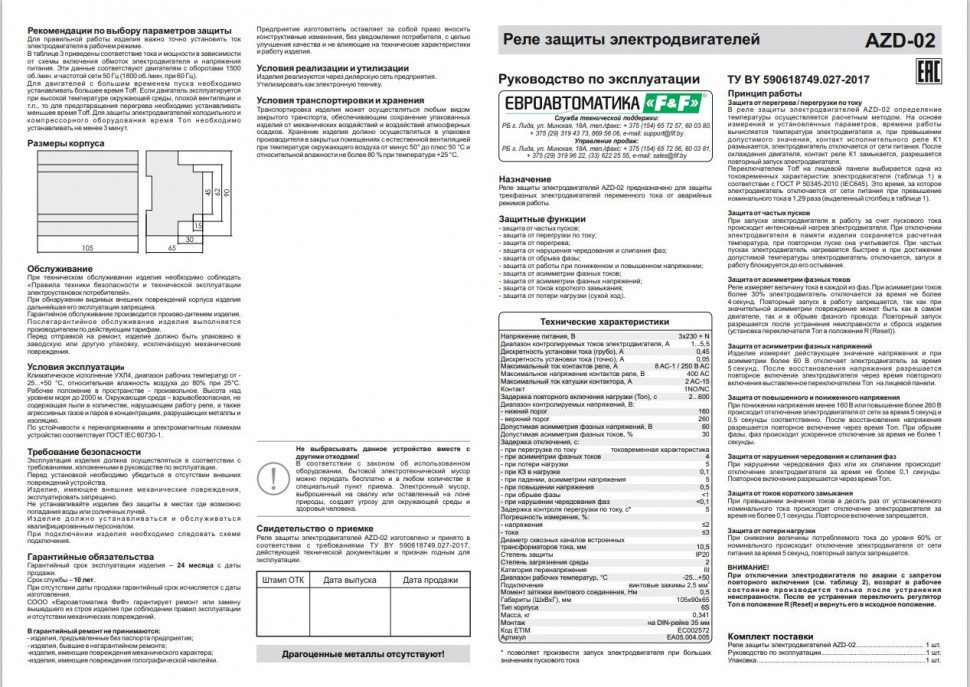

Принцип работы
Реле защиты электродвигателей AZD-02 измеряет действующее значение тока потребляемого электродвигателем в рабочем режиме и значение напряжения в трехфазной сети питания. При выявлении аварийных режимов работы электродвигателя, контакт исполнительного реле размыкается и электродвигатель отключается от сети питания.
