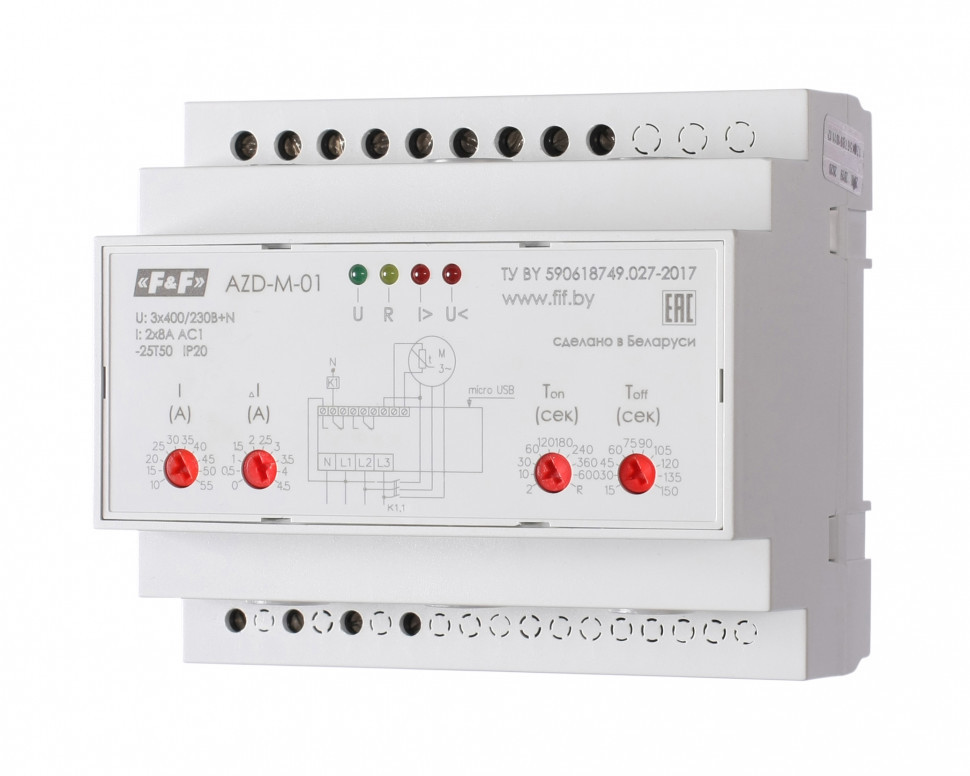

Реле защиты электродвигателей многофункциональный AZD-M-01

Технические характеристики

Артикул EA05.004.001 Код ETIM EC002572 Напряжение питания, В 50-450+N Диапазон контролируемых токов, А 10-59,5 Дискретность установки тока (грубо), А* 5 Дискретность установки тока (точно), А 0,5 Максимальный ток контактов реле, А 2х8 AC-1 / 250 В AC Максимальное напряжение контактов реле, В 400 AC Максимальный ток катушки контактора, А 2 AC-15 Контакт 2NO/NC Задержка повторного включения нагрузки (Ton), с 2...600 Диапазон контролируемых напряжений, В: * - нижний порог 160 - верхний порог 260 Допустимая асимметрия фазных напряжений, В * 60 Допустимая асимметрия фазных токов, % 30 Минимальный рабочий ток, % от номинального* 60 Сопротивление изоляции обмоток, МОм 0,5 Задержка отключения, с: - при перегрузке по току (Toff) токовременная хар-ка (табл. 1) - при асимметрии фазных токов 4 - при потере нагрузки (сухой ход) * 5 - при КЗ в нагрузке 0,1 - при падении напряжения 5 - при асимметрии* 5 - при повышении напряжения 0,5 - при обрыве фазы <1 - при нарушении чередования фаз <0,1 Задержка контроля перегрузки по току, с* 5 Погрешность измерения, %: - напряжения - тока Диаметр сквозных каналов встроенных трансформаторов тока, мм 10,5
