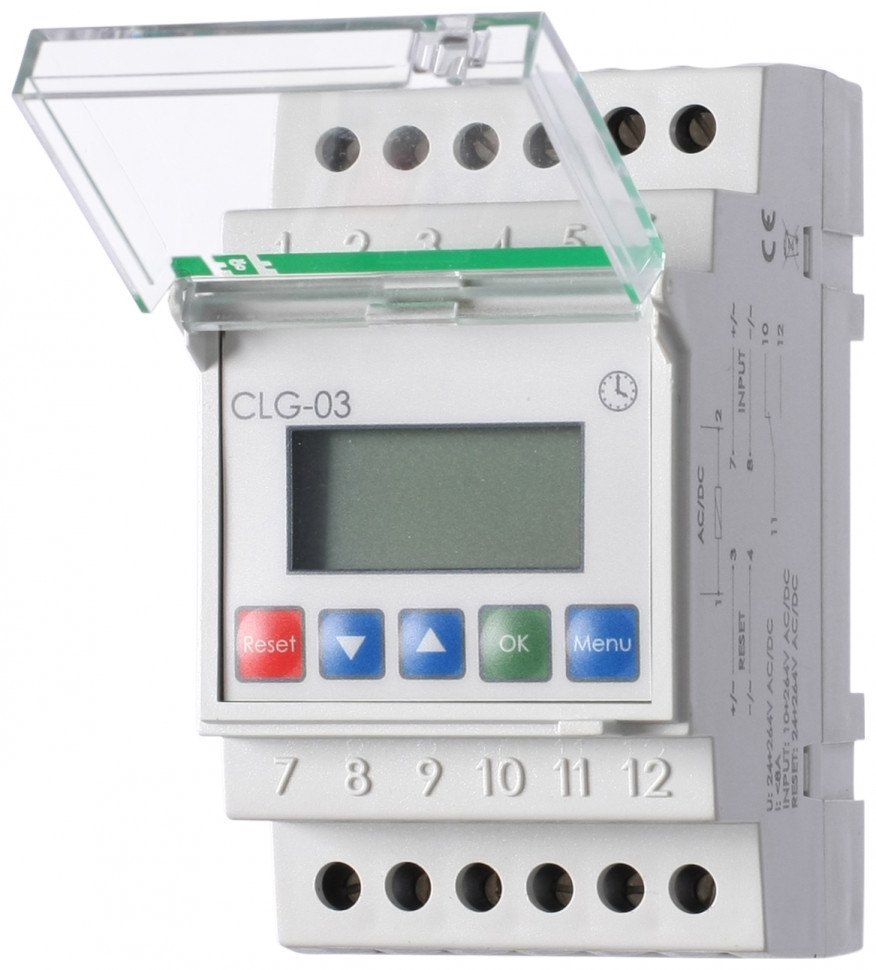

Счётчик времени работы и импульсов CLG-03

Технические характеристики

Артикул EA16.002.001 Код ETIM EC001641 Тип счетчика счетчик времени работы Напряжение питания 24-264 В AC/DC Максимальный коммутируемый ток (AC1) 8 А Контакт 1NO/NC Напряжение счетного входа, В 24-260 AC/DC Вход счетчика INPUT 10-264 В AC/DC Внешний вход RESET 24-264 AC/DC Сброс внешней кнопкой, кнопкой на лицевой панели Диапазон рабочих температур -25 - +50 С Степень защиты IP20 Коммутационная износостойкость >100000 циклов Потребляемая мощность 1,5 Вт Габариты (ШхВхГ) 52х90х65 мм Подключение винтовые зажимы 2,5 мм2 Тип корпус 3S Монтаж на DIN-рейку

Отличительные особенности:

Счетчик времени работы. Вход счетчика INPUT 10-264 В AC/DC

Назначение
CLG-03 является программируемым, многофункциональным электронным счетчиком, предназначен для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов, что соответствует максимальному периоду в 114 лет. Время работы подсчитывается по индивидуальной программе, установленной потребителем. После достижения граничных значений счетчик подкорректирует их в соответствии с выбранной программой.

Особласть применения
Для подсчета времени работы подключенных устройств или систем в диапазоне от 1 до 999 999 часов.

Принцип работы
Подсчет времени действия управляющего импульса.
В этом режиме потребитель устанавливает заданное значение времени , при этом счетчик постоянно считает время, когда на вход подается управляющее напряжение(импульс). Пропадание напряжения на управляющем входе приводит к остановке счетчика, а его очередной запуск наступит в момент, когда на входе снова появится управляющее напряжение. При достижении заданного значения произойдет переключение реле (контакт замкнут ), а также остановка подсчета времени. Одновременно на дисплее появится надпись STOP, а подсветка дисплея троекратно моргнет.
Начало нового цикла возможно лишь после обнуления счетчика с помощью панели управления (через нажатие кнопки RESET) , или с помощью внешнего обнуляющего входа. Чтобы обезопасить устройство от случайных сбросов счетчика, обнуляющий сигнал активизируется лишь после трех секунд после нажатия кнопки RESET , или после подачи сигнала на обнуляющий вход. Это не касается работы в режиме петли, где обнуление возможно только через внешний обнуляющий сигнал, а время действия импульса не может быть меньше, чем десять секунд.
Подсчет времени между двумя импульсами.
В этом режиме счетчик подсчитывает время между двумя очередными импульсами ,подаваемыми на вход. С появлением импульса начинается отсчет времени работы. Очередной и
