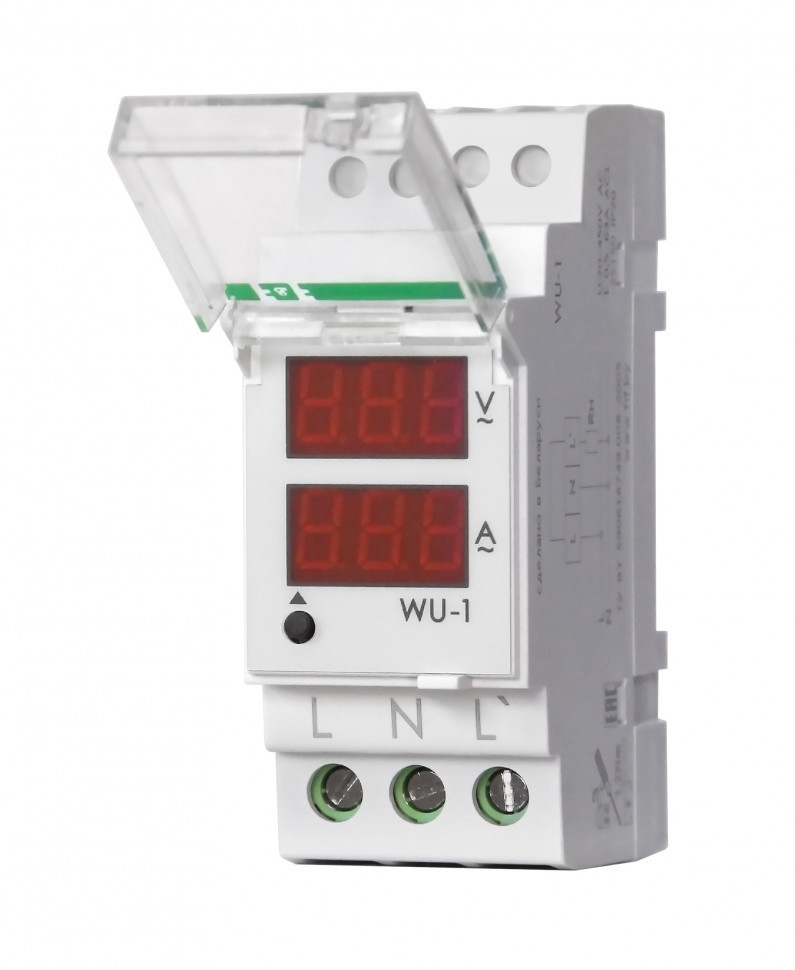

Указатель мощности (20-450 В / 0,5-63 А) WU-1

Технические характеристики

Артикул

EA04.011.007





Код ETIM

EC002306





Напряжение питания, В

20...450 АС





Диапазон рабочих частот

40-60





Ток измерительной цепи, А

0,5-63





Дискретность отображения напряжения, В

1





Дискретность отображения тока, А

0,1





Погрешность измерения, % не более

3





Потребляемая мощность, не более, Вт

1,5





Диапазон рабочих температур,°С

-25...+50





Степень защиты

IР20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

35х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

2S





Масса, г

140





Монтаж

на DIN-рейке 35 мм





Момент затяжки винтового соединения, Нм

1,2

Отличительные особенности:

Указатель мощности. 20-450 В. 0,5-63 А.

Назначение
Для отображения величины силы тока, потребляемой активной и полной мощности, коэффициента мощности (cos φ) в однофазной или отдельных фазах трехфазной сети переменного тока.

Область применения
Применяется для визуального контроля напряжения и тока в распределительных щитах, технологическом оборудовании и т.п.

Принцип работы
Указатель измеряет и отображает величину напряжения и тока на 3-х разрядном светодиодном индикаторе. Каждый измеряемый параметр отображается на отдельном индикаторе. Переключение режимов отображения информации осуществляется кнопкой на лицевой панели изделия. Питание указателя осуществляется от измеряемой сети.
