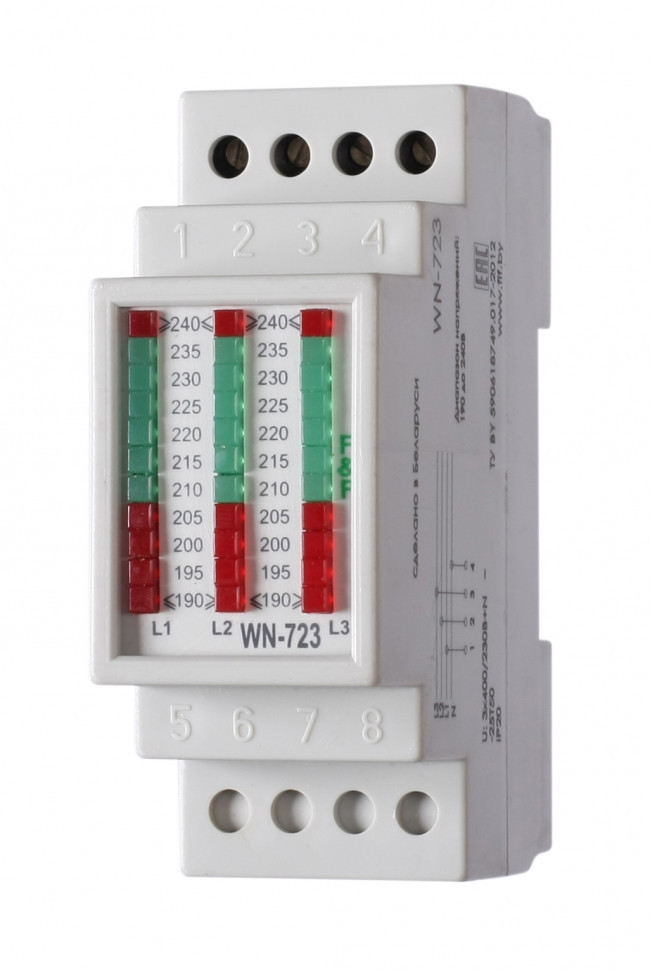

Указатель напряжения WN-723 для трёхфазной сети со светодиодной шкалой

Технические характеристики

Артикул EA04.007.005 Код ETIM EC002306 Напряжение питания, В 3х230+N Тип контролируемой сети трехфазная сеть Диапазон индикации напряжения, В 190...240 Дискретность отображения напряжения, В 5 Погрешность измерения, В ±2,5 Индикация напряжения 3x11 светодиодов Степень защиты IР20 Потребляемая мощность, Вт 1,5 Степень загрязнения среды 2 Категория перенапряжения III Диапазон рабочих температур, °С -25...+50 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,5 Габариты (ШхВхГ), мм 35x90x65 Масса, г 120 Тип корпуса 2S Монтаж на DIN-рейку

Отличительные особенности:

Для измерения напряжения в трехфазной сети переменного тока и отображения его величины на светодиодной шкале.

Назначение
Для измерения и отображения на светодиодной шкале величины напряжения в трехфазной сети переменного тока.

Область применения
Применяется для визуального контроля напряжения в распределительных щитах, технологическом оборудовании, системах диспетчеризации и т.п.

Особенности
- отображения на светодиодной шкале величины напряжения в трехфазной сети переменного тока.

Принцип работы
При подключении к сети питания в течение 2-х секунд выполняется тест индикатора: поочередное свечение всех светодиодов в каждой фазе. Далее указатель переходит в рабочий режим. Если напряжение в пределах нормы (210-235 В), то светится один из зеленых светодиодов на светодиодной шкале. При снижении напряжения менее 190 В и повышении более 235 В светится один из красных светодиодов в соответствующей части шкалы.
