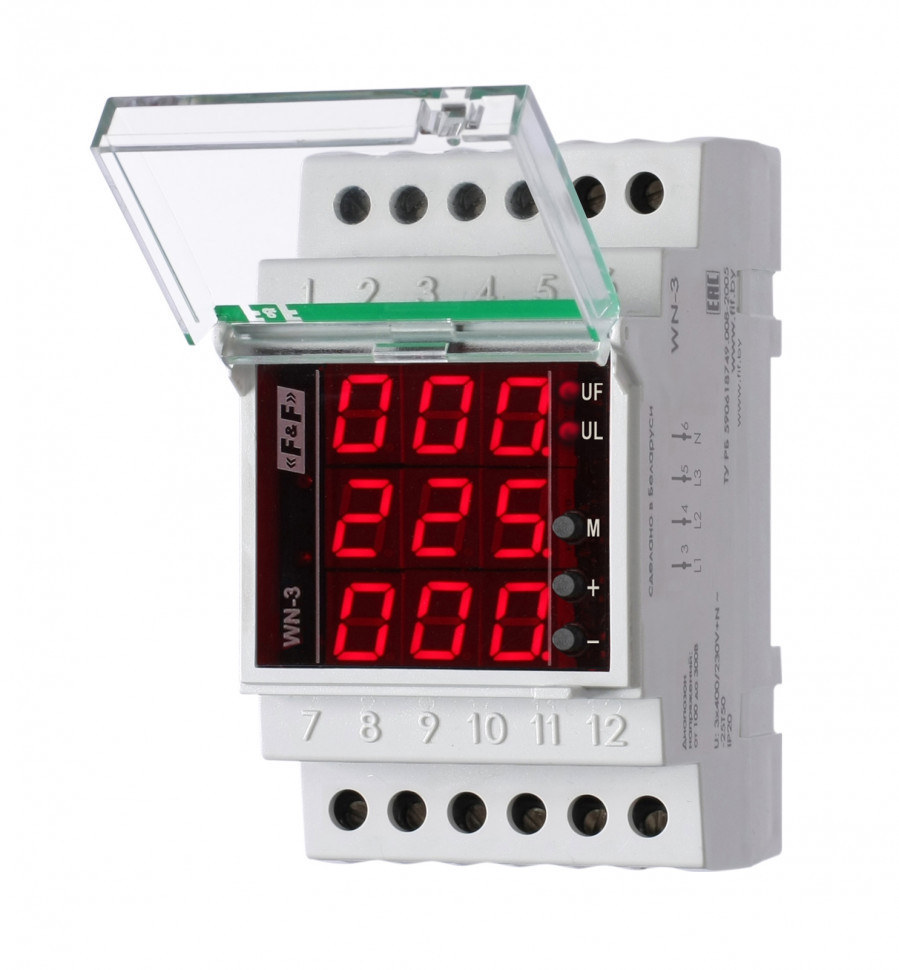

Указатель напряжения WN-3 для однофазной и трёхфазной сети

Технические характеристики

Артикул

EA04.007.007





Код ETIM

EC002306





Напряжение питания, В

20...450 АС





Тип контролируемой сети

трехфазная сеть





Диапазон рабочих частот, Гц

47-53





Диапазон отображаемых напряжений, В

20-450





Дискретность отображения напряжения, В

1





Погрешность измерения, % не более

± 3 и 2 ед. МЗР





Потребляемая мощность, Вт

4





Диапазон рабочих температур,°С

-25...+50





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

52х90х65





Подключение (винтовые зажимы)

2,5 мм²





Момент затяжки винтового соединения, Нм

0,5





Тип корпуса

3S





Масса, г

140





Монтаж

на DIN-рейку

Отличительные особенности:

Для трехфазной сети, 20 – 450 В.

Назначение
Для отображения (на светодиодном индикаторе) величины напряжения в однофазной или отдельных фазах трехфазной сети переменного тока.

Область применения
Применяется для визуального контроля напряжения в распределительных щитах, технологическом оборудовании, системах диспетчеризации и т.п.

Особенности
- отображение действующих значений напряжения на цифровом индикаторе;
- установка отображения фазных или линейных напряжений;
- установка максимального и минимального значения напряжений, сигнализация о достижении установленного значения;
- сохранение в памяти минимального и максимального значений, считывание значений с лицевой панели;
- сохранение работоспособности при питании от одной фазы, в диапазоне напряжений от 20 до 450 В.

Принцип работы
Указатель измеряет действующие значения фазных или линейных напряжений. Значения напряжения отображаются на цифровом индикаторе указателя. Питание указателя осуществляется от измеряемого напряжения.
