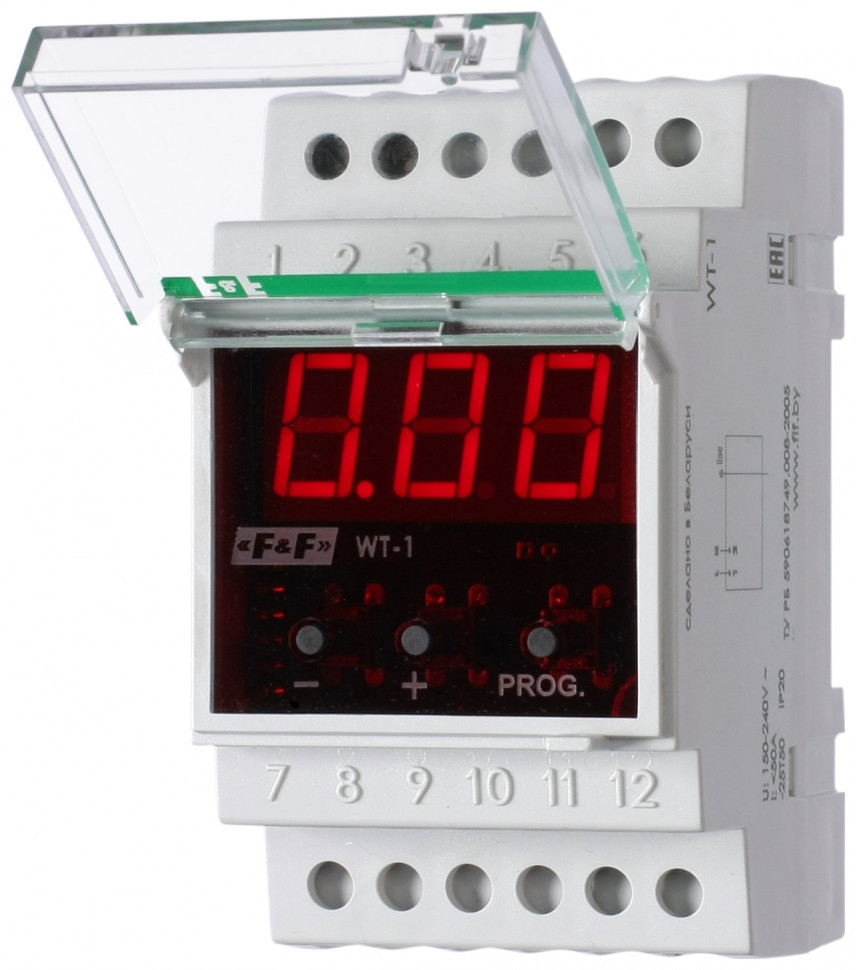

Указатель тока WT-1 для однофазной сети (0,5-50 А, до 999 А с ТТ)

Технические характеристики

Артикул

EA04.008.001





Код ETIM

EC002292





Напряжение питания

150-240 В





Тип контролируемой сети

однофазная сеть





Максимальный ток измерительных цепей

0,5-50 А





Погрешность измерений, не более

3%





Потребляемая мощность, не более

4 Вт





Диапазон рабочих температур

от -25 до +50 °С





Габариты (ШхВхГ)

52,5х90х65 мм





Тип корпуса (см. Приложение 1)

3S





Монтаж

на DIN-рейку

Отличительные особенности:

Для однофазной сети, 0,5-50 А, от 50 до 999 А с внешними трансформаторами тока.

Назначение
Указатель тока WT-1 предназначен для отображения силы тока в однофазной или отдельных фазах трехфазной сети переменного тока на светодиодном индикаторе питания.

Принцип работы
Цифровой указатель измеряет и отображает значение силы тока однофазной сети на 3-х разрядном светодиодном табло. Питание прибора осуществляется от этой же сети. Визуальный контроль напряжения в одно- и трёхфазных сетях переменного тока в распределительных щитах, в блоках управления технологическим оборудованием, на диспетчерских пультах и т. п.
