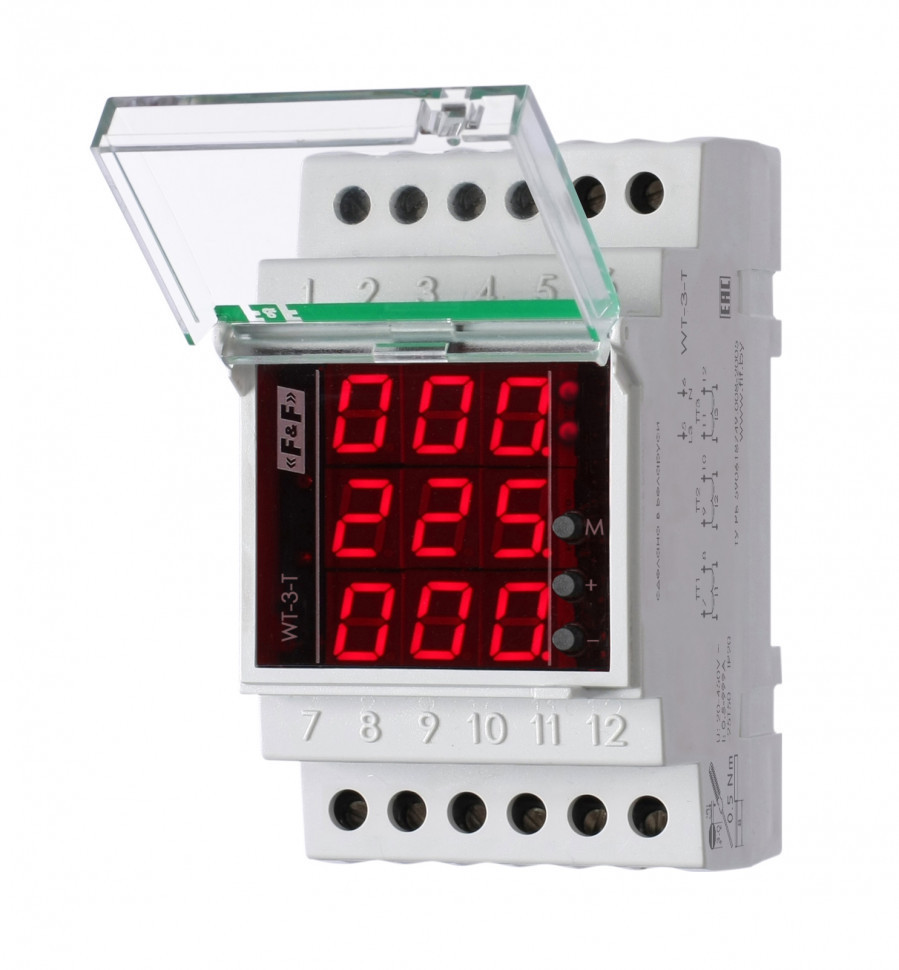

Указатель тока WT-3-T для трёхфазной сети (20-450 AC / 30-40 DC)

Технические характеристики

Артикул WT-3-T EA04.008.013 Код ETIM EC002292 Напряжение питания, В 20…450 AC / 30…40 DC Диапазон рабочих частот, Гц 47-53 Максимальный ток измерительных цепей, A ≤20 Номинальный ток измерительных цепей, A ≤5 Диапазон отображаемых токов, А: - без трансформатора тока 0,1-5 - с трансформатором тока* 1-990 Дискретность отображения токов, **А: - диапазон токов 0-99,9 0,1 - диапазон токов 0-990 1 Погрешность измерения, % ≤3 Потребляемая мощность, Вт 4 Диапазон рабочих температур,°С -25...+50 Степень защиты IР20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение (винтовые зажимы) 2,5 мм² Момент затяжки винтового соединения, Нм 0,5 Тип корпуса 3S Масса, г 140 Монтаж на DIN-рейке 35 мм

Отличительные особенности:

Для трёхфазной сети. С внешними трансформаторами тока до 999 А.

Назначение
Указатель тока WТ-3-Т предназначен для отображения величины силы тока в 3-х фазной сети переменного тока.

Область применения
Применяется для визуального контроля тока в распределительных щитах, технологическом оборудовании и т.п.

Принцип работы

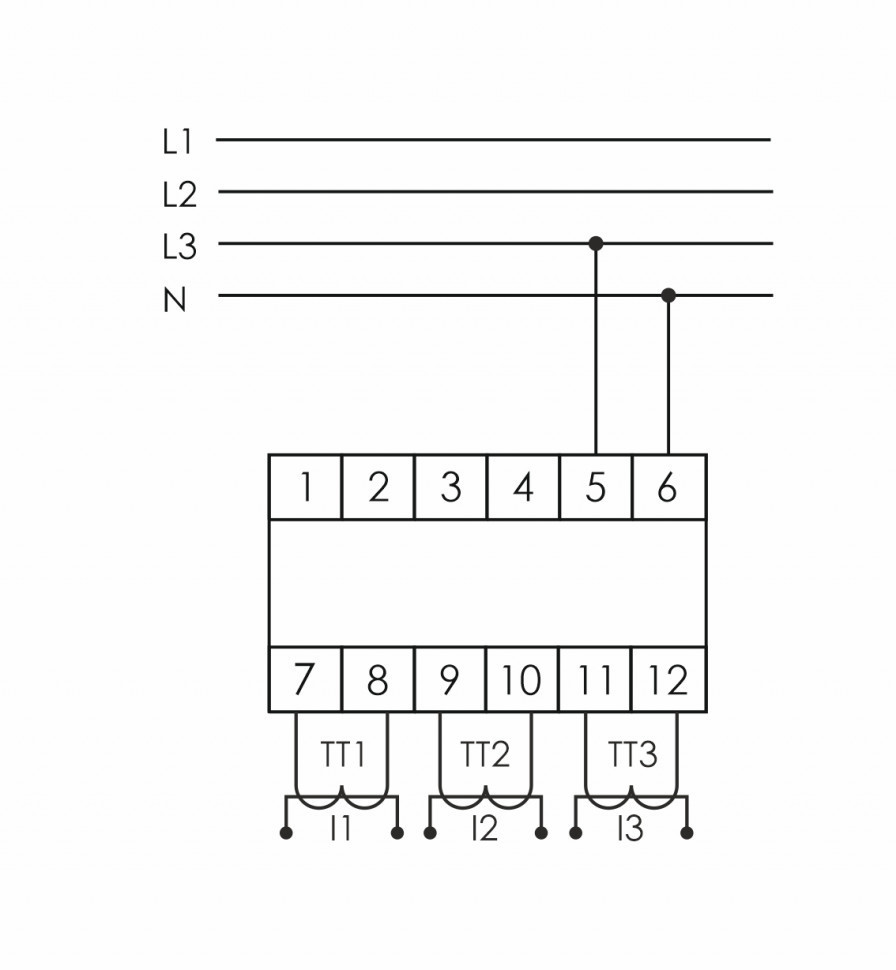

Указатель измеряет действующие значения силы тока. Применяется совместно со стандартным рядом промышленных трансформаторов тока с максимальным током вторичной обмотки 5 А. Измеренные значения отображаются на цифровом индикаторе указателя. Максимальное отображаемое значение тока в каждой фазе – 999 А. В указателе можно установить предельно допустимые значения силы тока, по достижении которых индикатор мигает с частотой 1 Гц. Питание указателя осуществляется от сети переменного или постоянного тока.

Особенности
- отображение действующих значений тока на цифровом индикаторе;
- установка максимального и минимального значения тока, сигнализация о достижении установленного значения;
- сохранение в памяти минимального
