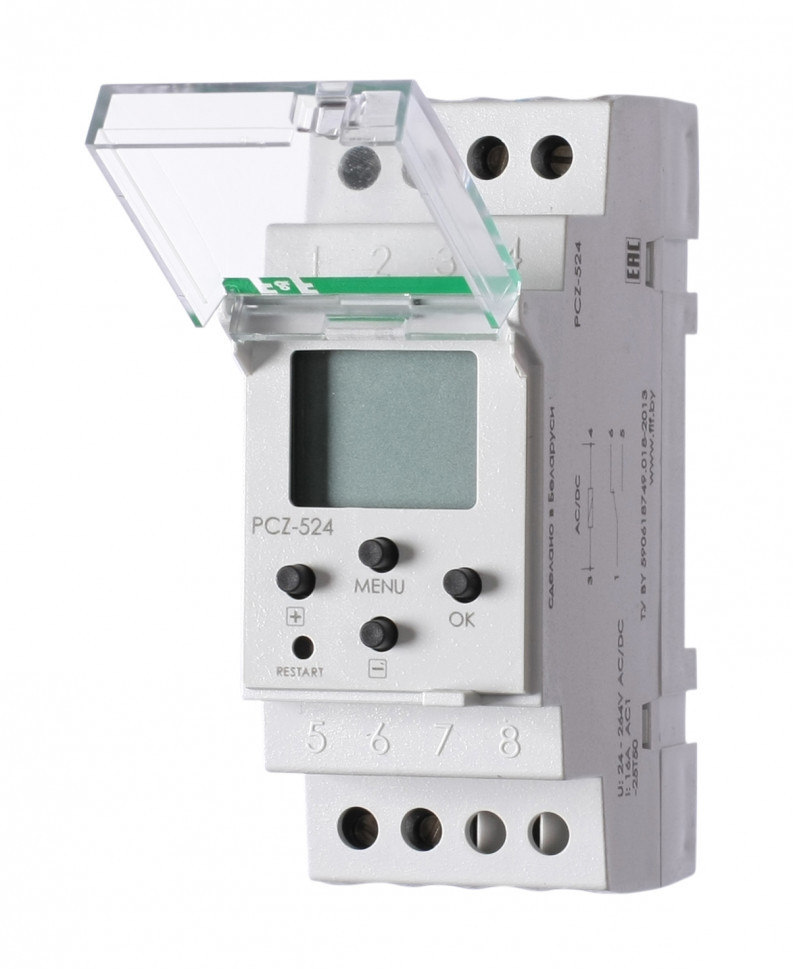

Астрономический реле времени PCZ-524 EA02.002.004 F&F

Артикул

EA02.002.004

Код ETIM
EC002305

Напряжение питания, В
24-264 АС/DC

Максимальный коммутируемый ток, А (AC-1)
16

Номинальное напряжение контактов, В
250 AC

Контакт
1NO/NC (переключающий)

Количество каналов
одноканальное

Номинальная мощность нагрузки
см. табл.3 РЭ

Тип батареи
CR2032

Погрешность хода часов в течение суток, с
±1

Корректировка времени включения/выключения, мин.
±199

Дискретность установки времени, мин.
1

Время сохранения заданной программы (при снятии напряжения питания), минимум лет
2

Потребляемая мощность, Вт
1,5

Диапазон рабочих температур, °С
-25...+50

Коммутационная износостойкость, циклов
>100000

Степень защиты
IР20

Степень загрязнения среды
2

Категория перенапряжения
III

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения, Нм
0,5

Габариты (ШхВхГ), мм
35x90x65

Тип корпуса
2S

Масса, г
120

Монтаж
на DIN-рейку 35 мм

Назначение
Для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения - отключения.

Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.

Особенности
- корректировка времени включения/выключения ±199 мин.;
- индикация текущего времени, дня недели и режима работы;
- встроенная литиевая батарея, поддерживающая работу программы в течение не менее 2-х лет после отключения напряжения питания;
- автоматическая смена времени зима-лето;
- автоматический и ручной режимы работы.

Принцип работы

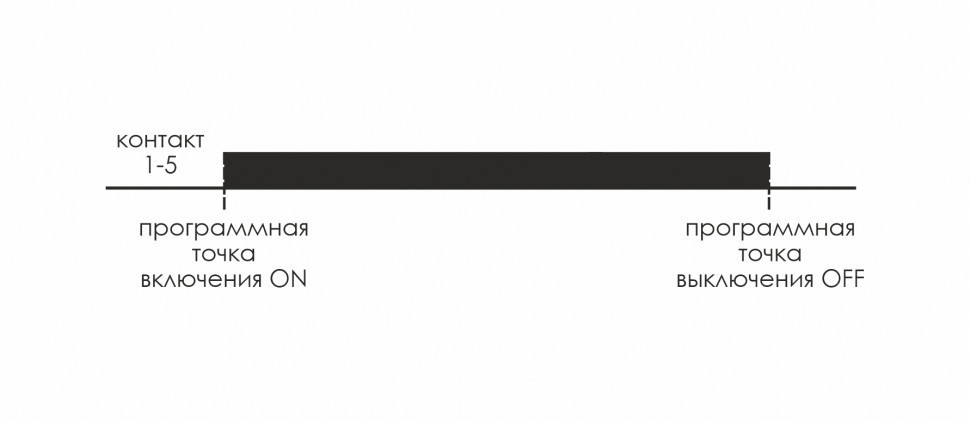

Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта.
