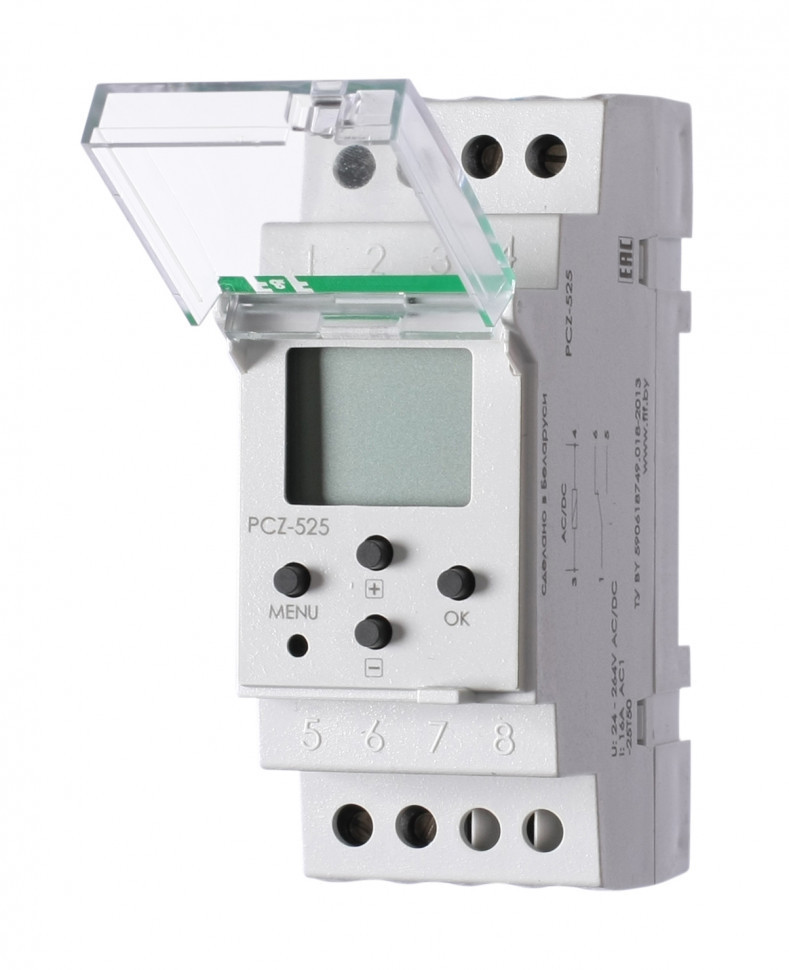

Астрономический реле времени PCZ-525 EA02.002.005 F&F

Артикул
EA02.002.005

Код ETIM
EC002305

Напряжение питания, В
24-264 АС/DC

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки
см. табл. 1 РЭ

Контакт
1NO/NC (1 переключающий)

Количество каналов
одноканальное

Тип батареи
СR2032

Погрешность хода часов в течение суток, с, не более
±1

Дискретность установки времени, мин.
1

Диапазон корректировки восходов-заходов, мин.
±180

Угловая корректировка, град.
±15

Макс. длительность ночного перерыва, чч:мм
23:59

Время сохранения заданной программы (при снятии напряжения питания), не менее, лет
2

Индикация
ж/к дисплей

Потребляемая мощность, Вт
1,5

Диапазон рабочих температур,°С
-25...+50

Степень защиты
IР20

Коммутационная износостойкость, циклов
>100000

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ), мм
35х90х65

Подключение (винтовые зажимы)
2,5 мм²

Тип корпуса
2S

Масса, г
119

Монтаж
на DIN-рейку 35 мм

Момент затяжки винтового соединения, Нм
0,5

Назначение
Предназначено для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения -отключения.

Обзор на канале

Видеоинструкция по настройке на канале

Для быстрого программирования реле воспользуйтесь функцией NFC и приложением

ПРИЛОЖЕНИЕ PCZ КОНФИГУРАТОР - бесплатное приложение для телефонов и планшетов работающих на платформе Android со встроенным модулем беспроводного соединения NFC.

Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.

Принцип работы
Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта. Программа позволяет выбрать один из четырех вариантов управления (момент включения и выключения освещения устанавливается независимо друг от друга):
1. Астрономический заход и восход солнца
2. Сумерки/ рассвет
3. Корректировка – индивидуальная коррекция программы включений/выключений пользователем: угловая или временная.
4. Время – обозначение «жесткого» времени включения или выключения независимо от астрономической программы восхода и захода солнца

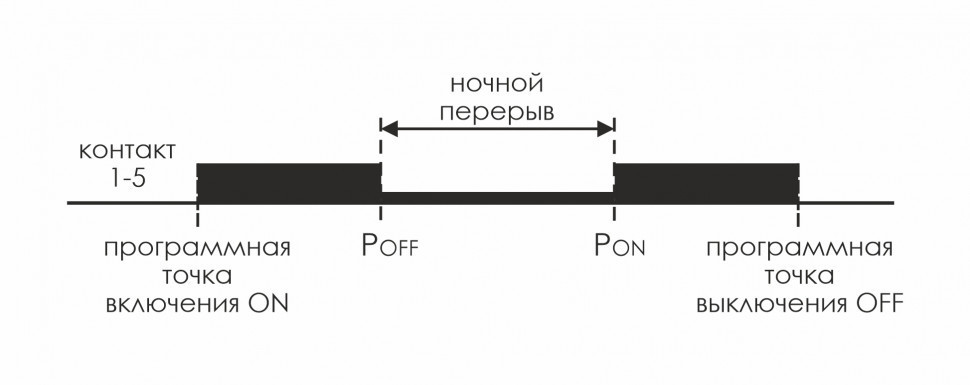

Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения.

Особенности
- индикация текущего времени
- установка времени отключения в ночное время суток
- автоматическая смена времени зима/лето
- встроенная Li батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания.
- ЖК индикатор
- наличие трех режимов работы: автоматический, полуавтоматический и ручной
- возможность беспроводного считывания и задания состояния реле времени с помощью мобильного телефона на платформе Android, оснащенного модулем NFC.

Функции:
* подготовка конфигурации реле времени в режиме Offline (без обязательного соединения с реле времени);
* установка координат через выбор определенного местоположения (коды координат), прямое указание местоположения на карте в телефоне или переписывание текущей позиции, зарегистрированного по GPS в телефоне;
* считывание и записывание конфигурации в память реле времени;
* быстрое программирование нескольких реле времени с помощью одной конфигурации;
* считывание и записывание конфигурации в файл;
* доступность конфигурации через email, bluetooth, сетевые диски и т.д.;
*однозначная идентификация подключённого реле времени и возможность присвоения устройствам собственных имён.
* автоматическое создание запасных копий конфигураций. В связи с персональным идентификатором каждого реле времени можно легко вернуться к предшествующей конфигурации;
* установка времени и даты на основании времени смартфона.
