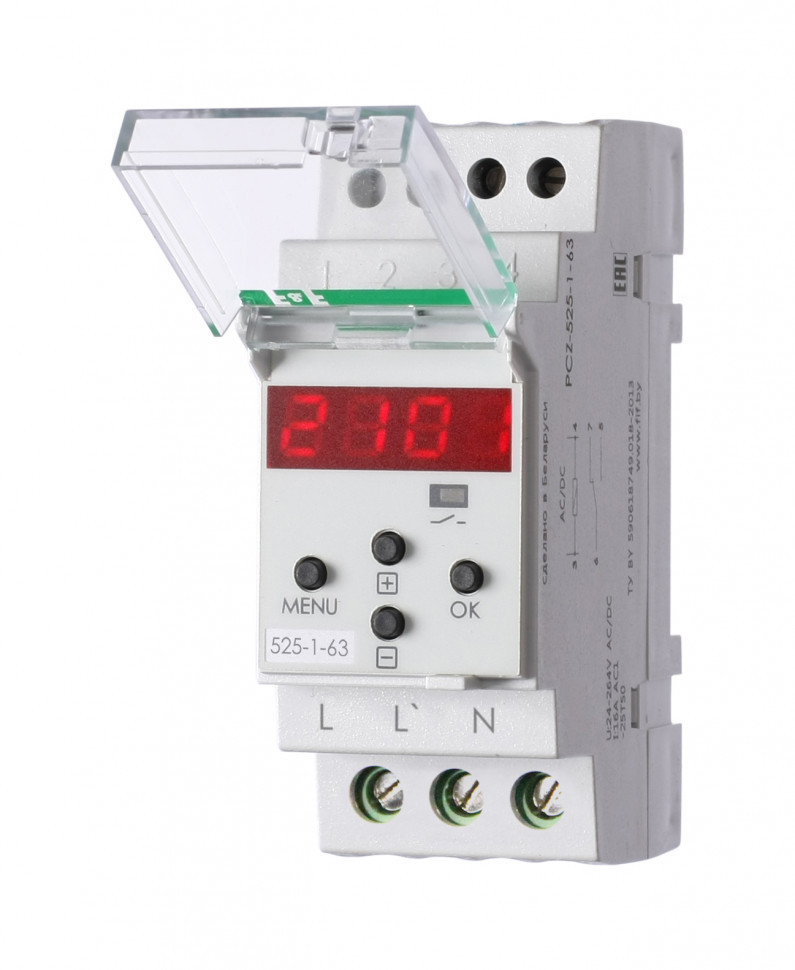

Астрономический реле времени PCZ-525-1-63 EA02.002.019 F&F

Артикул
EA02.002.019

Код ETIM
EC002305

Напряжение питания, В
100-264 АС/DC

Максимальный коммутируемый ток, А (AC-1)
63

Максимальная мощность нагрузки
см. табл. 2 РЭ

Контакт
1NO (нормально открытый)

Количество каналов
одноканальное

Тип батареи
CR2032

Погрешность хода часов в течение суток, с
±1

Количество ячеек памяти для создания годовой программы
70

Диапазон корректировки восходов -заходов, минут
±240

Максимальная длительность ночного перерыва, чч:мм
23:59

Дискретность установки программ, минут
1

Срок службы батареи резервного питания часов реального времени, лет
2

Потребляемая мощность, Вт
1,5

Диапазон рабочих температур, °С*
-25...+50

Коммутационная износостойкость, циклов
>100000

Степень защиты
IР20

Степень загрязнения среды
2

Категория перенапряжения
III

Подключение
винтовые зажимы 16 мм2

Момент затяжки винтового соединения, Нм
1,2

Габариты (ШхВхГ), мм
35x90x65

Тип корпуса
2S

Масса, г
140

Монтаж
на DIN-рейку 35 мм

* - УХЛ2 диапазон рабочих температур от -40 до +55 °С.

Назначение
Для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения - отключения.

Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.

Особенности
- коммутация мощных нагрузок без применения контактора;
- индикация текущего времени;
- установка времени отключения в ночное время суток;
- возможность установки годовой программы принудительно включения/отключения освещения на определенную дату с заданной длительностью;
- автоматическая смена времени зима/лето;
- встроенная Li батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания;
- светодиодный четырехразрядный индикатор;
- наличие двух режимов работы: автоматический и ручной.

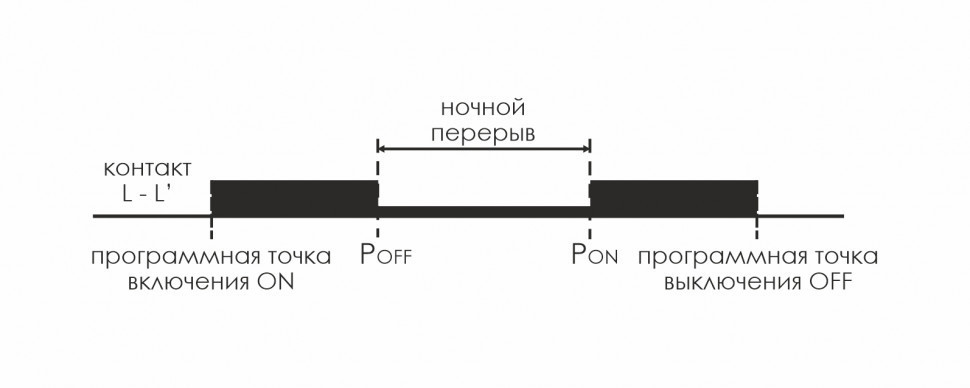

Принцип работы
Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта.
