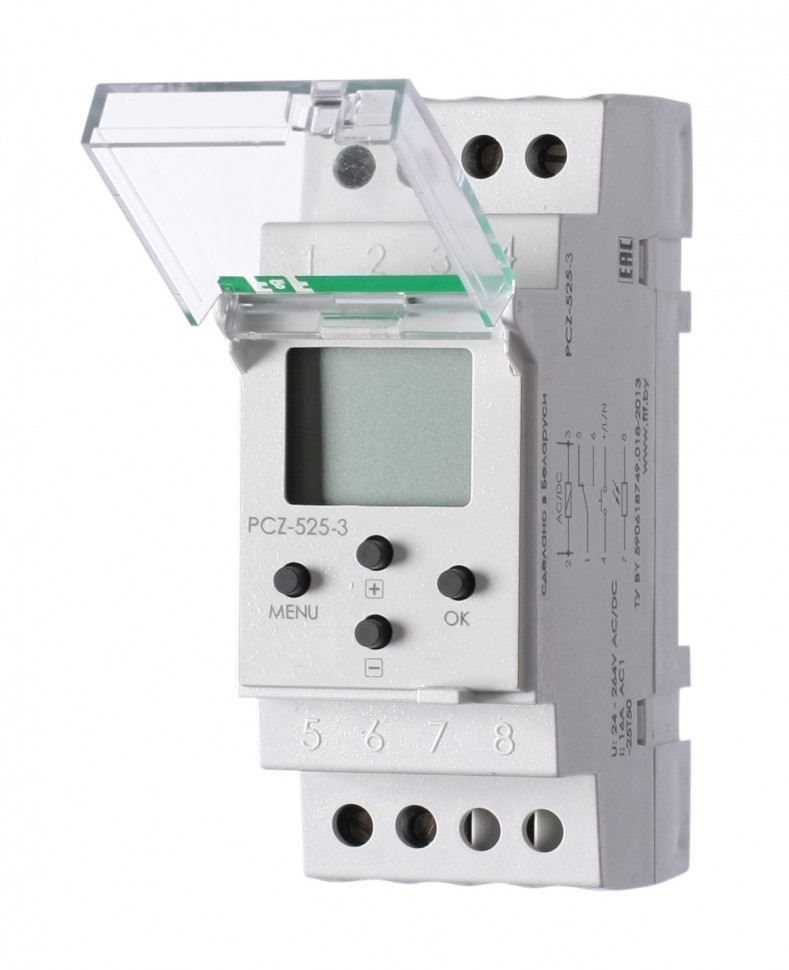

Астрономический реле времени PCZ-525-3 EA02.002.014 F&F

Артикул
EA02.002.014

Код ETIM
EC002305

Напряжение питания, В
24-264 АС/DC

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки
см. табл. 2 РЭ

Контакт
1NO/NC (1 переключающий)

Количество каналов
одноканальное

Тип батареи
СR2032

Погрешность хода часов в течение суток, с, не более
±1

Дискретность установки времени, мин.
1

Диапазон корректировки восходов-заходов, мин.
±180

Угловая корректировка, град.
±15

Макс. длительность ночного перерыва, чч:мм
23:59

Время сохранения заданной программы (при снятии напряжения питания), не менее, лет
2

Потребляемая мощность, Вт
1,5

Диапазон рабочих температур, °С
-25...+50

Коммутационная износостойкость, циклов
>100000

Степень защиты
IР20

Степень загрязнения среды
2

Категория перенапряжения
III

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения, Нм
0,5

Габариты (ШхВхГ), мм
35x90x65

Тип корпуса
2S

Масса, кг
0,119

Монтаж
на DIN-рейку 35 мм

Назначение
Для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и времени года, с возможностью корректировки времени включения - отключения.

Обзор на канале

Видеоинструкция по настройке на канале

Для быстрого программирования реле воспользуйтесь функцией NFC и приложением

ПРИЛОЖЕНИЕ PCZ КОНФИГУРАТОР - бесплатное приложение для телефонов и планшетов работающих на платформе Android со встроенным модулем беспроводного соединения NFC.

Функции:
* подготовка конфигурации реле времени в режиме Offline (без обязательного соединения с реле времени)
* установка координат через выбор определенного местоположения (коды координат), прямое указание местоположения на карте в телефоне или переписывание текущей позиции, зарегистрированного по GPS в телефоне.
* считывание и записывание конфигурации в память реле времени.
* быстрое программирование нескольких реле времени с помощью одной конфигурации.
* считывание и записывание конфигурации в файл.
* доступность конфигурации через e-mail, bluetooth, сетевые диски и т.д.
*однозначная идентификация подключённого реле времени и возможность присвоения устройствам собственных имён.
* автоматическое создание запасных копий конфигураций. В связи с персональным идентификатором каждого реле времени можно легко вернуться к предшествующей конфигурации.
* установка времени и даты на основании времени смартфона.

Область применения
Управление освещением, переходными процессами с привязкой к текущему времени.

Принцип работы

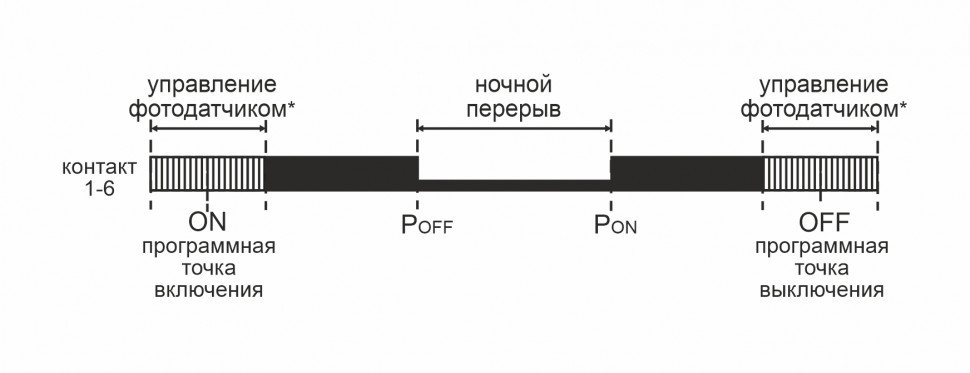

Реле времени программируемое циклическое опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и выключения освещения. Точное время включения и выключения определяется на основании расчета положения солнца относительно горизонта. Программа позволяет выбрать один из четырех вариантов управления (момент включения и выключения освещения устанавливается независимо друг от друга): 1. Астрономический заход и восход солнца. 2. Сумерки/рассвет. 3. Корректировка – индивидуальная коррекция программы включений/выключений пользователем: угловая или временная. 4. Время – обозначение «жесткого» времени включения или выключения независимо от астрономической программы восхода и захода солнца Между программными точками включения и выключения можно установить ночной перерыв и временно отключить нагрузку в целях энергосбережения. При подключении внешнего датчика освещенности PLUS можно запрограммировав скорректировать момент включения / выключения на основе фактических условий освещения (например, в облачный день свет можно включить раньше). Внешняя кнопка, подключенная к реле, позволяет временно прерывать программу и вручную управлять приемником.

Особенности:
- индикация текущего времени;
- установка времени отключения в ночное время суток;
- автоматическая смена времени зима/лето;
- встроенная Li батарея, поддерживающая работу часов реального времени в течение не менее 2-х лет после отключения напряжения питания;
- ЖК индикатор c подсветкой;
- наличие трех режимов работы: автоматический, полуавтоматический и ручной;
- возможность беспроводного считывания и задания состояния реле времени с помощью мобильного телефона на платформе Android, оснащенного модулем NFC;
- возможности подключения внешнего датчика освещенности;
- возможность подключения внешней кнопки управления.
