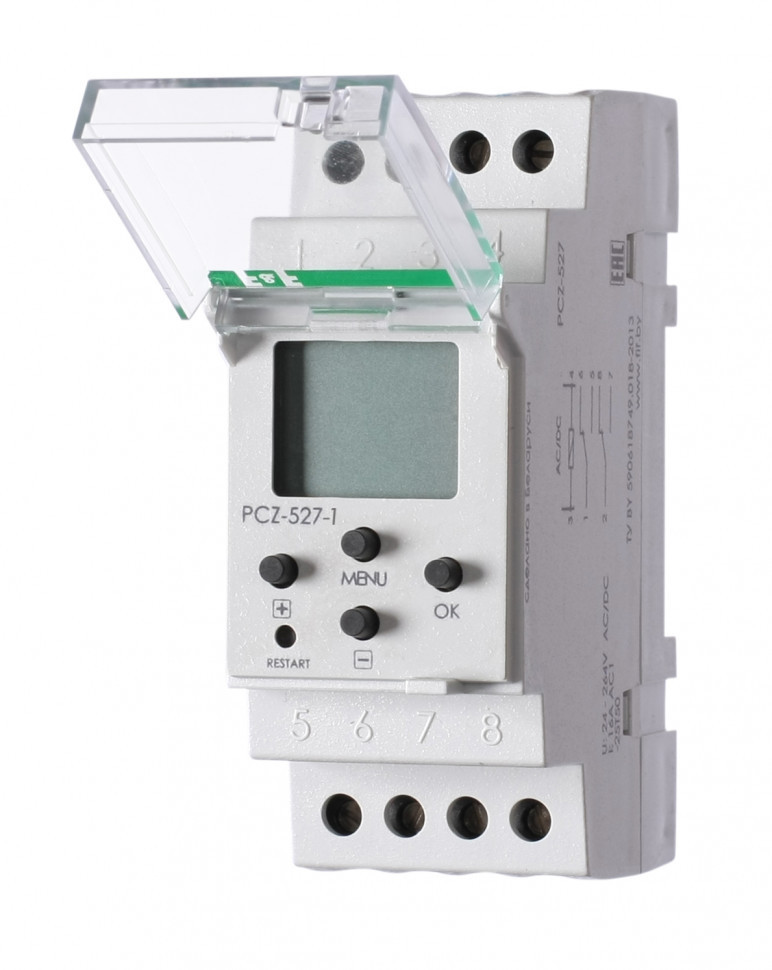

Астрономический реле времени PCZ-527-1 EA02.002.017 F&F

Артикул
EA02.002.017

Код ETIM
EC002305

Напряжение питания, В
24-264 АС/DC

Максимальный коммутируемый ток, А (AC-1)
2x16

Максимальная мощность нагрузки
см. табл. 2 РЭ

Контакт
2NO/NC (2 переключающих)

Количество каналов
двухканальное

Тип батареи
СR2032

Погрешность хода часов в течение суток, с, не более
±1

Потребляемая мощность, Вт
1,5

Диапазон корректировки восходов-заходов, минут
± 240

Максимальная длительность ночного перерыва, чч:мм
23:59

Количество годовых программ
10

Количество недельных программ
100

Дискретность установки программ, минут
1

Срок службы батареи резервного питания, лет
2

Индикация
ж/к дисплей

Диапазон рабочих температур,°С
-25...+50

Степень защиты
IР20

Коммутационная износостойкость, циклов
>100000

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ), мм
35х90х65

Подключение (винтовые зажимы)
2,5 мм²

Тип корпуса
2S

Масса, г
144

Монтаж
на DIN-рейку 35 мм

Момент затяжки винтового соединения, Нм
0,5

Назначение
Реле времени программируемое циклическое предназначено для включения-отключения освещения в моменты захода и восхода солнца в зависимости от географических координат местности и/или включения по недельной программе.

Область применения
Использование в сферах, где необходимо управлять нагрузками по астрономической и/или недельной (суточной) программе.

Принцип работы
Реле времени программируемое циклическое может использовать любой канал в одном из режимов (реле может быть настроено таким образом, что один канал будет работать в астрономическом режиме, в второй – в режиме недельного таймера):

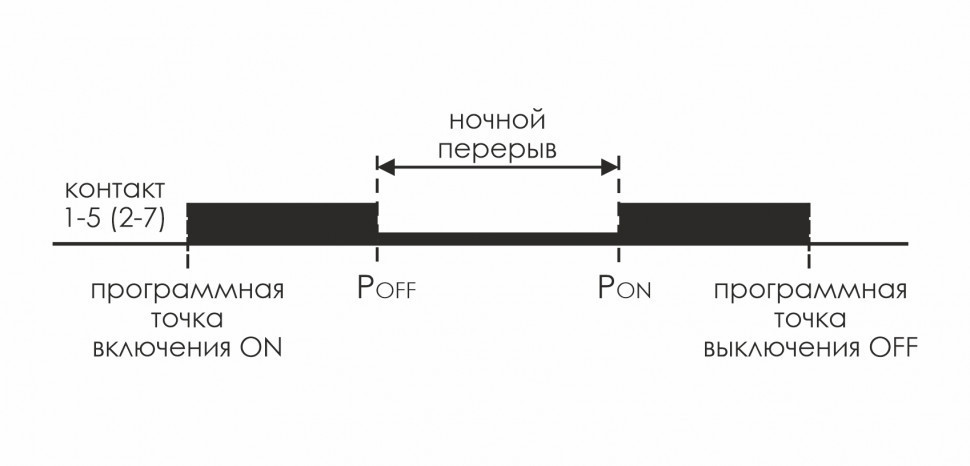

Астрономический – опираясь на информацию о текущей дате и географических координатах местности ежедневно формирует программные точки включения и отключения освещения. Точное время включения и отключения определяется на основании расчета положения солнца относительно горизонта. Между программными точками включения и отключения можно установить ночной перерыв, тем самым временно отключить нагрузку в целях энергосбережения.
Недельный таймер – включение и отключение устройств либо электрических цепей в заданное время в циклах: суточный, недельный, рабочие либо выходные дни.
