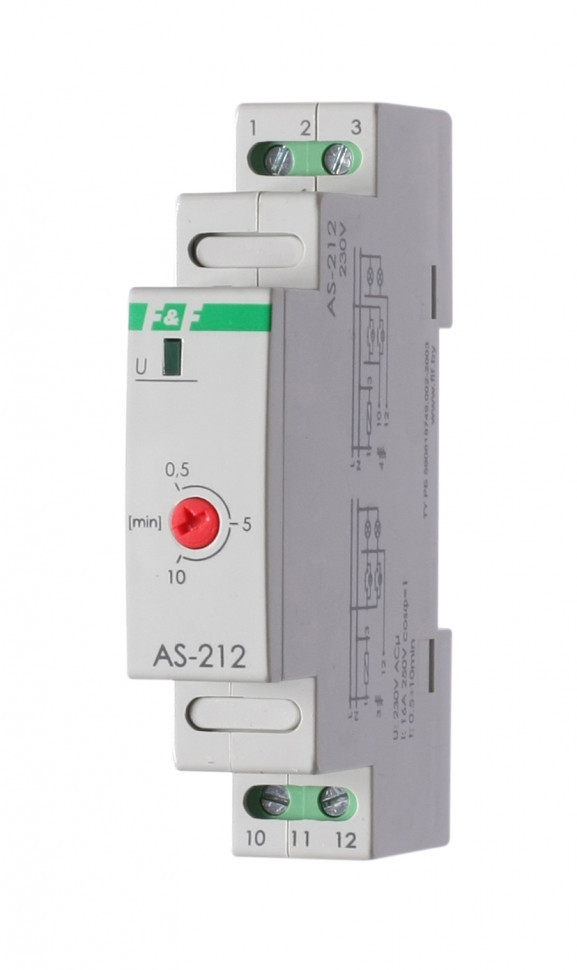

Автомат лестничный AS-212

Технические характеристики

Артикул EA01.002.009 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 3 АС-3 Контакт 1NO (нормально открытый) Время задержки отключения, с 30...600 Время задержки включения, c >1 Память состояния контактов нет Потребляемая мощность, Вт 0,6 Диапазон рабочих температур, 0С -25...+50 Степень защиты IP20 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Hм 0,4 Тип корпуса 1S Габариты (ШхВхГ), мм 18х90х65 Масса, кг 0,055 Монтаж на DIN-рейку

Отличительные особенности:

Максимальный ток нагрузки 16 А. Таймер времени с настраиваемой задержкой выключения в интервале от 30 до 600 секунд. Без функции антиблокировки. Монтаж на DIN-рейку

Назначение
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после включения. Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т.п.

Область применения
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

Особенности
- без функции антиблокировки;
- таймер времени с настраиваемой задержкой выключения в интервале от 30 до 600 секунд;
- нет памяти контактов;
- максимальный ток нагрузки 16 А;
- работает с выключателями с неоновой подсветкой;
- монтаж на DIN рейку.

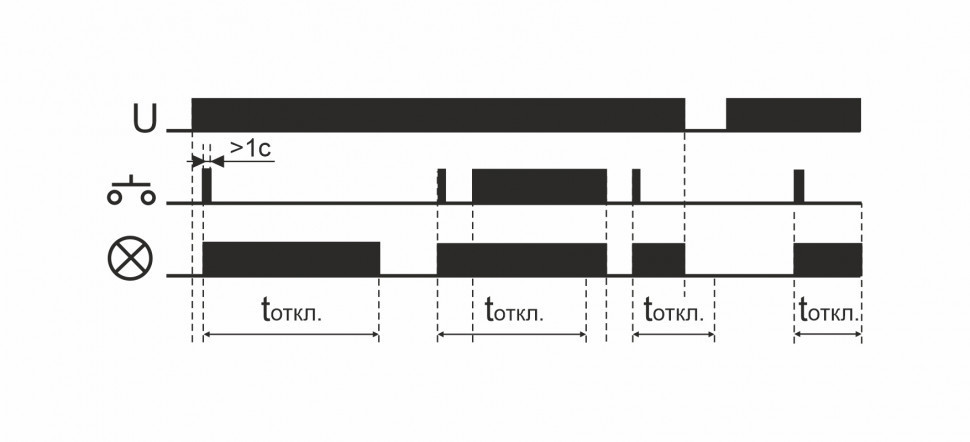

Принцип работы
Включение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа (длительность > 1 с), параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени задержки выключения, установленного регулировкой на корпусе реле в интервале от 30 до 600 секунд. Автомат не реагирует на повторное нажатие вык
