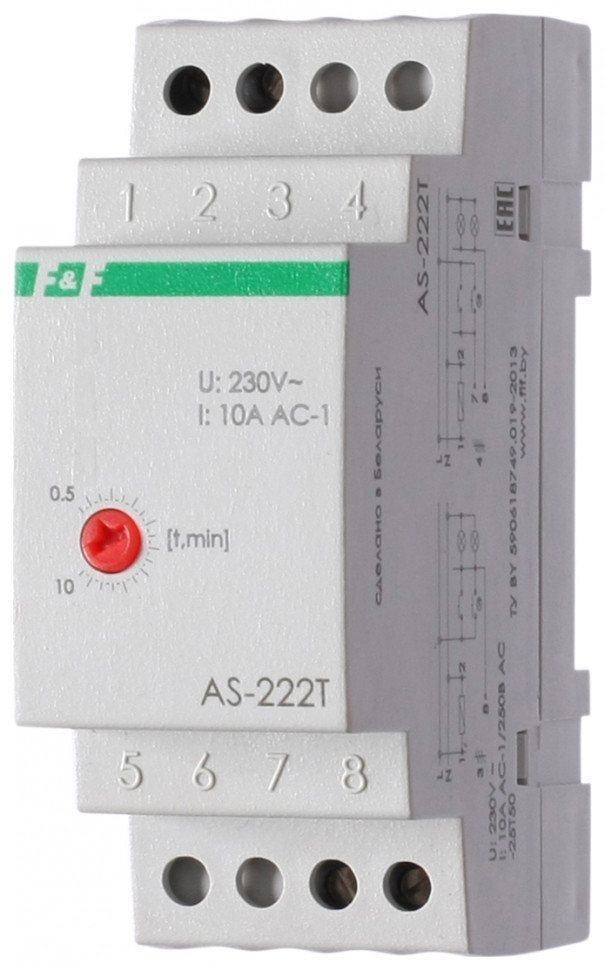

Автомат лестничный AS-222T

Технические характеристики

Артикул EA01.002.008 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 10 Контакт 1NO Задержка выключения (регулируемая) 0,5-10 мин. Задержка включения < 1 с Потребляемая мощность 0,56 Вт Диапазон рабочих температур от -25 до +50 °С Габариты (Ш*В*Г) 35х90х65 мм Тип корпуса (см. Приложение 1) 2S Степень защиты IP20 Монтаж на DIN-рейку

Отличительные особенности:

Для ламп накаливания и низковольтных ламп, подключенных через понижающий трансформатор. Функция антиблокировки и предупреждении о выключении. Максимальный ток нагрузки 10 А.

Назначение
Лестничные автоматы AS-222T предназначены для автоматического отключения освещения на лестничных площадках, коридорах и т.п. через заданный промежуток времени. Устанавливаются с кнопочным выключателем. По окончании выдержки времени яркость ламп накаливания уменьшается наполовину на З0 сек., что предупреждает о выключении. Только после этого освещение отключается. В автомате AS-222T есть встроенная схема антиблокировки, которая отключит свет даже после блокировки выключателя.

Область применения
Для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т.п.

Принцип работы
После включения освещения кнопочным выключателем и отработки встроенным таймером заданной выдержки времени автомат отключает освещение. Выдержка времени в пределах от 0,5 до 10 минут устанавливается потенциометром на передней панели автомата. Повторное нажатие выключателя во время отсчёта выдержки времени продлевает время включения освещения только при наличии функции антиблокировки. В этих приборах освещение отключается даже при блокировке кнопочного (звонко- вого) выключателя во включённом состоянии (например, механи- чески). При этом повторное включение освещения невозможно до снятия блокировки выключателя. В автоматах с функцией предупреждения о выключении яркость ламп за 30 секунд до отключения уменьшается наполовину. Эта функция реализуется только с лампами накаливания и галогенными лампами. Все лестничные автоматы могут работать с выключателями с неоновой подсветкой.
