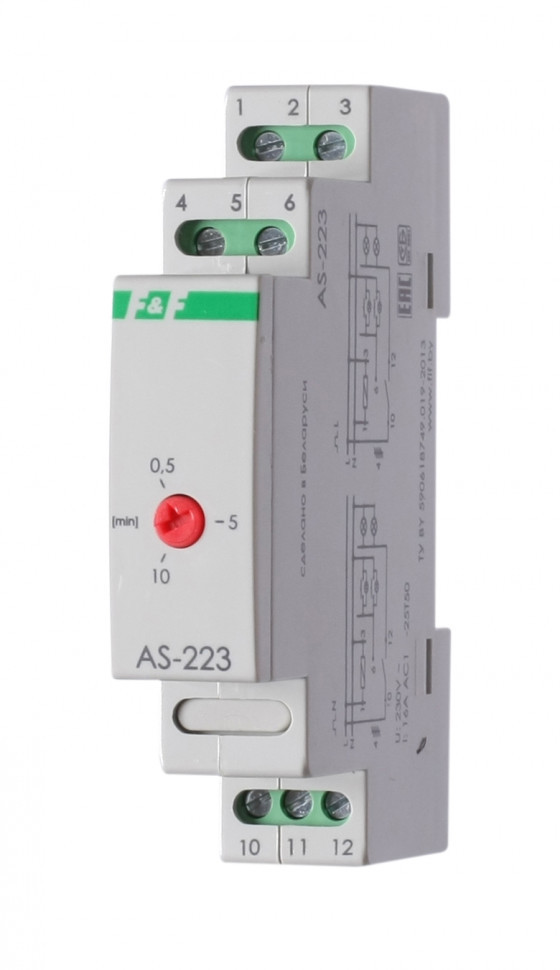

Автомат лестничный AS-223

Технические характеристики

Артикул

EA01.002.006





Код ETIM

EC001439





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

16





Максимальная мощность нагрузки

см. табл.1





Максимальный ток катушки контактора, А

3





Контакт

1NO (нормально открытый)





Задержка отключения, мин

0,5...10





Задержка включения, c, не более

1





Потребляемая мощность, Вт

0,6





Диапазон рабочих температур, 0С

-25...+50





Степень защиты

IP20





Коммутационная износостойкость, циклов

>100000





Степень загрязнения среды

2





Категория перенапряжения

III





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения, Hм

0,4





Тип корпуса

1S





Габариты (ШхВхГ), мм

18х90х65





Масса, кг

0,062





Монтаж

на DIN-рейку

Отличительные особенности:

- Функция антиблокировки; - максимальный ток нагрузки 16 А; - монтаж на DIN-рейку.

Назначение
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после его включения.

Область применения
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

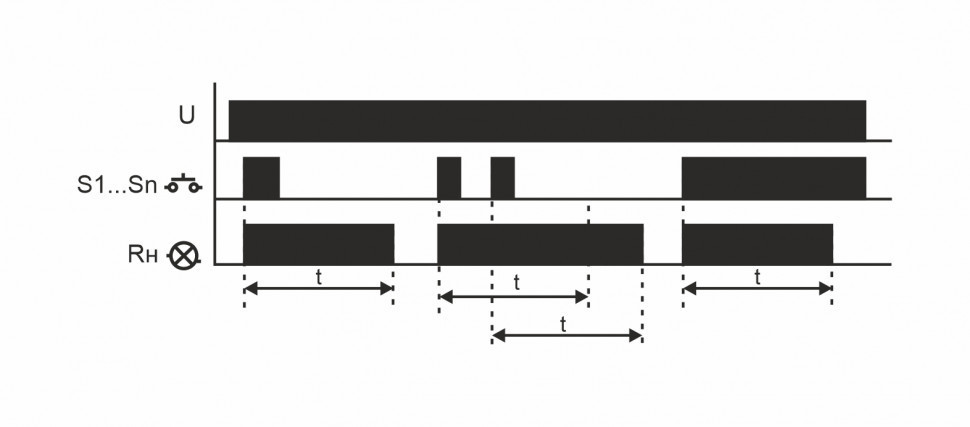

Принцип работы

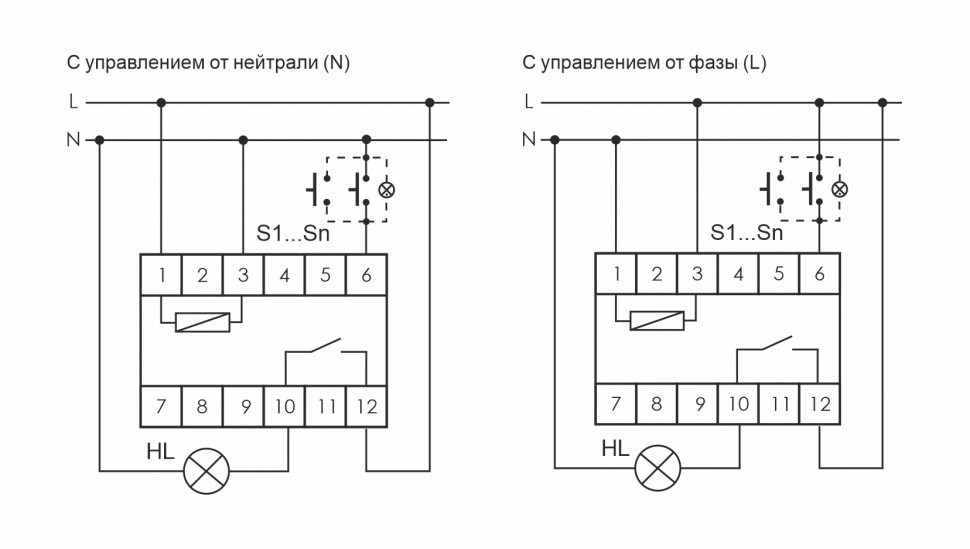

Включение нагрузки осуществляется подачей электрического импульса на вход управления автомата замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени t, установленного регулятором на корпусе реле в интервале от 0,5 до 10 минут. Подача очередного импульса во время отсчета времени увеличат задержку отключения на время t. В автомате присутствует функция антиблокировки. Нагрузка отключается даже при блокировке кнопочного выключателя во включённом состоянии (например, механически). При этом повторное включение освещения невозможно до снятия блокировки выключателя.
