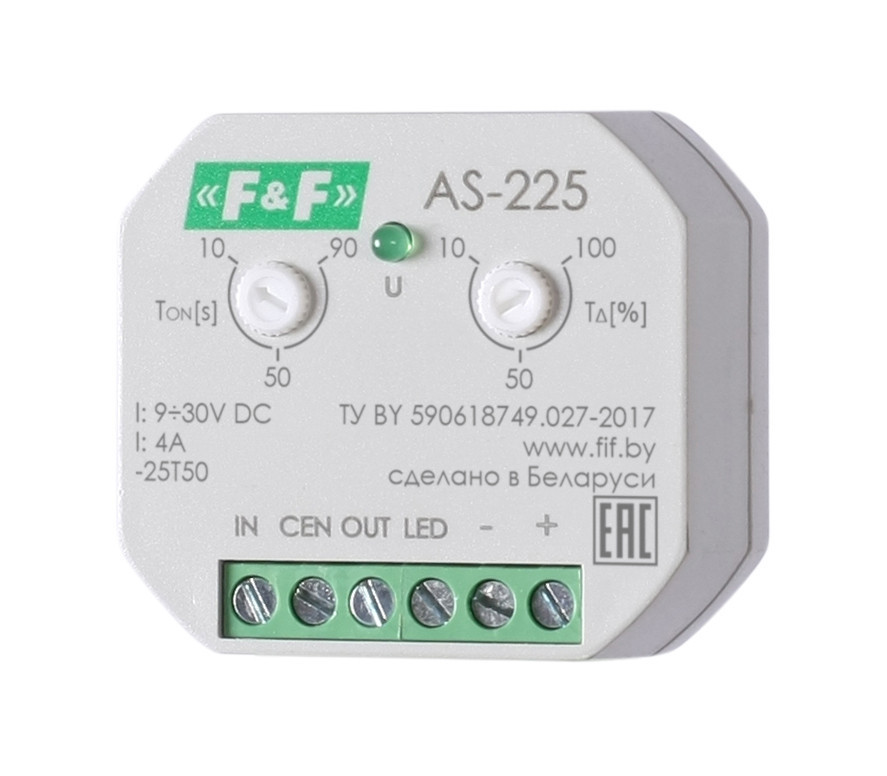

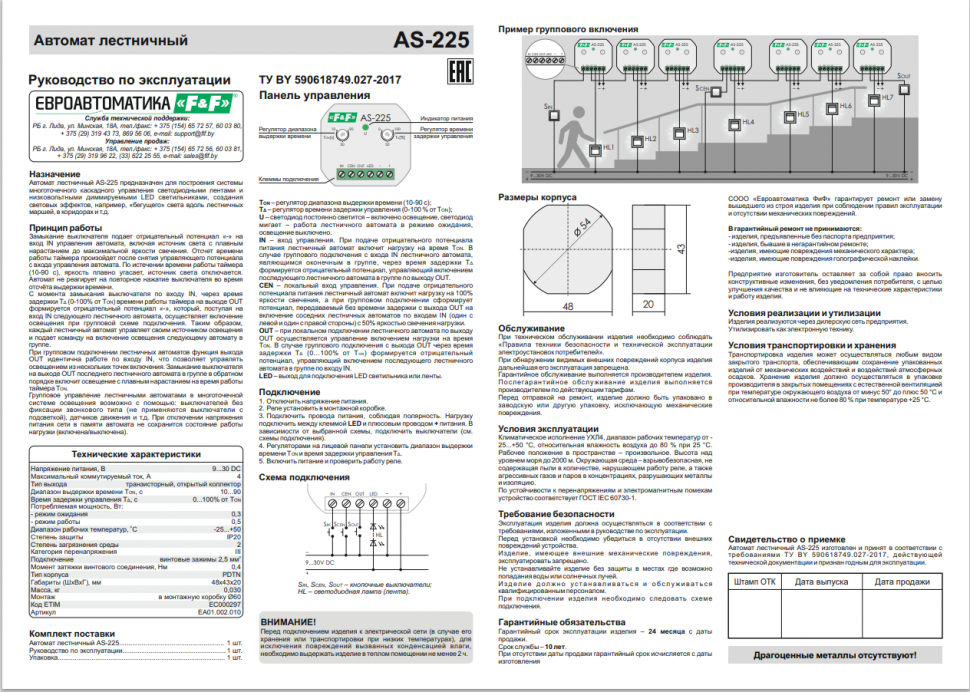

Автомат лестничный AS-225

Технические характеристики

Артикул EA01.002.010 Код ETIM EC000297 Напряжение питания, В 9-30 DC Максимальный коммутируемый ток, А (DC) 4 Тип выхода транзисторный, открытый коллектор Диапазон выдержки времени TON, с 10…90 Время задержки управления ТΔ , с 0…100% от TON Потребляемая мощность, Вт - режим ожидания 0,3 - рабочий режим 0,5 Диапазон рабочих температур, °С -25…+50 Степень защиты IP20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 48х43х20 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Нм 0,4 Тип корпуса PDTN Масса, кг 0,030 Монтаж в монтажную коробку

Отличительные особенности:

Настраиваемый диапазон выдержки времени работы в интервале от 10 до 90 секунд. Функция группового режима работы. Напряжение питания 9…30 DC. Максимальный ток нагрузки ≤ 4 А. Монтаж в монтажной коробке Ø60 мм.

Назначение
Предназначен для построения системы многоточечного каскадного управления светодиодными лентами и низковольтными диммируемыми LED светильниками, создания световых эффектов, например, «бегущего света» вдоль лестничных маршей, в коридорах и т.д.

Область применения
Применяется для управления освещением, построения дизайнерских решений подсветки лестничных площадок, коридоров, прихожих, тамбуров и т. п.

Принцип работы

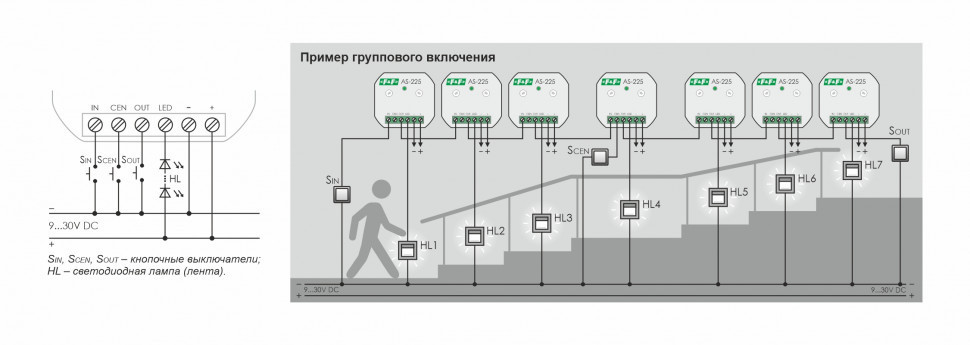

Замыкание выключателя кнопочного типа подает отрицательный потенциал «-» на вход IN управления автомата, включая источник света с плавным нарастанием до максимальной яркости свечения. Отсчет времени работы таймера произойдет после снятия управляющего потенциала с входа управления автомата. По истечении времени работы таймера (настраиваемый временной интервал TON от 10 до 90 секунд), яркость свечения плавно гаснет и источник света отключается. Автомат не реагирует на повторное нажатие выключателя во время отсчёта выдержки времени. С момента замыкания выключателя по входу IN, через время задержки TΔ, равном от 0 до 100% от TON времени работы таймера на выходе OUT формируется отрицательный потенциал «-», который, поступая на вход IN следующего лестничного автомата, осуществляет включение освещения при групповой схеме подключения. Таким образом, каждый лестничный автомат управляет своим источником освещения и подает команду на включение
