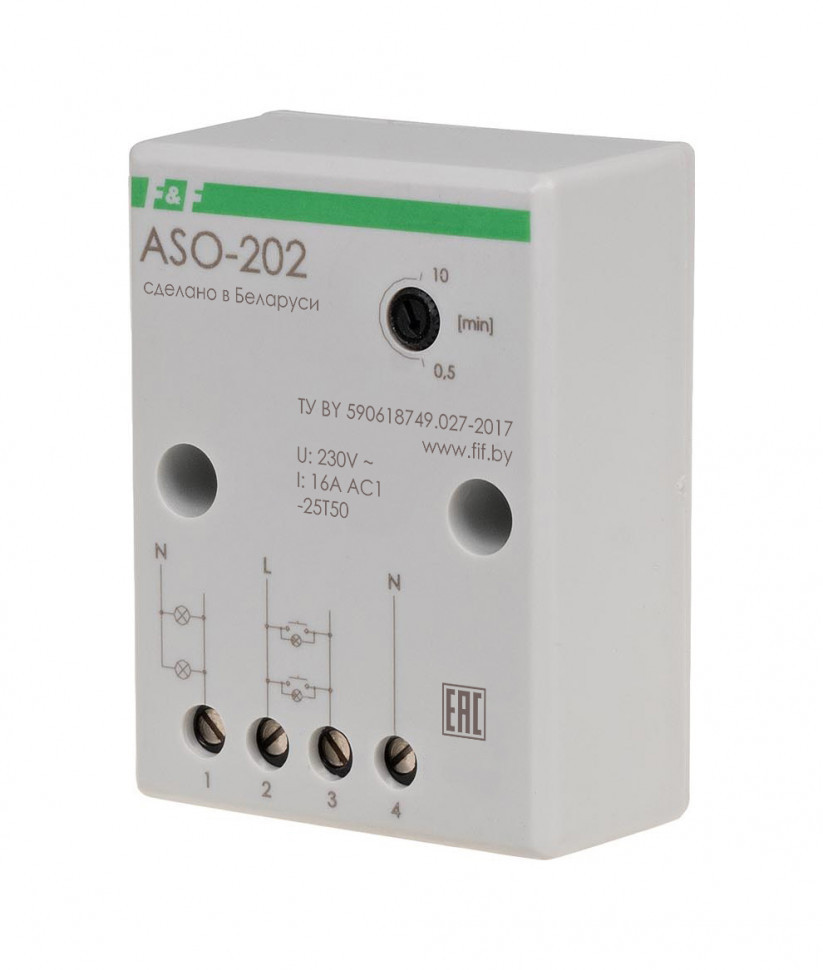

Автомат лестничный ASO-202

Технические характеристики

Артикул EA01.002.004 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 16 Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 3 Контакт 1NO (нормально открытый) Задержка отключения, мин 0,5...10 Задержка включения, c, не более 1 Потребляемая мощность, Вт 0,6 Диапазон рабочих температур, 0С -25...+50 Степень защиты IP20 Коммутационная износостойкость, циклов >105 Степень загрязнения среды 2 Категория перенапряжения III Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения, Hм 0,4 Тип корпуса A8 Габариты (ШхВхГ), мм 50х67х26 Масса, кг 0,1 Монтаж на плоскость

Отличительные особенности:

Функция антиблокировки. Максимальный ток нагрузки 16 А. Монтаж на плоскость.

Назначение
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после его включения.

Особенности
- функция антиблокировки;
- максимальный ток нагрузки 16 А;
- монтаж на плоскость.

Область применения
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

Принцип работы

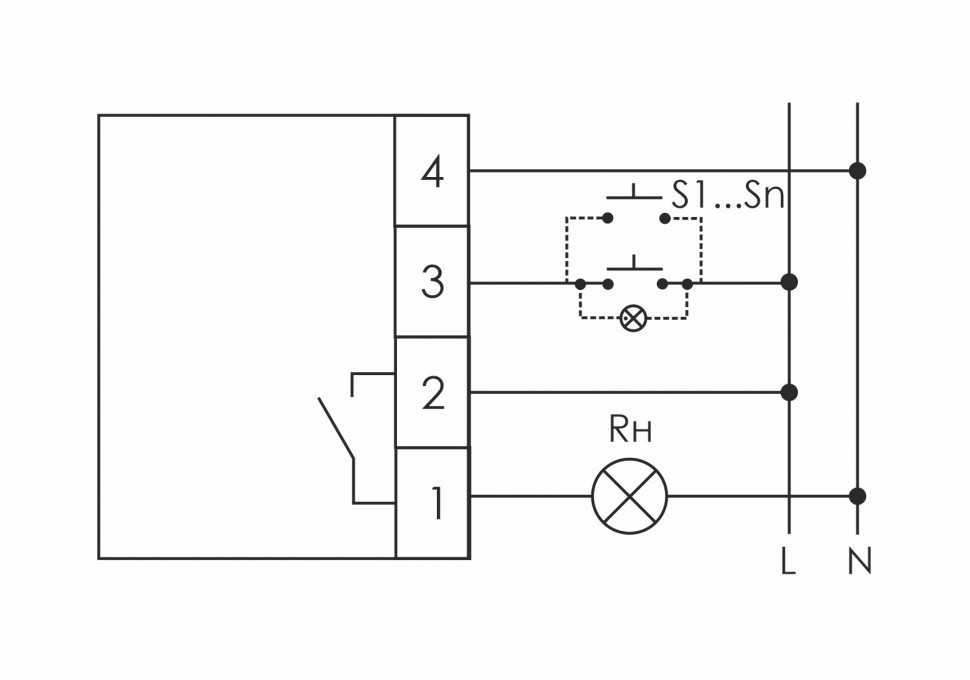

Включение нагрузки осуществляется подачей электрического импульса на вход управления автомата замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени t, установленного регулятором на корпусе реле в интервале от 0,5 до 10 минут. Подача очередного импульса во время отсчета времени увеличат задержку отключения на время t. В автомате присутствует функция антиблокировки. Нагрузка отключается даже при блокировке кнопочного выключателя во включённом состоянии (например, механически). При этом повторное включение освещения невозможно до снятия блокировки выключателя.
