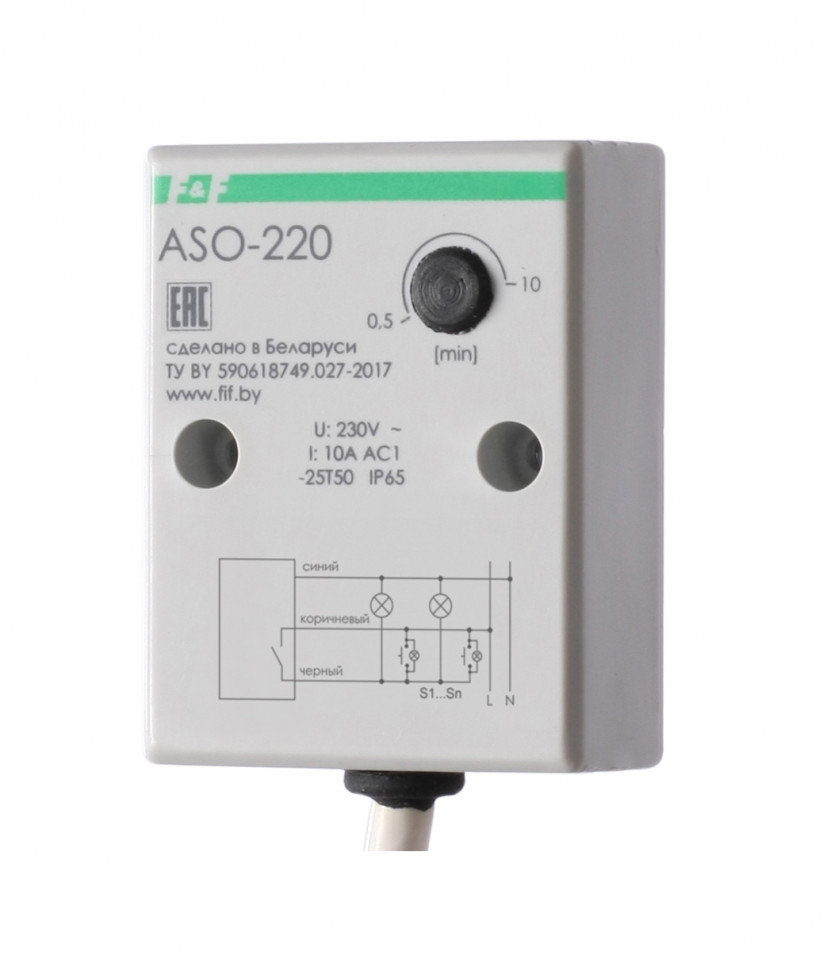

Автомат лестничный ASO-220

Технические характеристики

Артикул EA01.002.001 Код ETIM EC001439 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 10 Максимальная мощность нагрузки см. табл.1 Максимальный ток катушки контактора, А 2 АС-3 Контакт 1NO (нормально открытый) Время задержки отключения, с 30...600 Время задержки включения, c ≤1 Память состояния контактов нет Потребляемая мощность, Вт 0,6 Диапазон рабочих температур, 0С -25...+50 Степень защиты IP65 Коммутационная износостойкость, циклов >100000 Степень загрязнения среды 2 Категория перенапряжения III Подключение провод 3х0,75 мм², L=50 см Тип корпуса A8 Габариты (ШхВхГ), мм 50х67х26 Масса, кг 0,1 Монтаж на плоскость

Отличительные особенности:

Максимальный ток нагрузки 10 А. Таймер времени с настраиваемой задержкой выключения в интервале от 30 до 600 секунд. Без функции антиблокировки. Степень защиты IP65, монтаж на плоскость.

Назначение
Предназначен для отключения освещения или иной нагрузки через заданный промежуток времени после включения.

Особенности
- без функции антиблокировки;
- таймер времени с настраиваемой задержкой выключения в интервале от 30 до 600 секунд;
- нет памяти контактов;
- максимальный ток нагрузки 10 А;
- работает с выключателями с неоновой подсветкой;
- класс защиты IP65, монтаж на плоскость.

Область применения
Применяется для управления освещением лестничных площадок, коридоров, прихожих, тамбуров, хозяйственных и служебных помещений, подвалов и т. п.

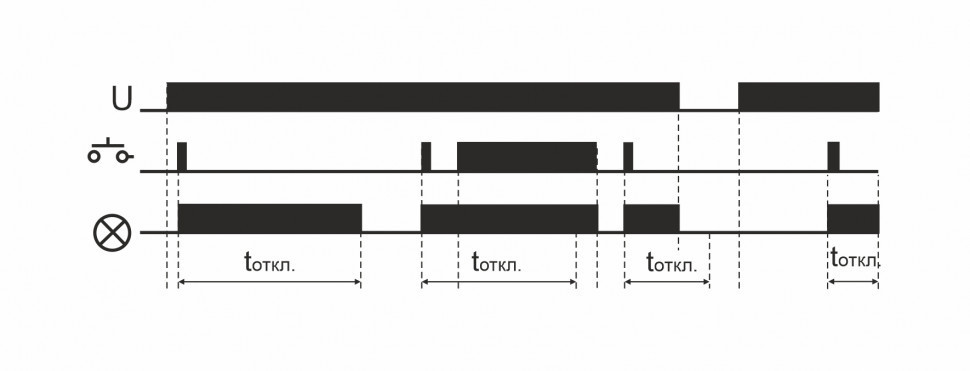

Принцип работы

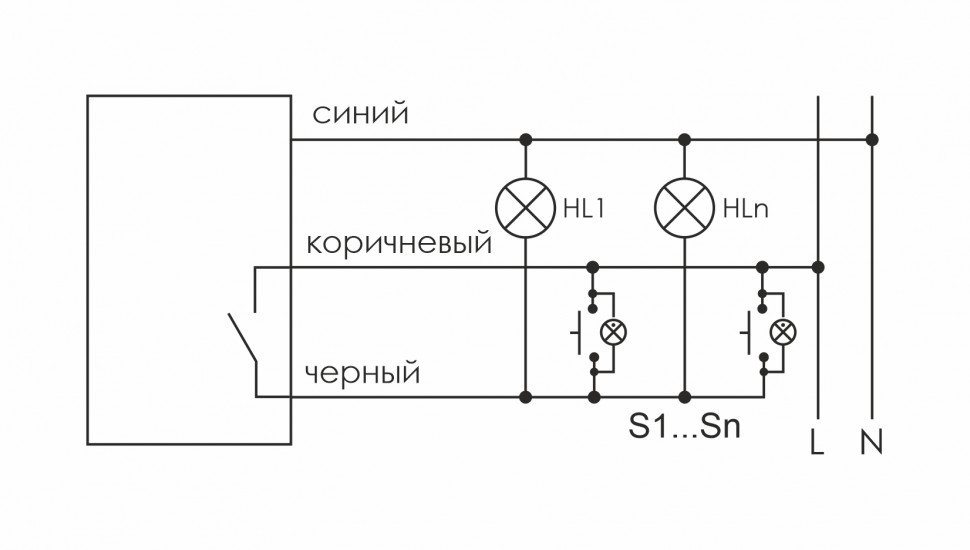

Включение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки происходит автоматически по окончании времени задержки выключения, установленного регулировкой на корпусе реле в интервале от 30 до 600 секунд. Автомат не реагирует на повторное нажатие выключателя во время отсчёта выдержки времени. Механическая блокировка выключателя не выключит нагрузку по истечении времени задержки отключения (без функции антиблокировки). При отключении напряжения питания сети в памяти реле не сохранится состояние контактов (замкнуты/разомкнуты). Для управления реле возможно использование
