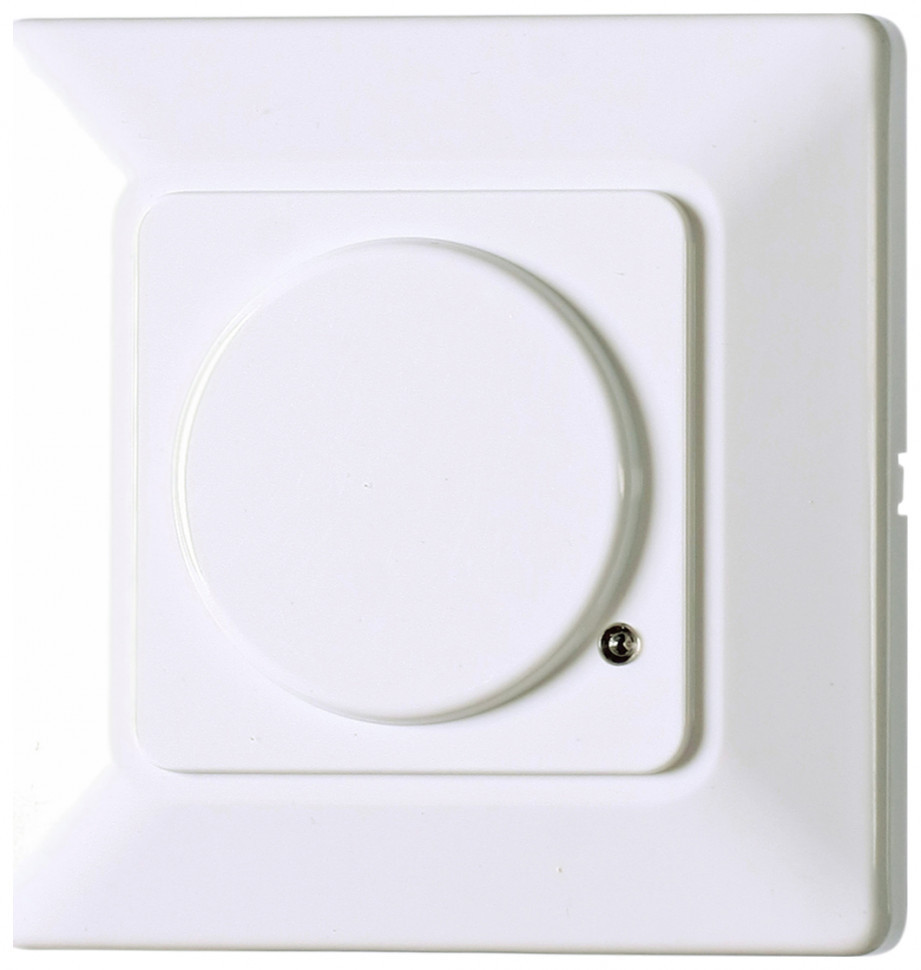

Датчик движения DRM-07

Технические характеристики

Артикул

EA01.007.013





Код ETIM

EC000133





Тип

микроволновой





Напряжение питания

230 В AC





Максимальный коммутируемый ток, А (AC-1)

6





Мощность ламп, не более







- накаливания, галогенные

600 Вт





- люминесцентные

300 Вт





- энергосберегающие

240 Вт





Диапазон светочувствительности

3-2000 Лк





Скорость движения

0,6-1,5 м/с





Задержка отключения

10-720 с





Дальность обнаружения

5-15 м





Угол обзора по горизонтали

360°





Угол обзора по вертикали

180°





Высота установки

1-1,8 м





Потребляемая мощность

0,9 Вт





Диапазон рабочих температур

от - 25 до +50 °С





Степень защиты

IP20





Коммутационная износостойкость

100000 циклов





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ)

80х80х48 мм

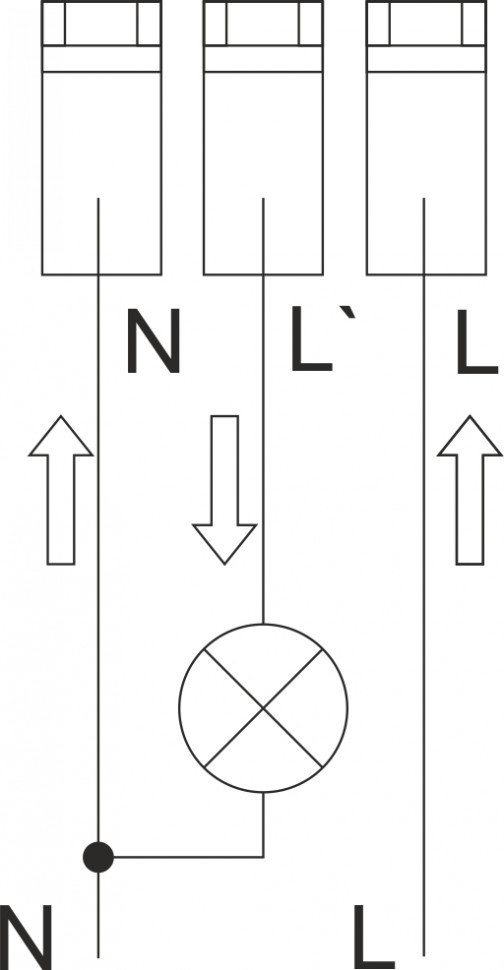

Подключение

винтовые зажимы 2,5 мм²





Момент затяжки (зажатия)

0,4 Нм





Монтаж

в монтажную коробку

Отличительные особенности:

Микроволновой. Максимальная мощность не более 600 Вт Время включения 10-720 с Дальность обнаружения 5-15 м

Назначение
Датчик движения служит для автоматического кратковременного включения освещения в случае появления человека либо другого объекта в таких местах как коридор, двор, подъезды, подходы, гаражи и т.д. DRM-07 может применяться, как датчик присутствия. Датчик позволяет определять движение через деревянные щиты, гипсокартонные плиты, стекло и пластик.

Принцип работы
Датчик движения DRM излучает и принимает отраженные высокочастотные электромагнитные волны с частотой 5,8 Гц. Датчик определяет изменения в отраженных волнах, вызванных перемещением объекта в контролируемой зоне. Датчик определяет движения объекта, как на приближение, так и на удаление. Движение в контролируемой зоне приводит к автоматическому включению освещения. С момента включения, каждое движение поддерживает постоянное освещение. Только отсутствие движения в контролируемой зоне в течении заданного времени отключает освещение. Очередное движение в контролируемой зоне или его отсутствие во время отсчёта заданного времени, начинают отсчет времени с начала. Характер действия позволяет использовать DRM как датчик присутствия. После заданного времени, освещение будет выключено автоматически. Датчик движения снабжен светочувствительным автоматом, который блокирует включение освещения в дневное время. Датчик активируется в режим контроля движения и готовность к включению освещения только после наступления сумерек. Время активации датчика, может быть задано потребителем при помощи потенциометра. Дополнительно, существует возможность регулировки площади обзора детектора в радиусе действия луча от 5 до 15м (при высоте монтажа h=1...1,8м), а также регулировка времени включения освещения в диапазоне от 10 секунд до 12 минут. Включение потребителя сигнализируется свечением зеленого светодиода. Датчик движения может работать вне помещений. Датчик движения позволяет определять движение через деревянные щиты, гипсокартонные плиты, стекло и пластик. Изменение температуры не влияет на чувствительность датчика движения.
