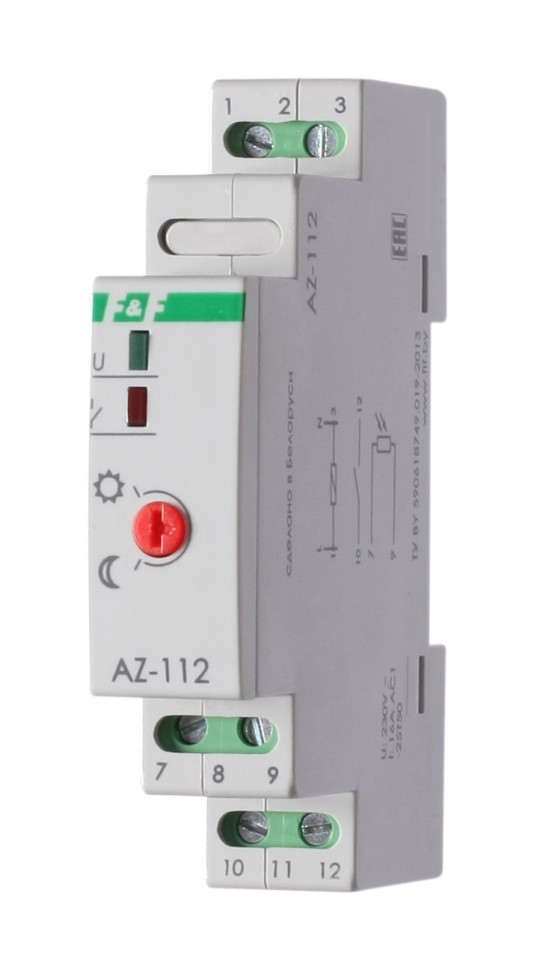

Фотореле AZ-112 EA01.001.013 F&F

Технические характеристики
Артикул
EA01.001.013
Код ETIM
EC000189
Напряжение питания, В
230 АС
Максимальный коммутируемый ток, А (AC-1)
16
Максимальная мощность нагрузки

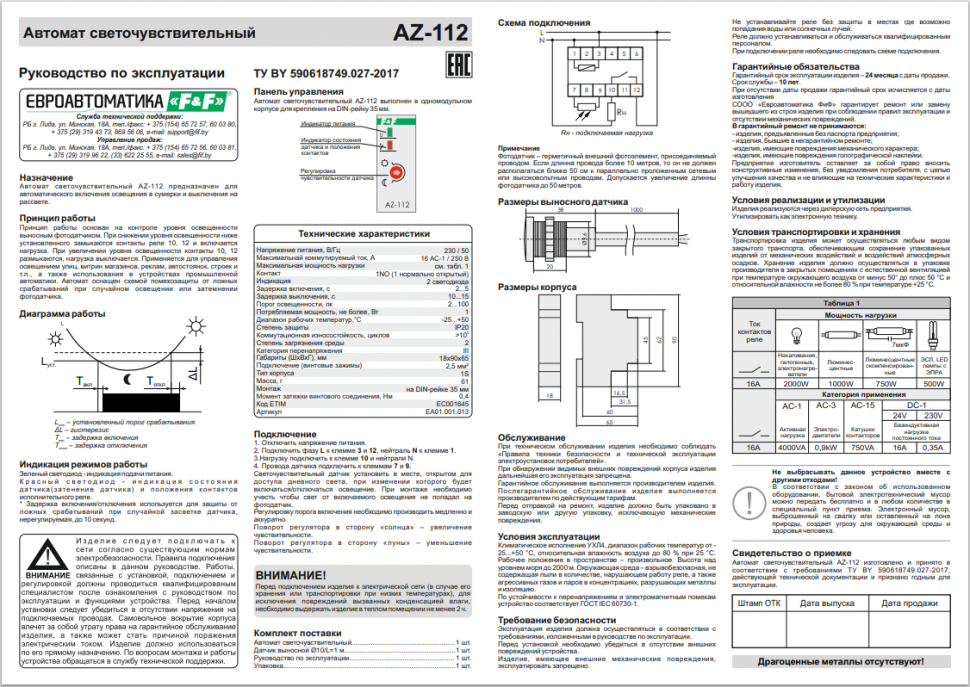

см. табл. 1 РЭ
Контакт
1NO (1 нормально открытый)
Индикация
2 светодиода
Задержка включения, с
2...5
Задержка выключения, с
10...15
Порог освещенности, лк
2...100
Потребляемая мощность, не более, Вт
1
Диапазон рабочих температур, °С
-25...+50
Степень защиты
IP20
Тип датчика
выносной
Коммутационная износостойкость, циклов
>100000
Степень загрязнения среды
2
Категория перенапряжения
III
Габариты (ШхВхГ), мм
18х90х65
Подключение (винтовые зажимы)
2,5 мм²
Тип корпуса
1S
Масса, г
61
Монтаж
DIN-рейка
Момент затяжки винтового соединения, Нм
0,4

Отличительные особенности:
Выносной фотодатчик. Максимальный ток нагрузки - 16 А.

Назначение

Для автоматического включения освещения в сумерки и выключения на рассвете.

Область применения
Для управления освещением улиц, витрин магазинов, рекламы, автостоянок, железнодорожных переездов, остановочных пунктов, строек, коттеджей и т.п., а также для использования в устройствах промышленной автоматики.

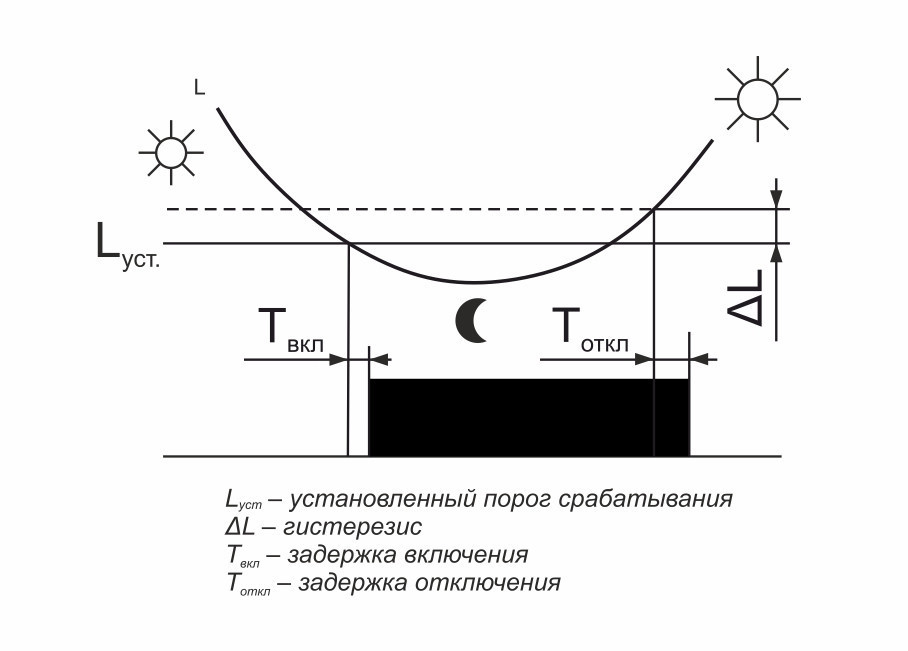

Принцип работы

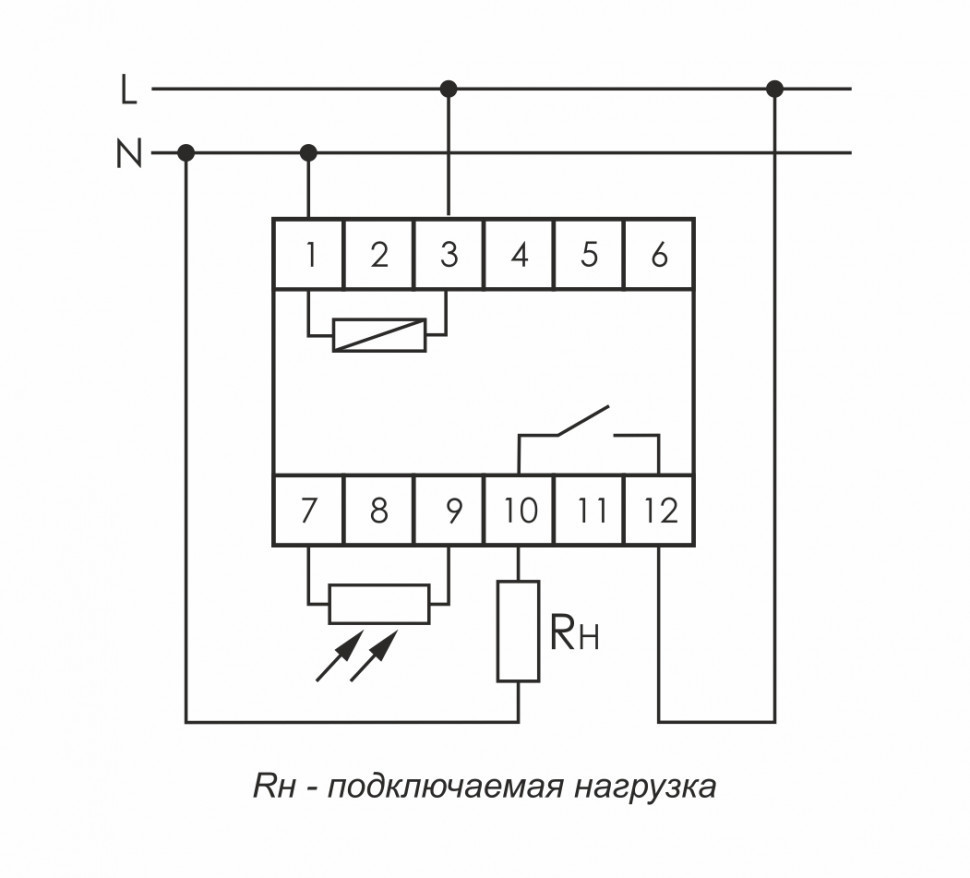

Принцип работы основан на контроле уровня освещенности выносным фотодатчиком. При снижении уровня освещенности ниже установленного замыкаются контакты реле 10, 12 и включается нагрузка. При увеличении уровня освещенности контакты 10, 12 размыкаются, нагрузка выключается.
