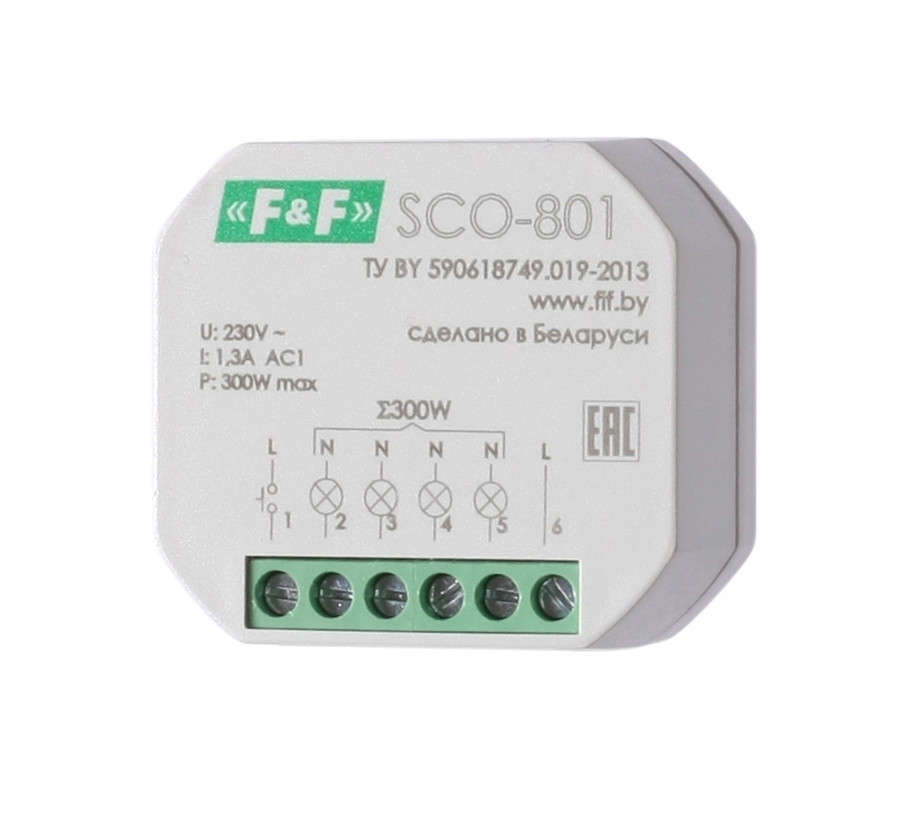

Регулятор освещённости (диммер) SCO-801

Технические характеристики

Артикул EA01.006.008 Код ETIM EC000025 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 1,3 Максимальная мощность нагрузки, Вт* 300 Напряжение управления, В / Гц 230 / 50 Потребляемая мощность, Вт 0,1 Диапазон рабочих температур, °С -25...+50 Степень защиты IР20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 48х43х20 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса PDTN Масса, г 35 Монтаж в монтажную коробку Момент затяжки винтового соединения, Нм 0,4

Возможно применение для управления галогенными лампами, запитанными через трансформаторный блок питания, либо электронный, предназначенный для работы с регуляторами освещённости.

Отличительные особенности:

Для галогенных и ламп накаливания. Нет функция памяти установленного уровня яркости свечения лампы. Напряжение управления 230 В AС, напряжения питания 230 В АС. Максимальная мощность нагрузки 300 Вт.

Назначение
Предназначен для включения/выключения, изменения яркости свечения галогенных и ламп накаливания, посредством управления выключателями кнопочного типа (без фиксации).

Область применения
Применяется на объектах где необходимо регулировать уровень яркости освещения.

Особенности
- для управления яркостью свечения ламп накаливания и галогенных ламп;
- установленный уровень интенсивности свечения источника света не сохраняется в памяти регулятора освещенности при выключении/включении;

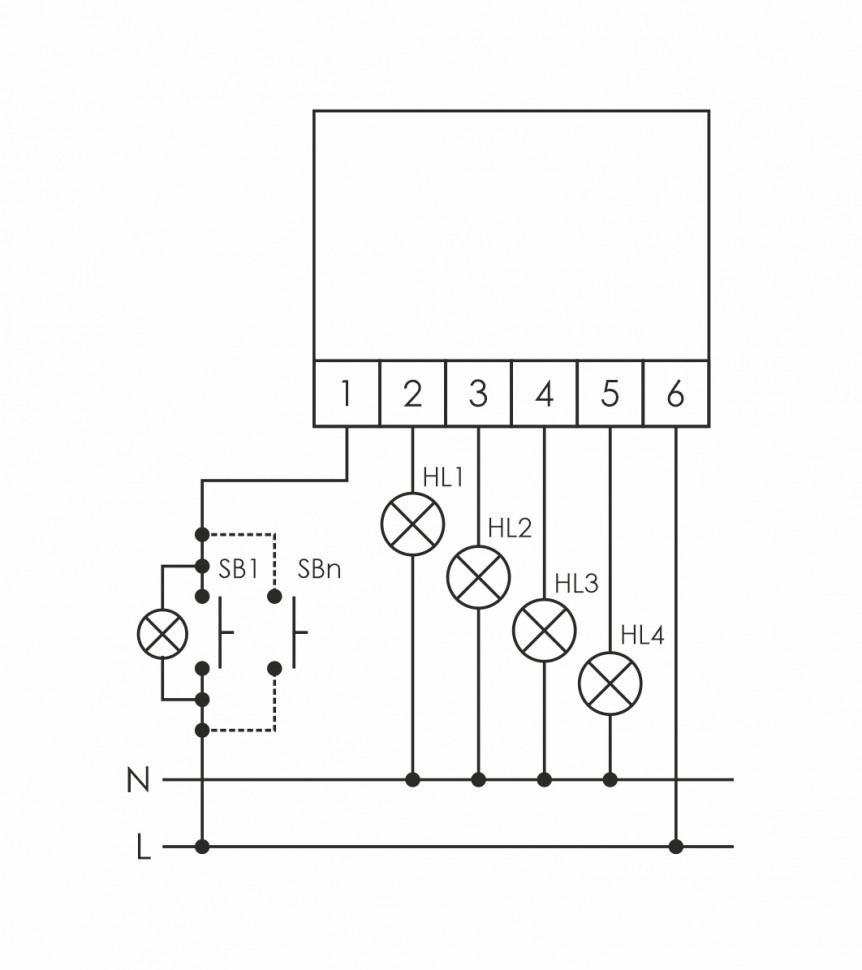

- возможно подключение выключателей кнопочного типа с подсветкой;
- защита от перегрева.

Принцип работы
Включение/отключение источника света произойдет после подачи электрического импульса на вход управления регулятора освещенности замыканием выключателя кнопочного типа (без фиксации). Нажатие и удерживание выключателя (более 1 с) изменяет уровень яркости света от минимального до максимального значения. Повторное нажатие и удерживание выключателя (более 1 с) изменяет яркость света от максимального до минимального значения. Выбранный уровень яркости не сохраняется в памяти регулятора освещенности. После каждого включения яркость свечения источника света равна максимальной величине. При пропадании сети питания ранее установленная яркость свечения не сохраняется в памяти регулятора освещенности. С функцией температурной защиты. В случае перегрева, регулятор освещённости сигнализирует об этом трёх кратным миганием управляемой лампы, а затем отключается от сети питания. После охлаждения до температуры ниже критичной, регулятор можно включить повторно.
