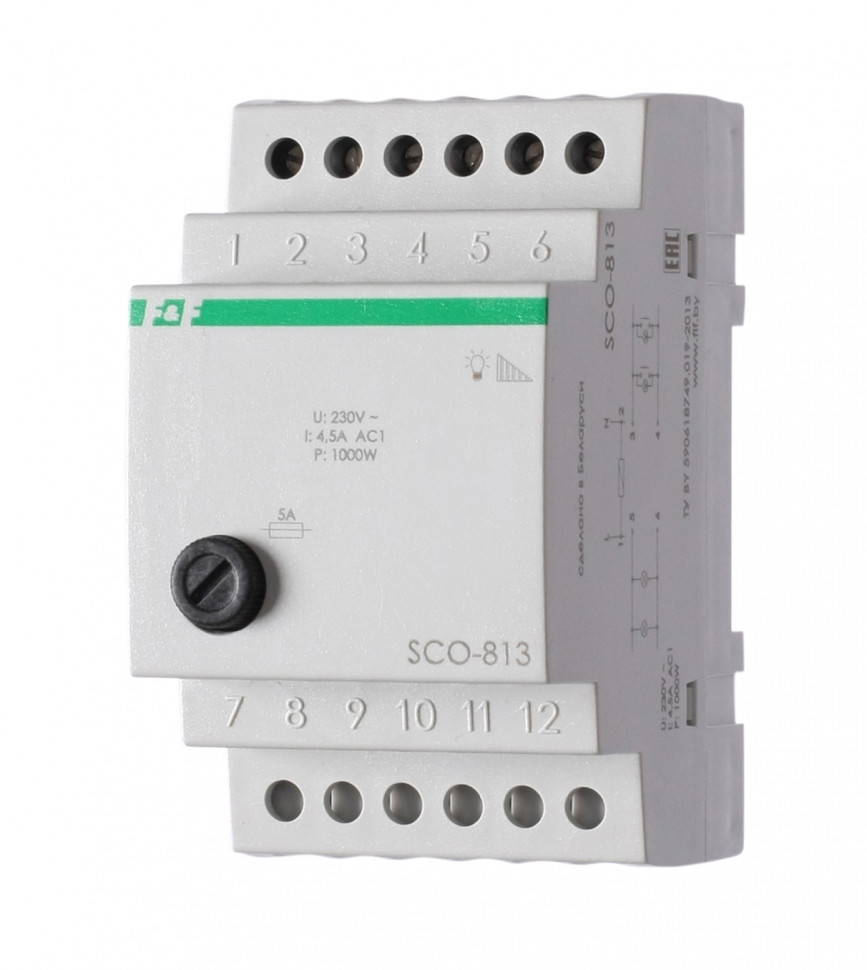

Регулятор освещённости (диммер) SCO-813

Технические характеристики

Артикул

EA01.006.010





Код ETIM

EC000025





Напряжение питания, В

230 АС





Максимальный коммутируемый ток, А (AC-1)

4,5





Предохранитель

5 А, плавкая вставка Ø 5х20мм





Максимальная мощность нагрузки, Вт*

1000





Напряжение управления, В / Гц

230 / 50





Потребляемая мощность, Вт

0,3





Диапазон рабочих температур, °С

-25...+50





Степень защиты

IР20





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ), мм

52х90х65





Подключение (винтовые зажимы)

2,5 мм²





Тип корпуса

3S





Масса, г

160





Монтаж

на DIN-рейку





Момент затяжки винтового соединения, Нм

0,5

Возможно применение для управления галогенными лампами, запитанными через трансформаторный блок питания, либо электронный, предназначенный для работы с регуляторами освещённости.

Отличительные особенности:

Для галогенных и ламп накаливания. Нет функция памяти установленного уровня яркости свечения лампы. Напряжение управления 230 В AС, напряжения питания 230 В АС. Максимальная мощность нагрузки 1000 Вт.

Назначение
Предназначен для включения/выключения, изменения яркости свечения галогенных и ламп накаливания, посредством управления выключателями кнопочного типа (без фиксации).

Область применения
Применяется на объектах где необходимо регулировать уровень яркости освещения.

Особенности
- для управления яркостью свечения ламп накаливания и галогенных ламп;
- установленный уровень яркости свечения источника света не сохраняется в памяти регулятора освещенности при выключении/включении;
- возможно подключение выключателей кнопочного типа с подсветкой.

Принцип работы
Включение/отключение источника света произойдет после подачи электрического импульса на вход управления регулятора освещенности замыканием выключателя кнопочного типа (без фиксации). Нажатие и удерживание выключателя (более 1 с) изменяет уровень яркости света от минимального до максимального значения. Повторное нажатие и удерживание выключателя (более 1 с) изменяет яркость света от максимального до минимального значения. Выбранный уровень яркости не сохраняется в памяти регулятора освещенности. После каждого включения яркость свечения источника света равна максимальной величине. При пропадании сети питания ранее установленная яркость свечения не сохраняется в памяти регулятора освещенности.
