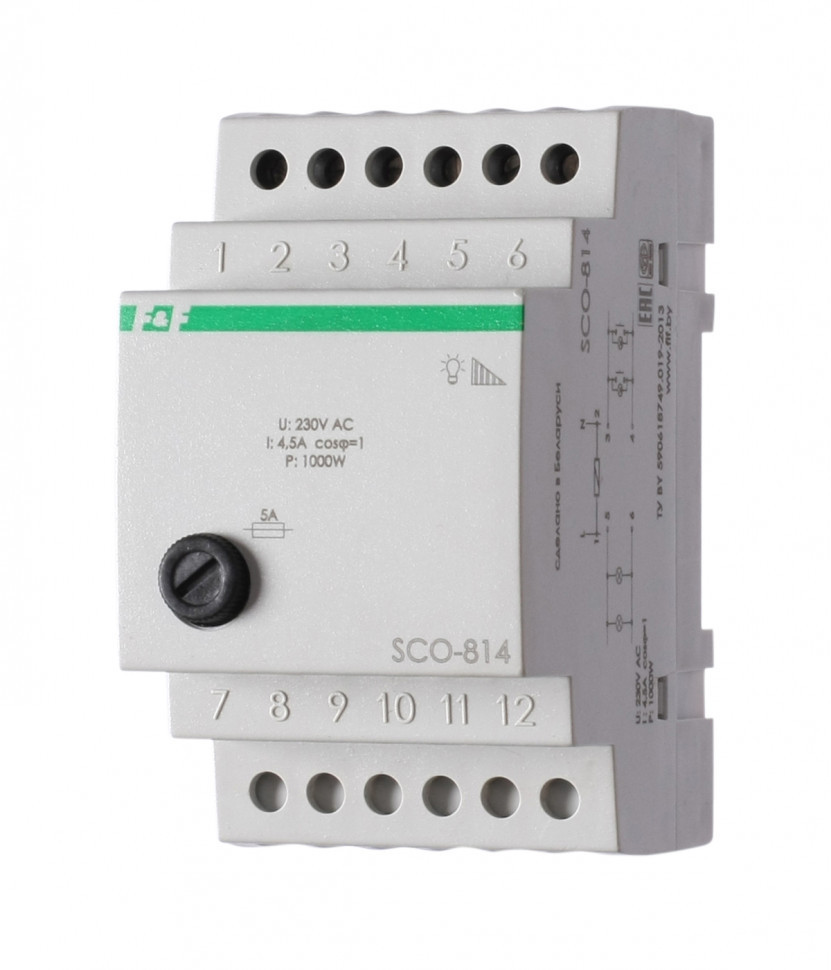

Регулятор освещённости (диммер) SCO-814

Технические характеристики

Артикул EA01.006.003 Код ETIM EC000025 Напряжение питания, В 230 АС Максимальный коммутируемый ток, А (AC-1) 4,5 Предохранитель 5 А, плавкая вставка Ø 5х20мм Максимальная мощность нагрузки, Вт* 1000 Напряжение питания, В / Гц 230 / 50 Потребляемая мощность, Вт 0,3 Диапазон рабочих температур, °С -25...+50 Степень защиты IР20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ), мм 52х90х65 Подключение (винтовые зажимы) 2,5 мм² Тип корпуса 3S Масса, г 130 Монтаж на DIN-рейку Момент затяжки винтового соединения, Нм 0,5

Возможно применение для управления галогенными лампами, запитанными через трансформаторный блок питания, либо электронный, предназначенный для работы с регуляторами освещённости.

Отличительные особенности:

Для галогенных и ламп накаливания. Функция памяти установленного уровня яркости свечения лампы. Напряжение управления 230 В AС, напряжения питания 230 В АС. Максимальная мощность нагрузки 1000 Вт.

Назначение
Предназначен для включения/выключения, изменения яркости свечения галогенных и ламп накаливания, посредством управления выключателями кнопочного типа (без фиксации).

Область применения
Применяется на объектах где необходимо регулировать уровень яркости освещения.

Особенности
- для управления яркостью свечения ламп накаливания и галогенных ламп;
- сохранение в настройках регулятора освещенности установленного уровня яркости свечения источника света при выключении/включении;
- возможно подключение выключателей кнопочного типа с подсветкой.

Принцип работы

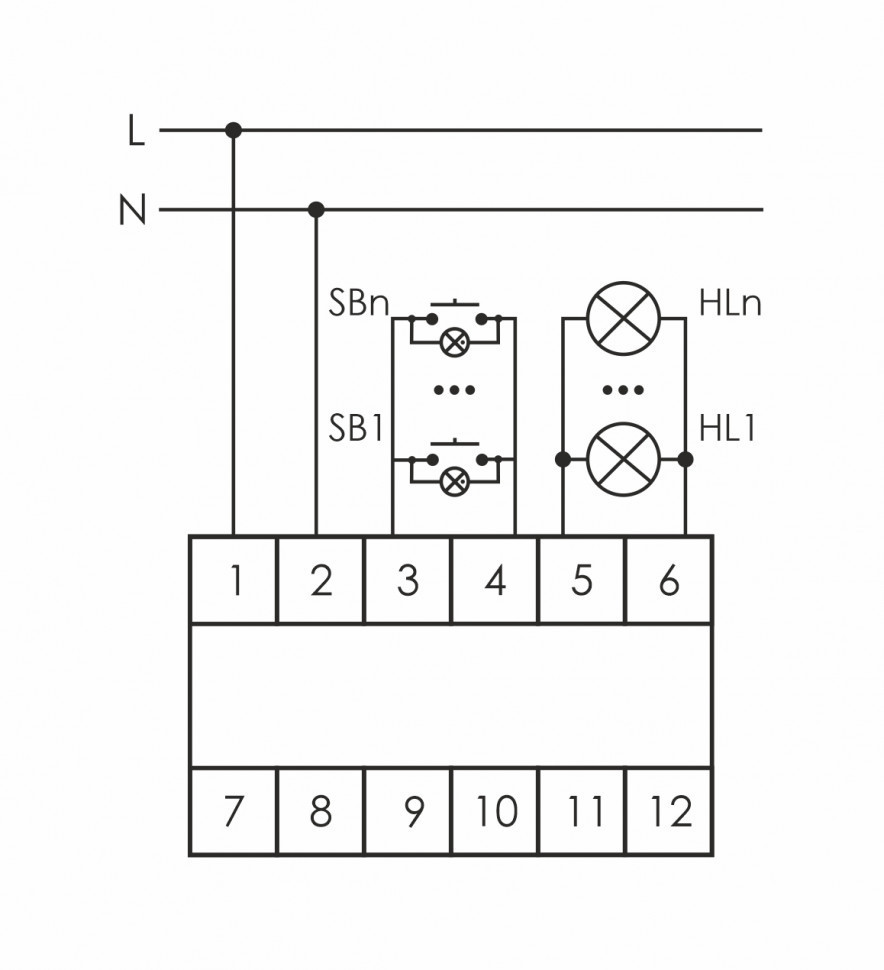

Включение/отключение установленного уровня яркости света произойдет после подачи электрического импульса на вход управления регулятора освещенности замыканием выключателя кнопочного типа (без фиксации). Нажатие и удерживание выключателя (более 1 с) изменяет уровень яркости света от минимального до максимального значения. Повторное нажатие и удерживание выключателя (более 1 с) изменяет яркость света от максимального до минимального значения. Выбранный уровень яркости сохраняется в памяти регулятора освещенности. После каждого включения регулятор возвращается к ранее установленной яркости свечения. При пропадании сети питания ранее установленная яркость свечения не сохраняется в памяти регулятора освещенности.
