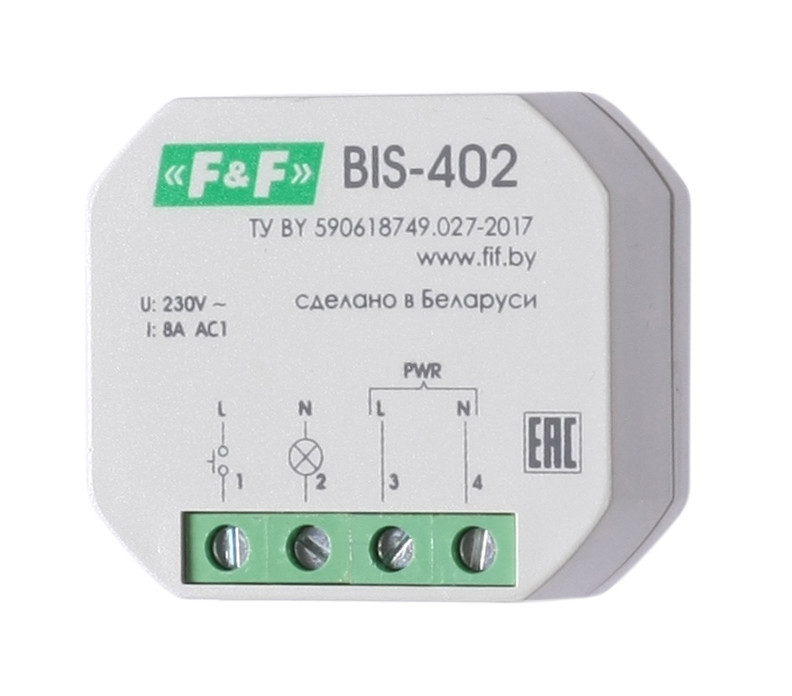

Реле импульсный (бистабильный) BIS-402 EA01.005.002 F&F

Артикул
EA01.005.002

Код ETIM
EC000188

Напряжение питания, В
230 АС

Максимальный коммутируемый ток, А (AC-1)
8

Максимальная мощность нагрузки

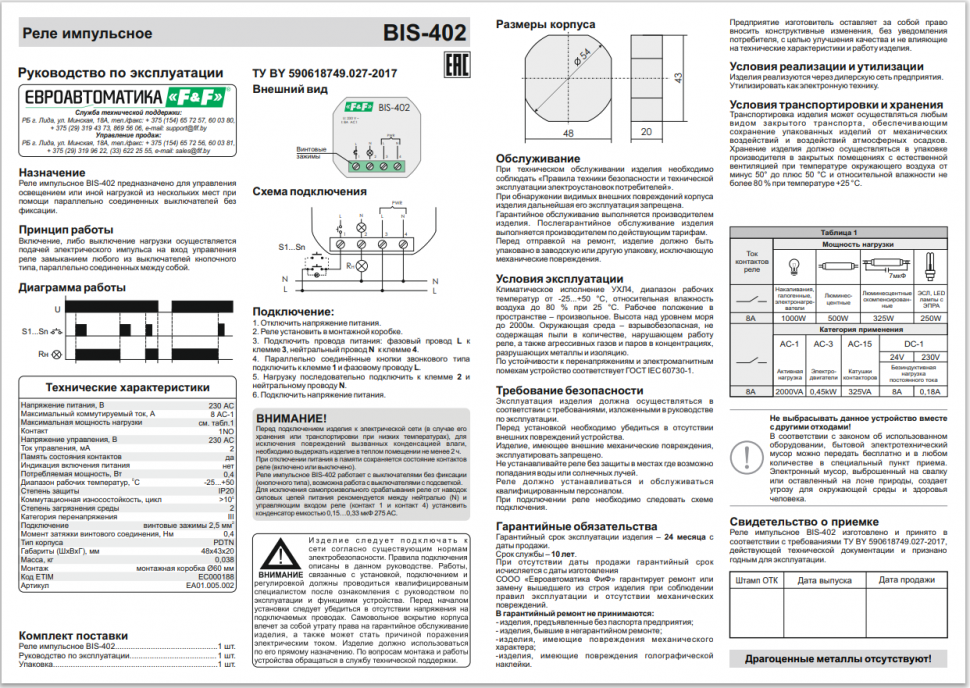

см. табл. 1 Руководства

Контакт
1NO

Количество каналов
одноканальное

Напряжение управления
230 В AC

Ток управления
2 мА

Память состояния контактов
да

Диапазон рабочих температур
от -25°С до +50°С
Потребляемая мощность
0,4 Вт

Коммутационная износостойкость
>100000 циклов

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ)
48x43x20 мм

Тип корпуса
PDTN

Степень защиты
IP 20

Подключение винтовые зажимы
2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Масса
0,038 кг

Монтаж
в монтажную коробку

Назначение
Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Обзор на канале

Особенности
- память состояния контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 8 А;

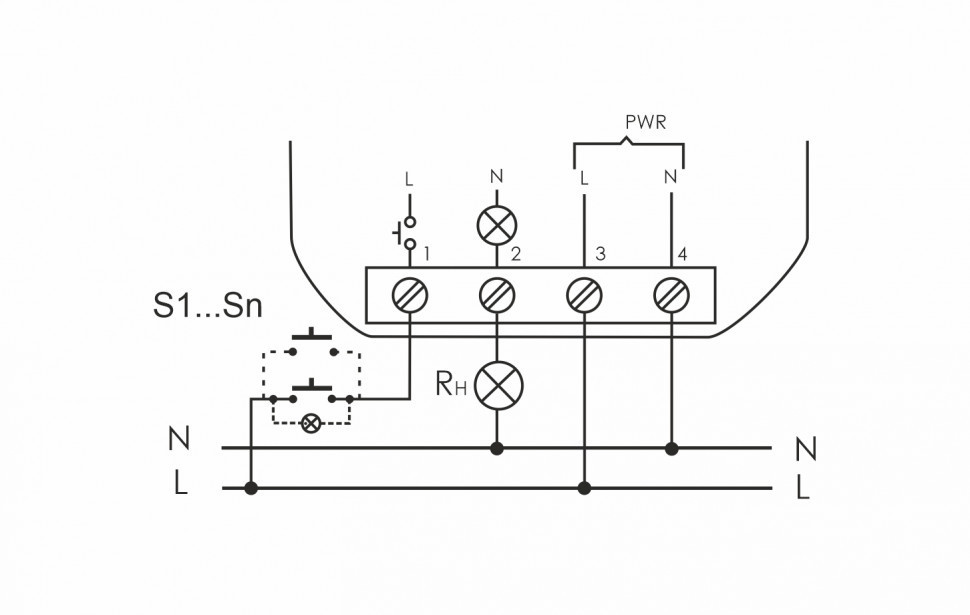

- для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между нейтралью (N) и управляющим входом реле (контакт 1 и контакт 4) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

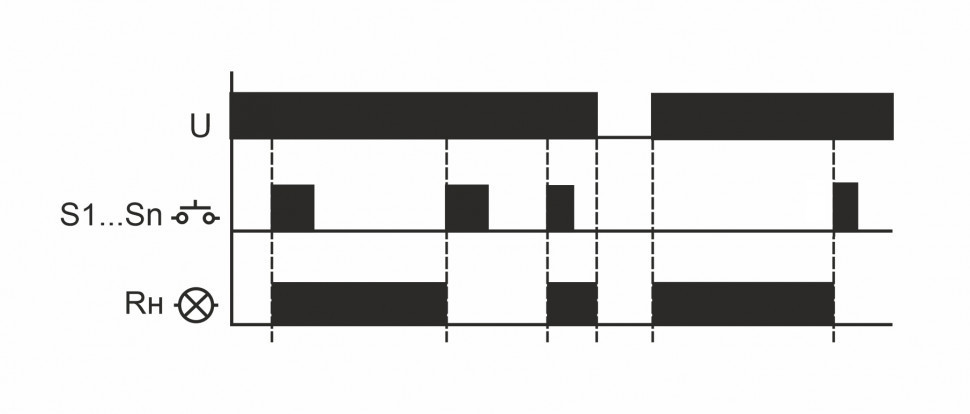

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
