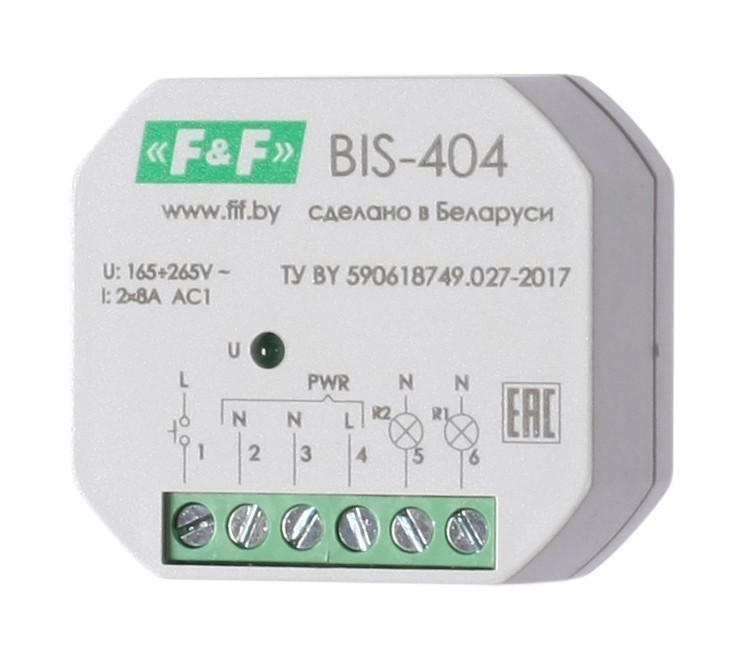

Реле импульсный (бистабильный) BIS-404 EA01.005.006 F&F

Артикул
EA01.005.006

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
2x8

Максимальная мощность нагрузки

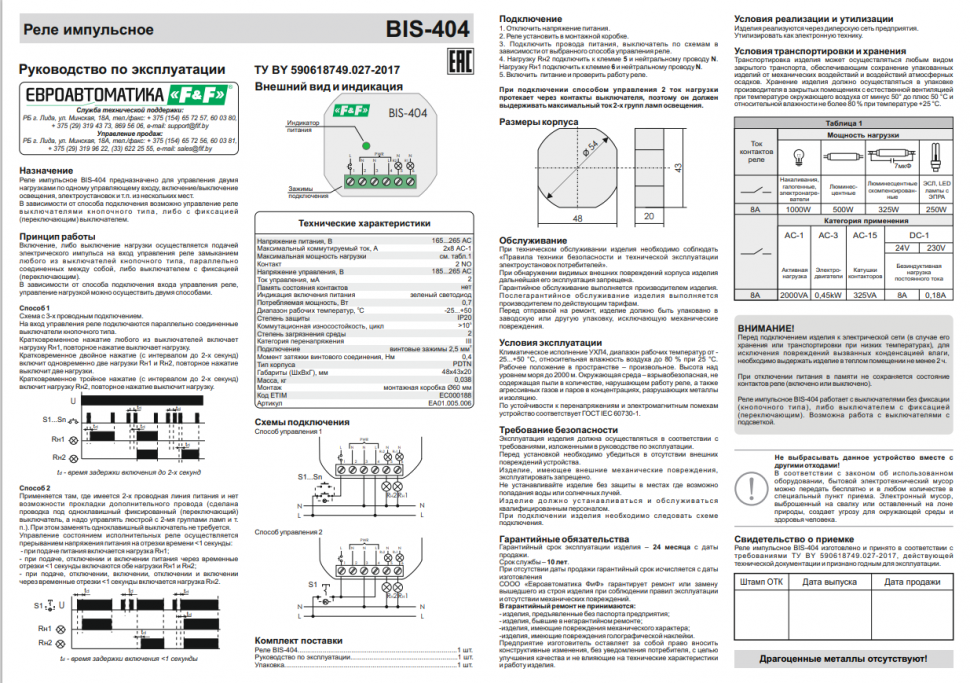

см. табл. 1 Руководства

Контакт
2NO

Количество каналов
двухканальное

Ток управления
2 мА

Напряжение управления
185-265 В

Память состояния контактов
нет

Индикация включения питания
зеленый светодиод

Диапазон рабочих температур
от -25°С до +50°С
Коммутационная износостойкость
>100000 циклов

Степень загрязнения среды
2

Категория перенапряжения
III

Потребляемая мощность
0,7 Вт

Габариты (ШхВхГ)
48x43x25 мм

Тип корпуса
PDT

Степень защиты
IP 20

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Масса
0,038 кг

Монтаж
в монтажную коробку

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест. В зависимости от способа подключения возможно управление реле выключателями кнопочного типа, либо с фиксацией (переключающим) выключателем.

Особенности
- два исполнительных реле;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х8 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы

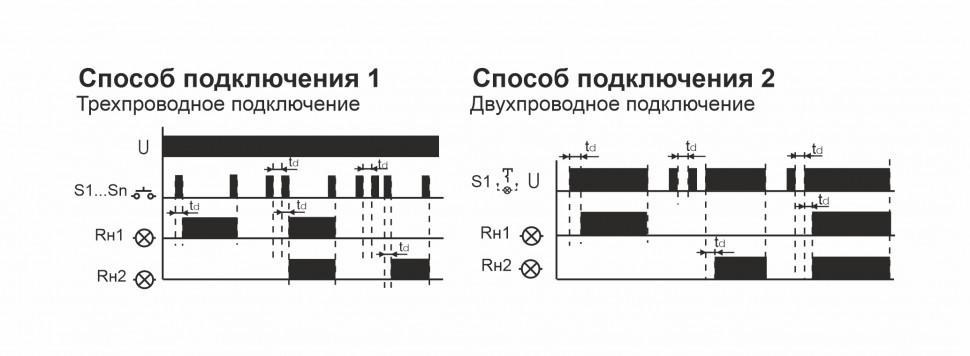

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой, либо выключателем с фиксацией (переключающим). В зависимости от способа подключения входа управления реле, управление нагрузкой можно осуществить двумя способами.

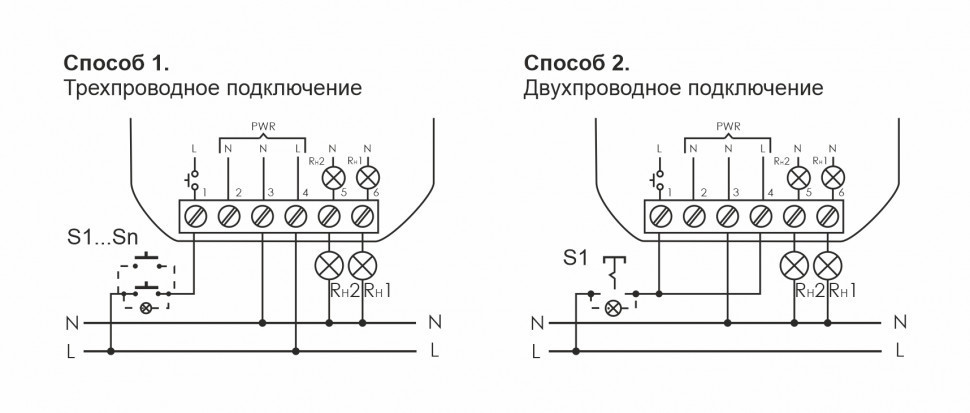

Способ 1
Схема с 3-х проводным подключением. На вход управления реле подключаются параллельно соединенные выключатели кнопочного типа. Кратковременное нажатие любого из выключателей включает нагрузку Rн1, повторное нажатие выключает нагрузку. Кратковременное двойное нажатие (с интервалом до 2 секунд) включит одновременно две нагрузки Rн1 и Rн2, повторное нажатие выключит две нагрузки. Кратковременное тройное нажатие (с интервалом до 2 секунд) включит нагрузку Rн2, повторное нажатие выключит нагрузку.
Способ 2
Применяется там, где имеется 2-х проводная линия питания и нет возможности прокладки дополнительного провода (сделана проводка под одноклавишный фиксированный (переключающий) выключатель, а надо управлять люстрой с 2-мя группами ламп и т. п.). При этом заменять одноклавишный выключатель не требуется.
Управление включением нагрузки Rн1 в три цикла:
Цикл первый - кратковременно, продолжительностью не более 1 секунды, включить и выключить выключатель. Цикл второй – через время не более 1 секунды снова включить выключатель оставить во включенном состоянии, нагрузка Rн1 включена. Цикл третий – выключить нагрузку Rн1 переводом выключателя в выключенное положение.
Включение нагрузки Rн2 осуществляется аналогичным способом в три цикла, за исключением: в первом цикле необходимо два раза с интервалом не более 1 секунды включить и выключить выключатель.
Включение нагрузки Rн1 и Rн2 так же осуществляется в три цикла, за исключением: в первом цикле необходимо три раза с интервалом не более 1 секунды включить и выключить выключатель.
