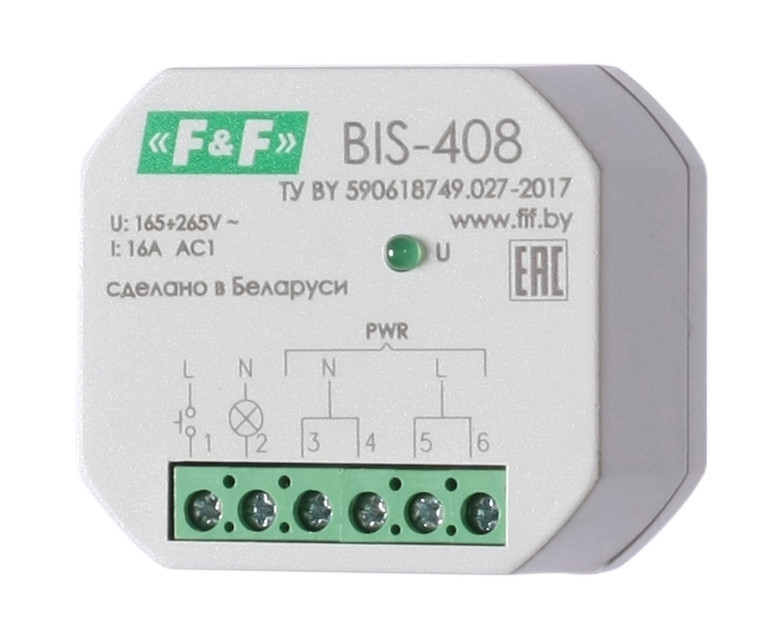

Реле импульсный (бистабильный) BIS-408 EA01.005.008 F&F

Артикул
EA01.005.008

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки

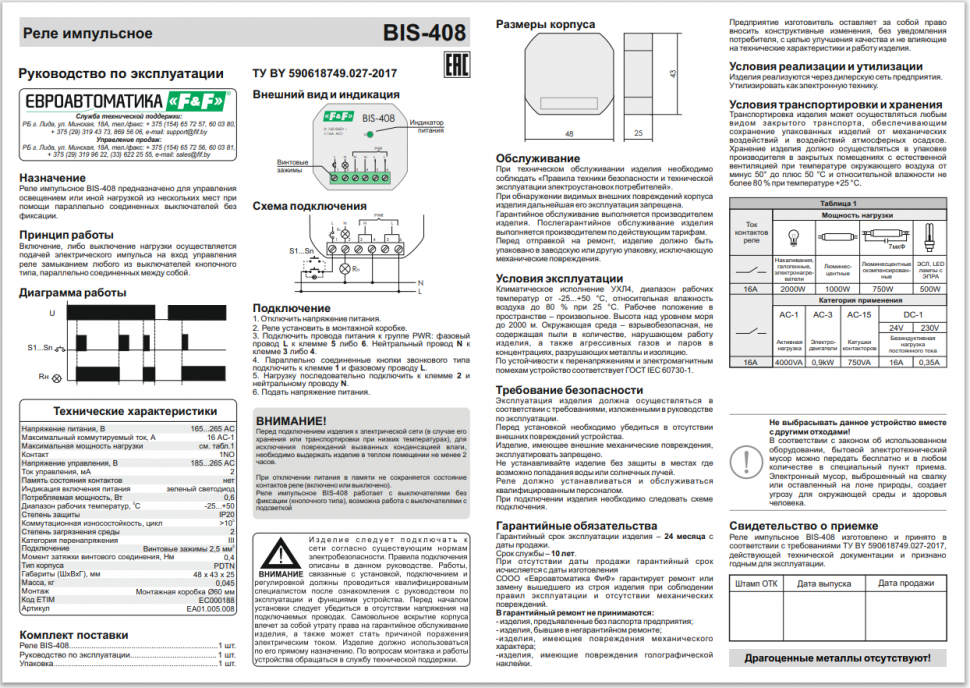

см. табл. 1 Руководства

Контакт
1NO

Количество каналов
одноканальное

Напряжение управления, В
185…265 AC

Ток управления, мА
2

Память состояния контактов
нет

Индикация включения питания
зеленый светодиод

Диапазон рабочих температур, °С
-25…+50

Степень защиты
IP20

Коммутационная износостойкость, циклов
>100000

Потребляемая мощность, Вт
0,6

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ), мм
48х43х25

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения, Нм
0,4

Тип корпуса
PDTN

Масса, кг
0,045

Монтаж
в монтажную коробку

Назначение
Предназначено для управления освещением или иной нагрузкой из нескольких мест при помощи параллельно соединенных выключателей без фиксации.

Особенности
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

Принцип работы

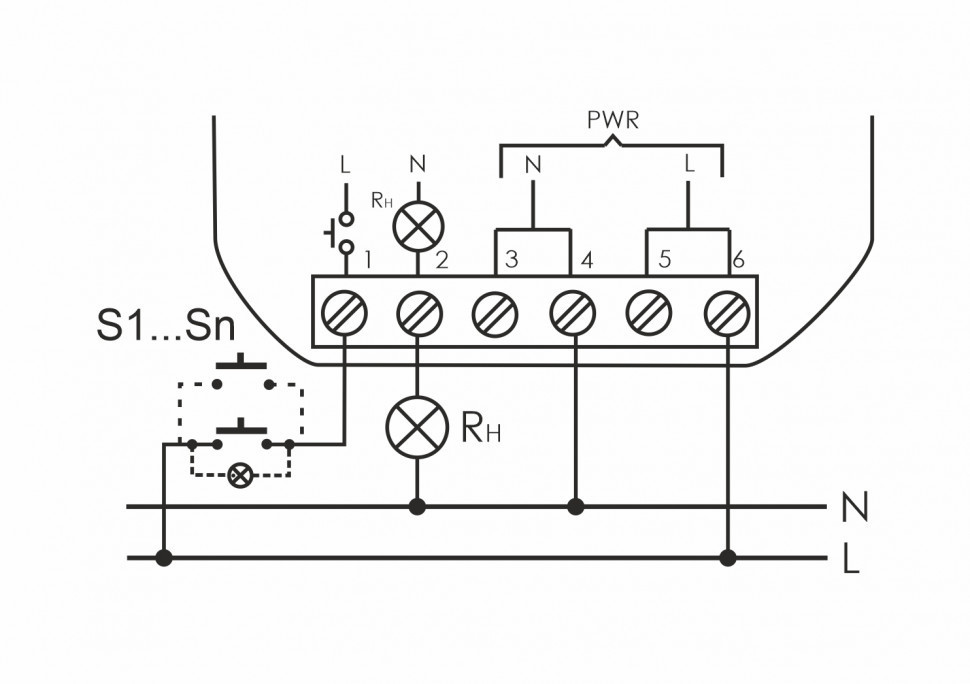

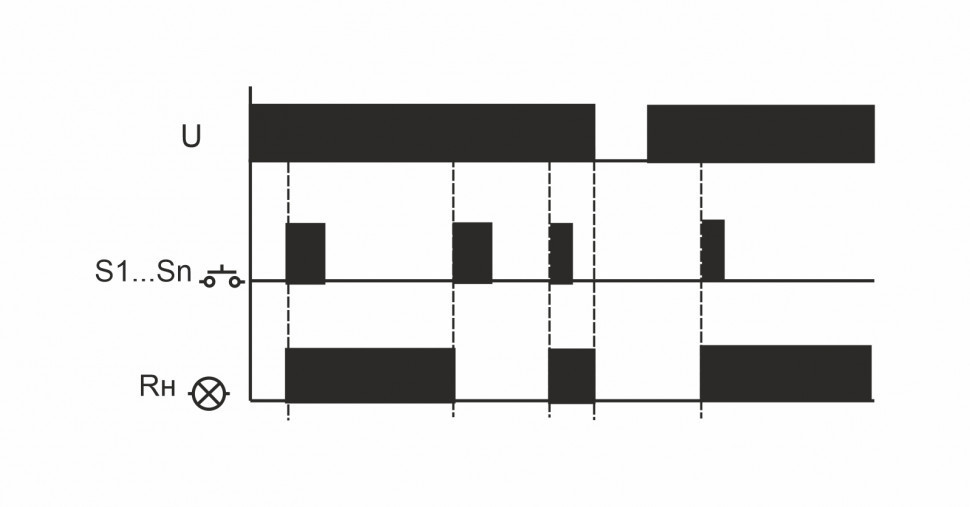

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
