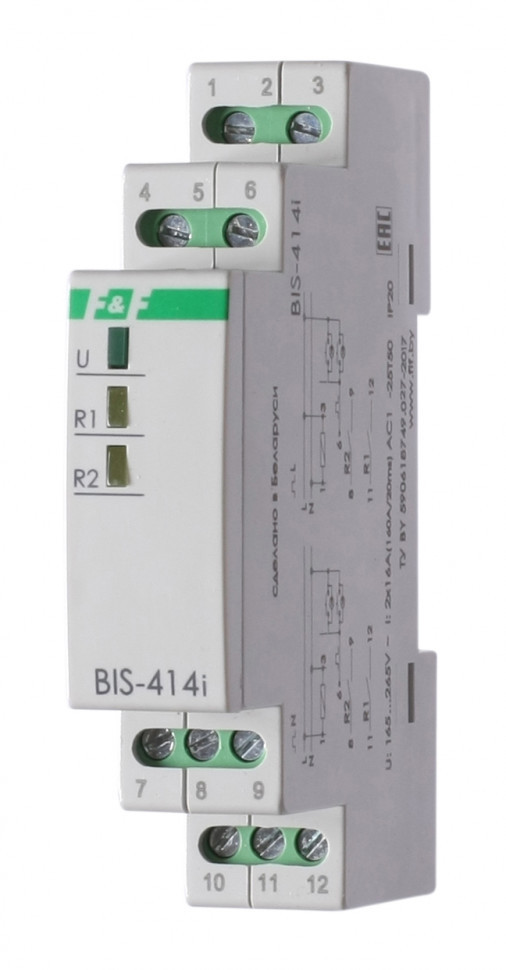

Реле импульсный (бистабильный) BIS-414i

Технические характеристики

Артикул EA01.005.015 Код ETIM EC000188 Напряжение питания, В 165-265 АС Максимальный коммутируемый ток, А (AC-1) 2x16 (120 А/20 мс) Максимальная мощность нагрузки см. табл. 1 Руководства Контакт 2NO Количество каналов двухканальное Напряжение управления 185-265 В AC Ток управляющего контакта <5 мА Память состояния контактов нет Индикация включения питания зеленый светодиод Индикация включения нагрузки желтый светодиод Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 0,7 Вт Коммутационная износостойкость >100000 циклов Степень загрязнения среды 2 Категория перенапряжения III Степень защиты IP20 Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Масса 0,079 кг Монтаж на DIN-рейку

Отличительные особенности:

Коммутация нагрузки с большим пусковым током – 2х16 А (120A/20ms).

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

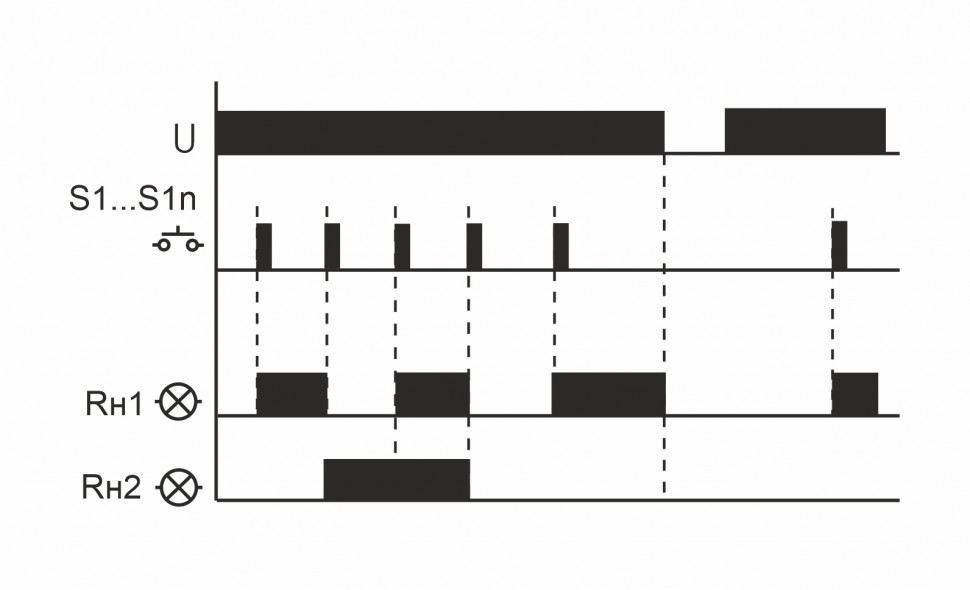

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управ
