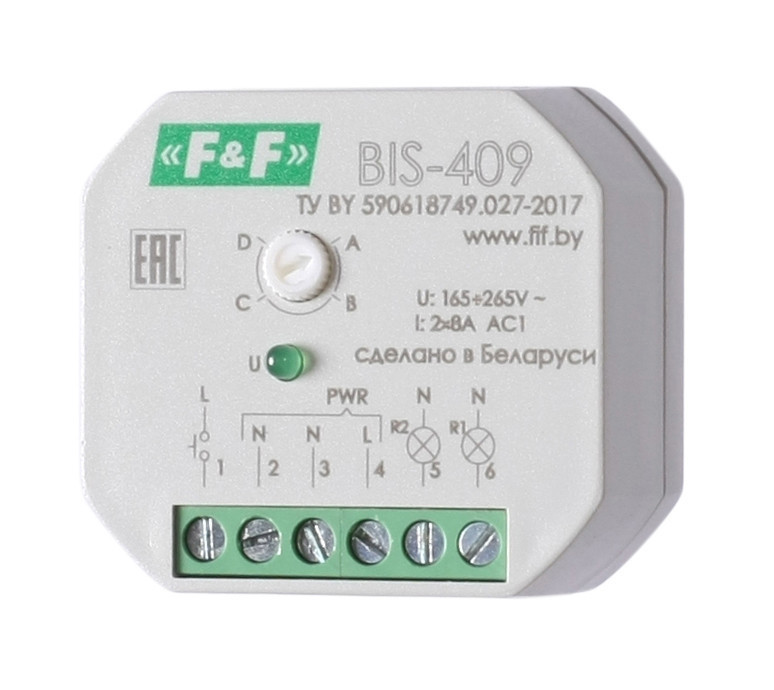

Реле импульсный (бистабильный) BIS-409 EA01.005.009 F&F

Артикул
EA01.005.009

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
2x8

Максимальная мощность нагрузки
см. табл. 1 Руководства

Контакт
2NO

Количество каналов
двухканальное

Ток управления, не более
2 мА

Напряжение управления
185-265 В AC

Память состояния контактов
нет

Индикация включения питания
зеленый светодиод

Диапазон рабочих температур
от -25 до +50°С
Потребляемая мощность
1 Вт

Коммутационная износостойкость
>100000 циклов

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ)
48x43x25 мм

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Тип корпуса
PDTN

Степень защиты
IP20

Масса
0,038 кг

Монтаж
в монтажную коробку

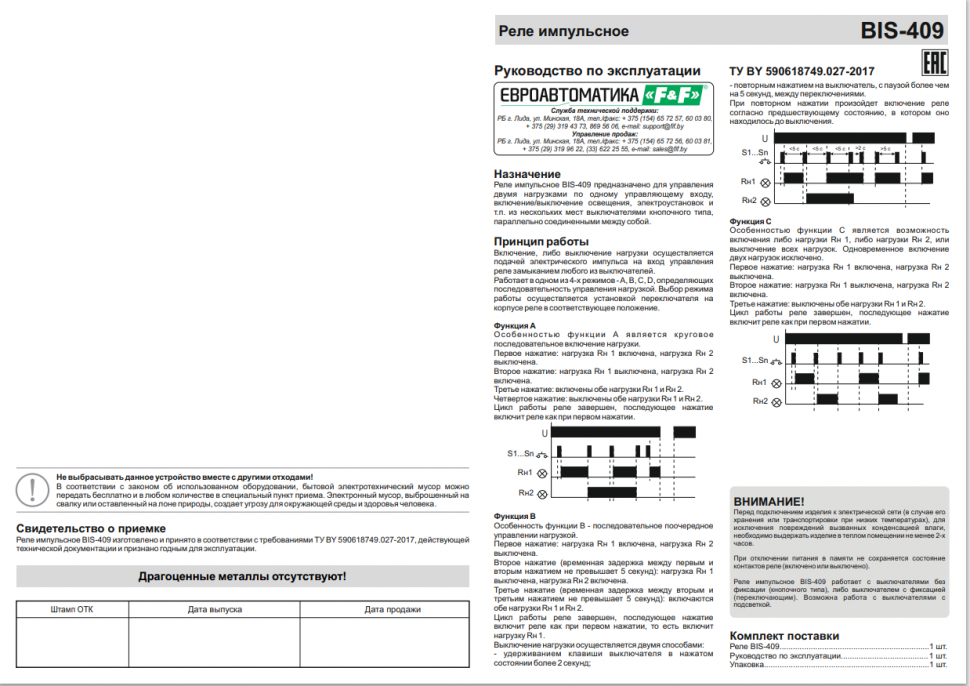

Назначение

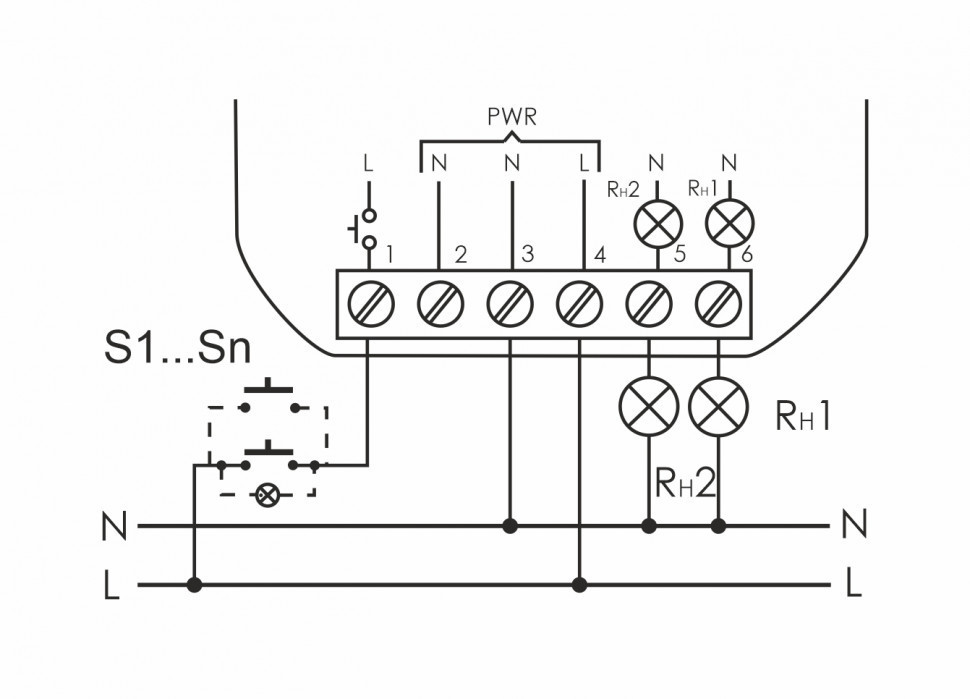

Обеспечивает управление двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- два исполнительных реле;
- последовательное управление нагрузкой;
- без памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х8 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей. Работает в одном из 4-х режимов - A, B, C, D, определяющих последовательность управления нагрузкой. Выбор режима работы осуществляется установкой переключателя на корпусе реле в соответствующее положение.

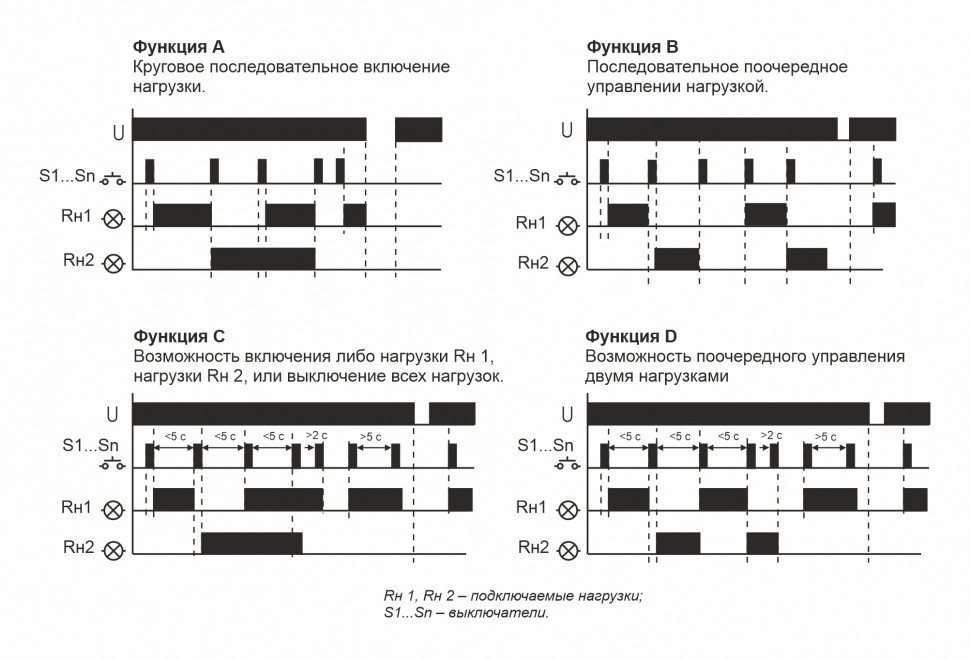

Функция А
Особенностью функции А является круговое последовательное включение нагрузки. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: включены обе нагрузки Rн 1 и Rн 2. Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.

Функция В
Особенность функции В - последовательное поочередное управлении нагрузкой. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие (временная задержка между вторым и третьим нажатием не превышает 5 секунд): включаются обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии, то есть включит нагрузку Rн 1. Выключение нагрузки осуществляется двумя способами:
- удерживанием клавиши выключателя в нажатом состоянии более 2 секунд;
- повторным нажатием на выключатель, с паузой более чем на 5 секунд, между переключениями.
При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения.

Функция C
Особенностью функции С является возможность включения либо нагрузки Rн 1, либо нагрузки Rн 2, или выключение всех нагрузок. Одновременное включение двух нагрузок исключено. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Третье нажатие: выключены обе нагрузки Rн 1 и Rн 2. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.

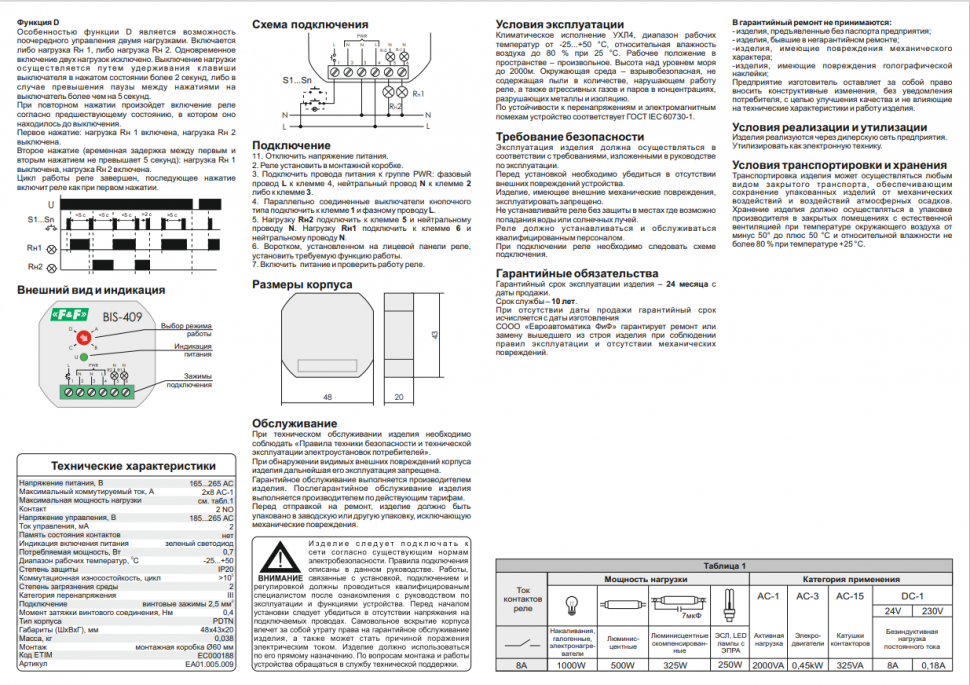

Функция D
Особенностью функции D является возможность поочередного управления двумя нагрузками. Включается либо нагрузка Rн 1, либо нагрузка Rн 2. Одновременное включение двух нагрузок исключено. Выключение нагрузки осуществляется путем удерживания клавиши выключателя в нажатом состоянии более 2 секунд, либо в случае превышения паузы между нажатиями на выключатель более чем на 5 секунд. При повторном нажатии произойдет включение реле согласно предшествующему состоянию, в котором оно находилось до выключения. Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена. Второе нажатие (временная задержка между первым и вторым нажатием не превышает 5 секунд): нагрузка Rн 1 выключена, нагрузка Rн 2 включена. Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
