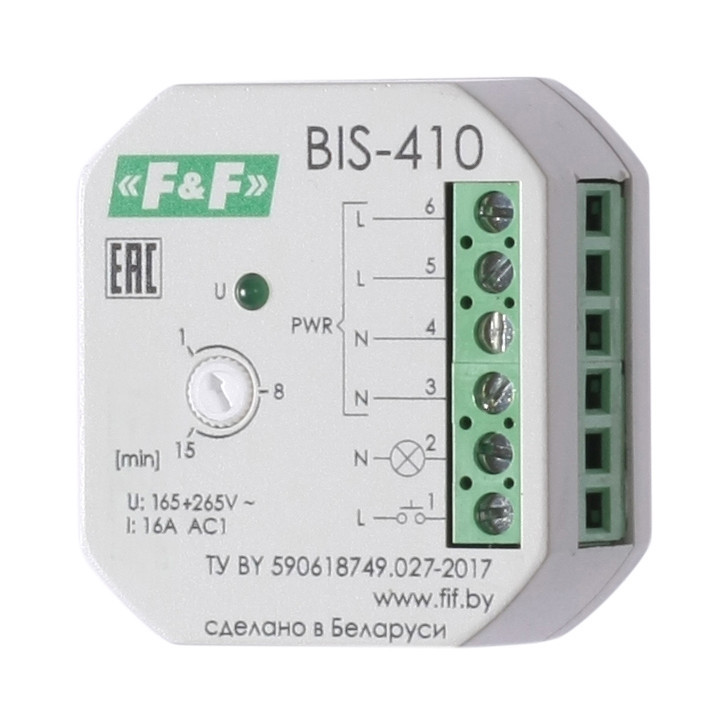

Реле импульсный (бистабильный) BIS-410 EA01.005.010 F&F

Артикул
EA01.005.010

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки
см. табл. 1

Контакт
1NO

Количество каналов
одноканальное

Напряжение управления
185-265 В AC

Ток управления, не более
<5 мА

Память состояния контактов
нет

Задержка отключения (регулируемая)
1-15 мин.

Индикация включения питания
зеленый светодиод

Диапазон рабочих температур
от -25 до +50°С
Коммутационная износостойкость
>100000 циклов

Потребляемая мощность
0,7 Вт

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ)
48x43x25 мм

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Тип корпуса
PDTN

Степень защиты
IP 20

Масса
0,047 кг

Монтаж
в монтажную коробку

Назначение
Предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 15 минут.

Особенности
- таймер времени с настраиваемой задержкой выключения в интервале от 1 до 15 минут;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., либо управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.

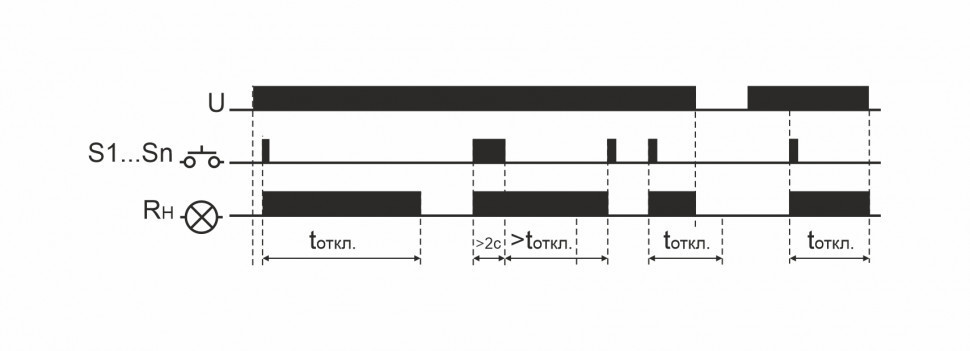

Принцип работы

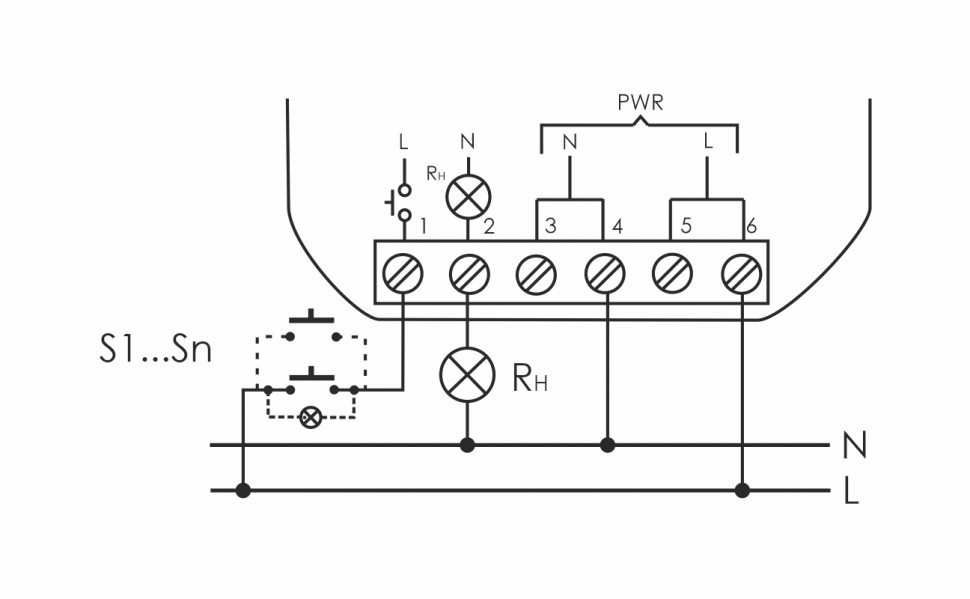

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 15 минут. Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.
