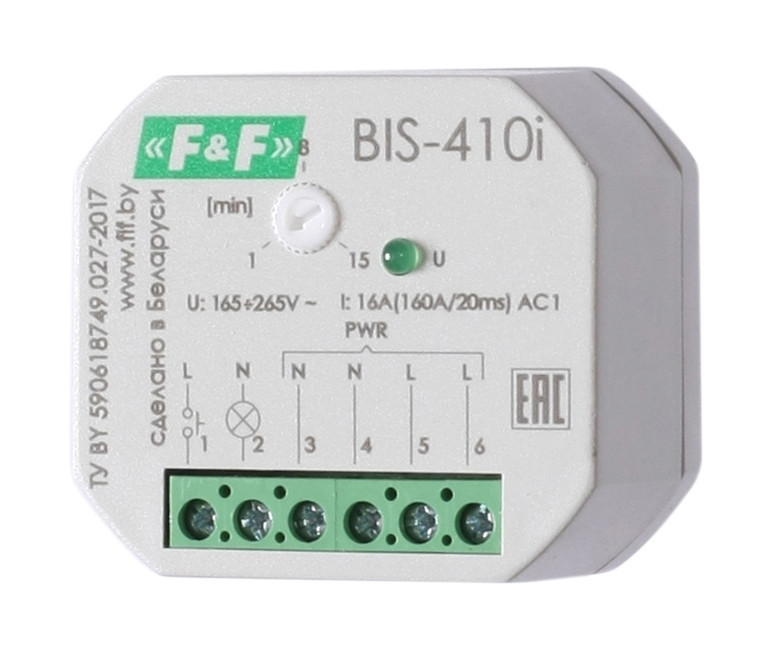

Реле импульсный (бистабильный) BIS-410i

Технические характеристики

Артикул

EA01.005.016





Код ETIM

EC000188





Напряжение питания, В

165-265 АС





Максимальный коммутируемый ток, А (AC-1)

16 (120 А/20 мс)





Контакт

1NO





Количество каналов

одноканальное





Максимальная мощность нагрузки

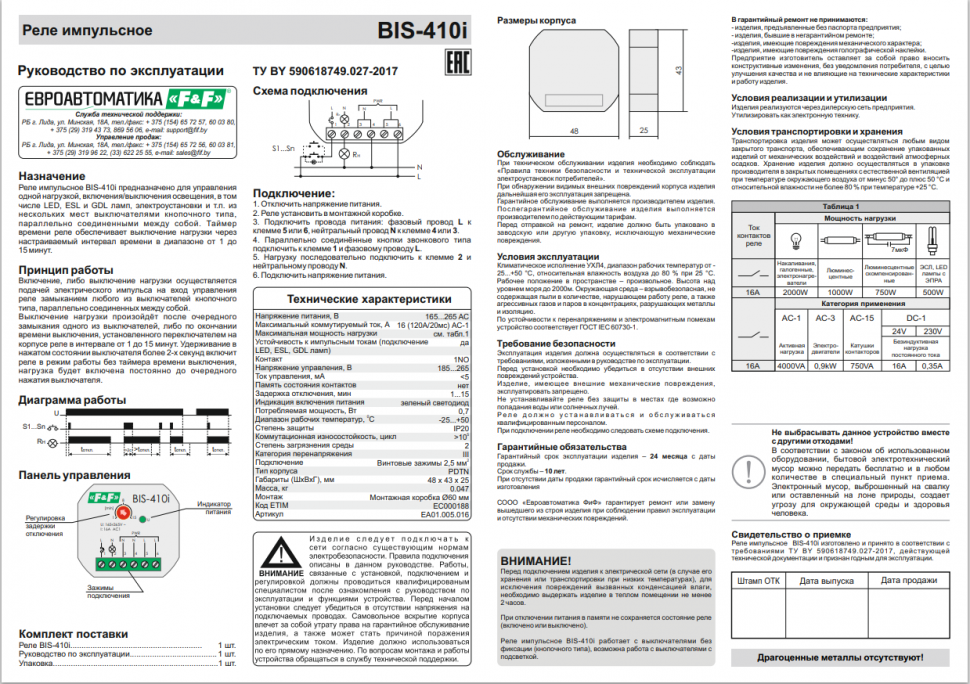

см. табл. 1 Руководства





Напряжение управления

185-265 В AC





Ток управляющего контакта

<5 мА





Память состояния контактов

нет





Задержка отключения (регулируемая)

1-15 мин





Индикация включения питания

зеленый светодиод





Потребляемая мощность

0,7 Вт





Диапазон рабочих температур

от -25 до +50°С





Коммутационная износостойкость

>100000 циклов





Степень защиты

IP20





Степень загрязнения среды

2





Категория перенапряжения

III





Габариты (ШхВхГ)

48х43х25 мм





Тип корпуса

PDTN





Подключение

винтовые зажимы 2,5 мм2





Момент затяжки винтового соединения

0,4 Нм





Масса

0,047 кг





Монтаж

в монтажную коробку

Отличительные особенности:

Коммутация нагрузки с большим пусковым током – 120A/20ms. Установка в монтажную коробку. Таймер задержки отключения.

Назначение
Предназначено для управления одной нагрузкой, включение/выключение освещения, электроустановки и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. Таймер времени реле обеспечивает выключение нагрузки через настраиваемый интервал времени в диапазоне от 1 до 15 минут.

Особенности
- таймер времени с настраиваемой задержкой выключения в интервале от 1 до 15 минут;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., либо управление включением/выключением электроустановки, где требуется задержка выключения в пределах определенного интервала времени.

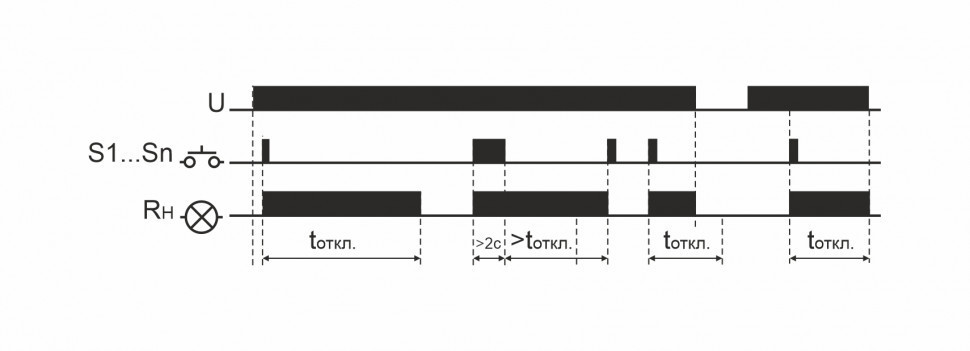

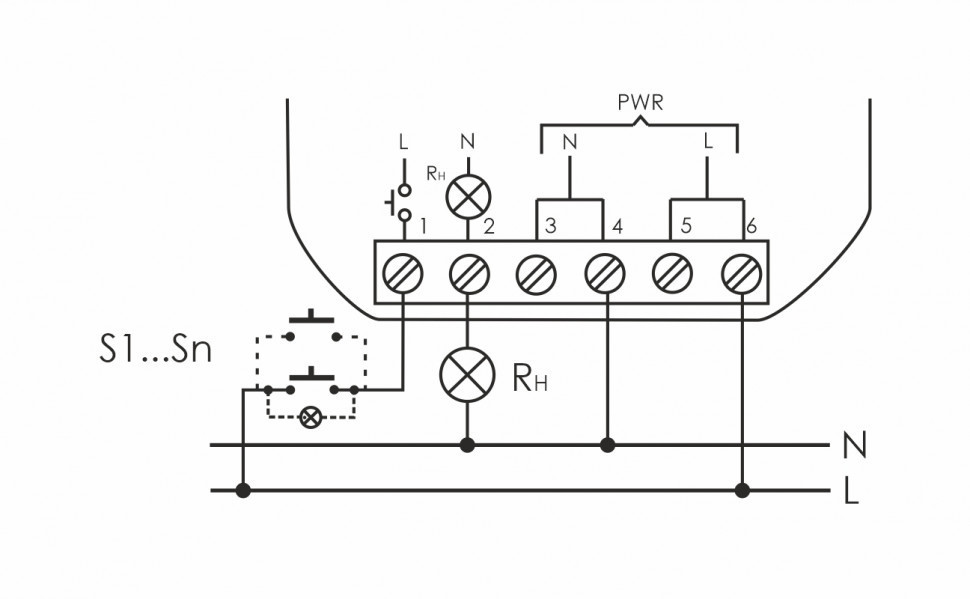

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Выключение нагрузки произойдёт после очередного замыкания одного из выключателей, либо по окончании времени выключения, установленного переключателем на корпусе реле в интервале от 1 до 15 минут. Удерживание в нажатом состоянии выключателя более 2-х секунд включит реле в режим работы без таймера времени выключения, нагрузка будет включена постоянно до очередного нажатия выключателя.
