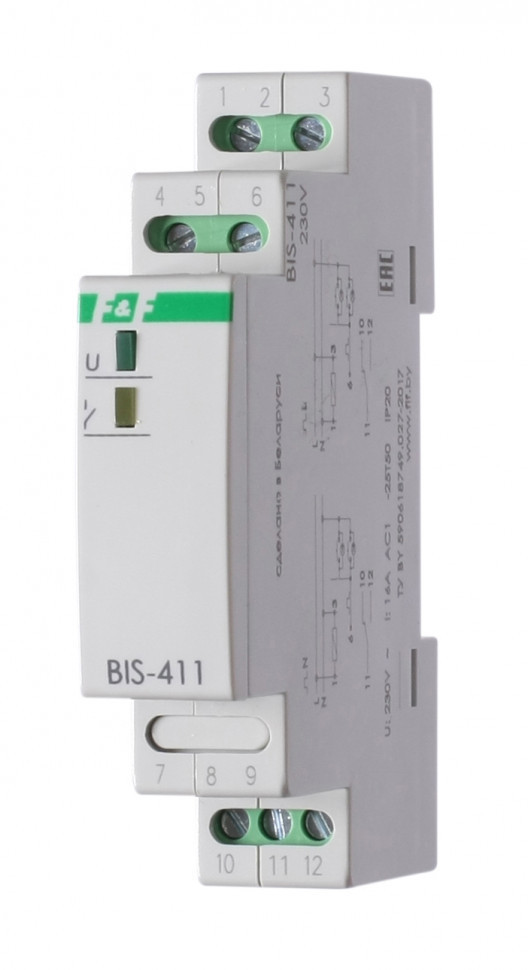

Реле импульсный (бистабильный) BIS-411 EA01.005.001 F&F

Артикул
EA01.005.001

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки

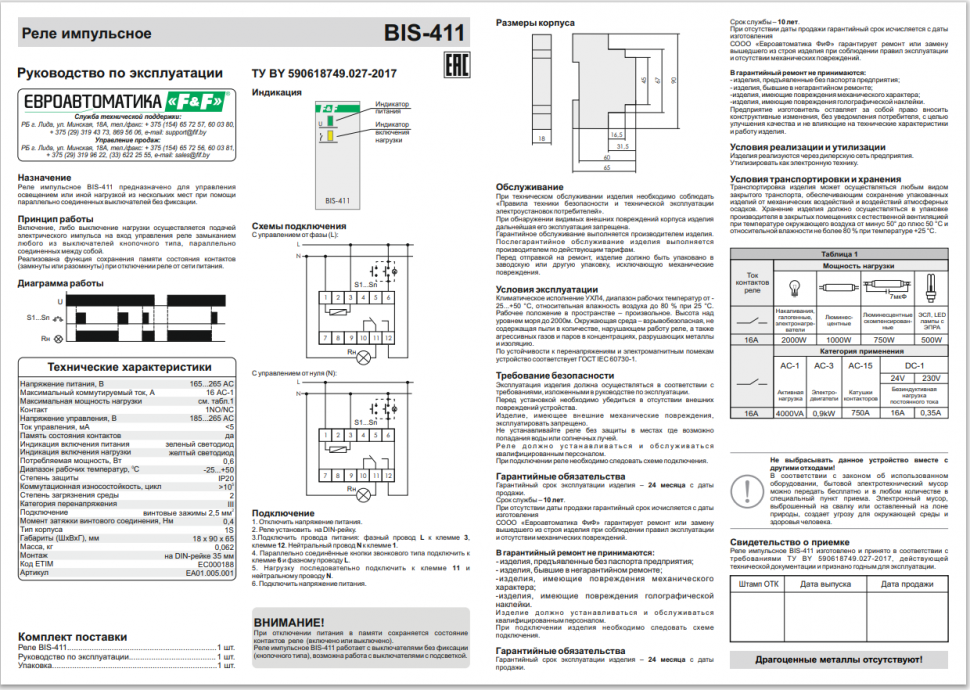

см. табл. 1 Руководства

Контакт
1NO/NC

Количество каналов
одноканальное

Напряжение управления
230 В AC

Ток управления
<5 мА

Память состояния контактов
да

Индикация включения питания
зеленый светодиод

Индикация включения нагрузки
желтый светодиод

Диапазон рабочих температур
от -25°С до +50°С
Потребляемая мощность
0,6Вт

Габариты (ШхВхГ)
18х90х65 мм

Коммутационная износостойкость
>100000 циклов

Степень загрязнения среды
2

Категория перенапряжения
III

Момент затяжки винтового соединения
0,4 Нм

Тип корпуса
1S

Степень защиты
IP 20

Масса
0,062 кг

Монтаж
на DIN-рейку

Назначение

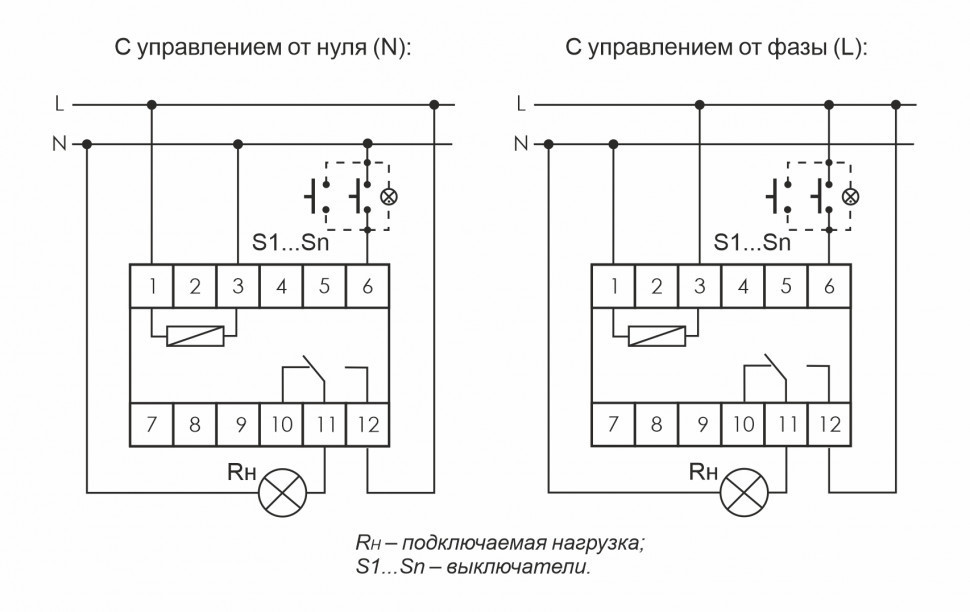

Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А;

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

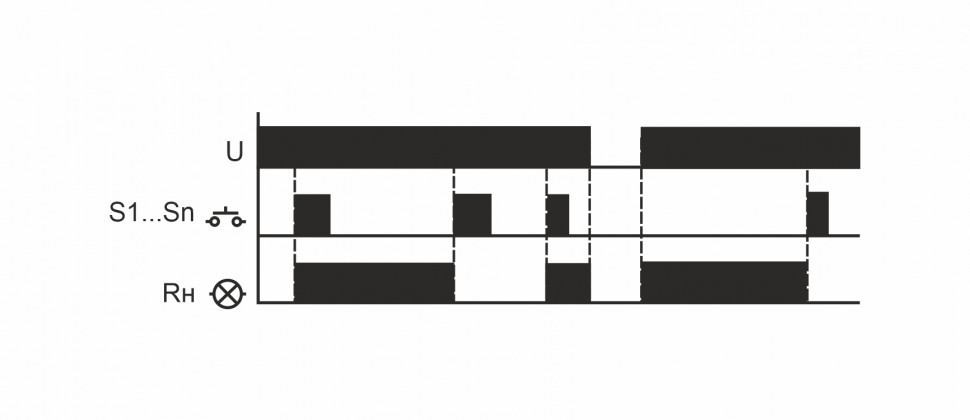

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.
