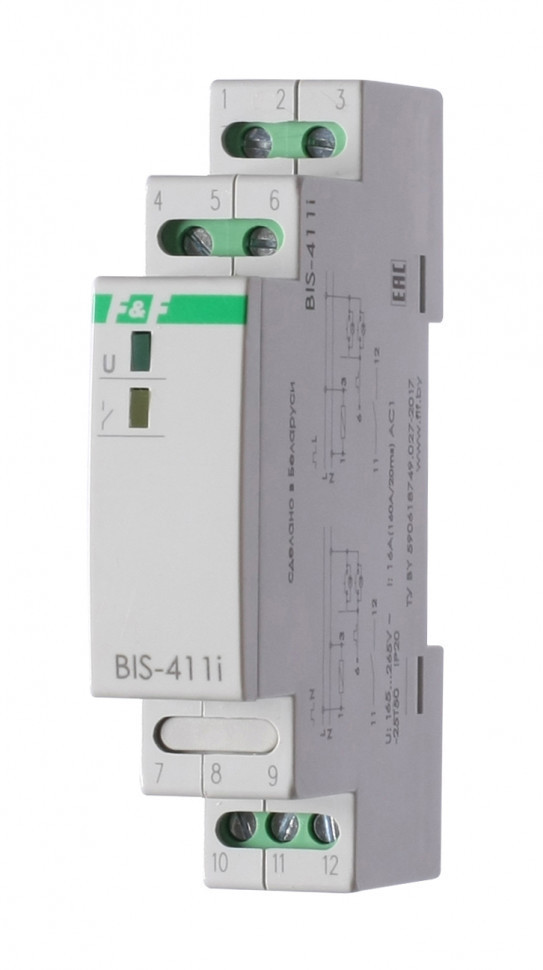

Реле импульсный (бистабильный) BIS-411i

Технические характеристики

Артикул EA01.005.017 Код ETIM EC000188 Напряжение питания, В 165-265 АС Максимальный коммутируемый ток, А (AC-1) 16 (120 А/20 мс) Максимальная мощность нагрузки см. табл. 1 Руководства Контакт 1NO Количество каналов одноканальное Напряжение управления 185-265 В AC Ток управляющего контакта <5 мА Память состояния контактов да Индикация включения питания зеленый светодиод Индикация включения нагрузки желтый светодиод Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 0,6 Вт Коммутационная износостойкость >100000 циклов Степень загрязнения среды 2 Категория перенапряжения III Степень защиты IP20 Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Масса 0,062 кг Монтаж на DIN-рейку

Отличительные особенности:

Коммутация нагрузки с большим пусковым током – 120A/20ms. Функция памяти состояния контактов

Назначение
Предназначено для включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановки.

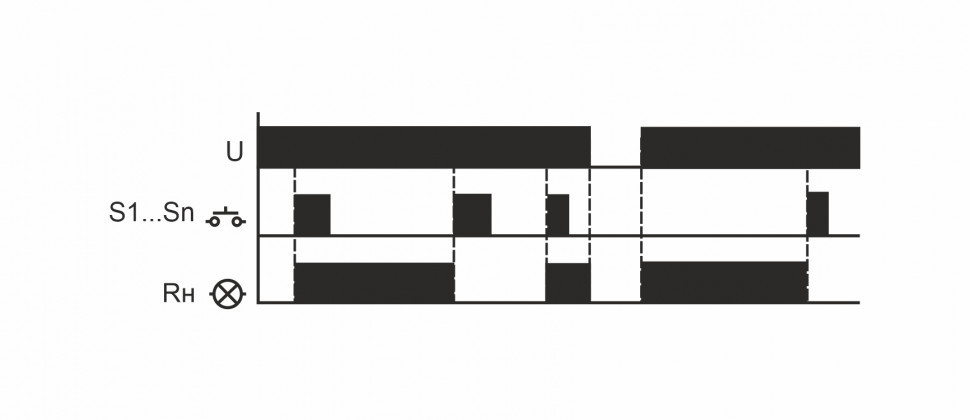

Принцип работы
Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Реализована функция сохранения памяти состояния кон
