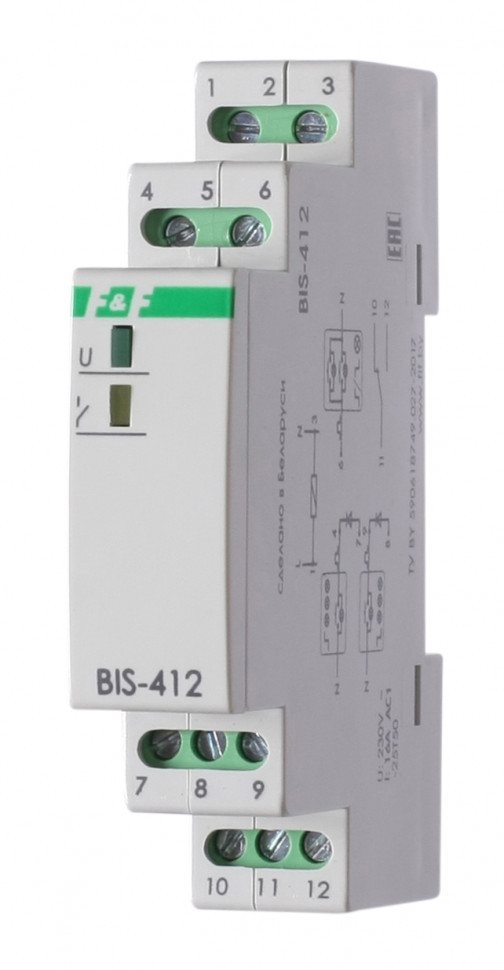

Реле импульсный (бистабильный) BIS-412 EA01.005.007 F&F

Артикул
EA01.005.007

Код ETIM
EC000188

Напряжение питания, В
230 АС

Максимальный коммутируемый ток, А (AC-1)
16

Максимальная мощность нагрузки
см. табл. 1 Руководства

Контакт
1NO/NC

Количество каналов
одноканальное

Напряжение управления
230 В AC

Ток управления, не более
<5 мА

Память состояния контактов
да

Индикация включения питания
зеленый светодиод

Индикация включения нагрузки
желтый светодиод

Диапазон рабочих температур
от -25°С до +50°С
Коммутационная износостойкость
>100000 циклов

Потребляемая мощность
0,6 Вт

Степень загрязнения среды
2

Категория перенапряжения
III

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Габариты (ШхВхГ)
18х90х65 мм

Тип корпуса
1S

Степень защиты
IP 20

Масса
0,062 кг

Монтаж
на DIN-рейку

Назначение
Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе - по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).

Особенности
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А;
- для исключения самопроизвольного срабатывания реле от наводок силовых цепей питания рекомендуется между питающим и управляющим входом реле (контакт 1 и контакты 4 и 9) установить конденсатор емкостью 0,15…0,33 мкФ 275 АС.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановки.

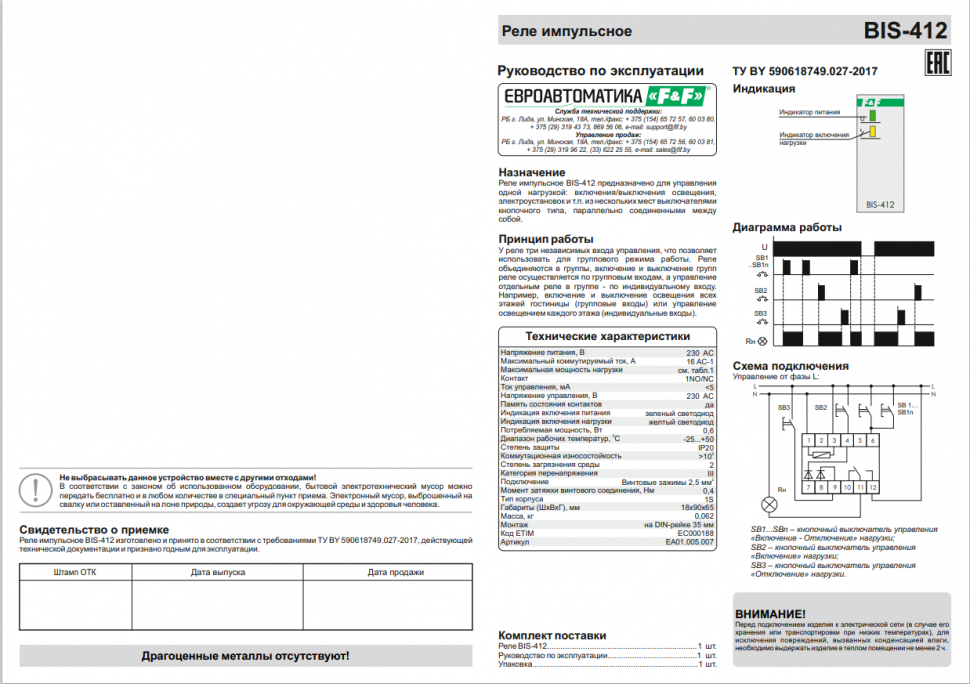

Принцип работы

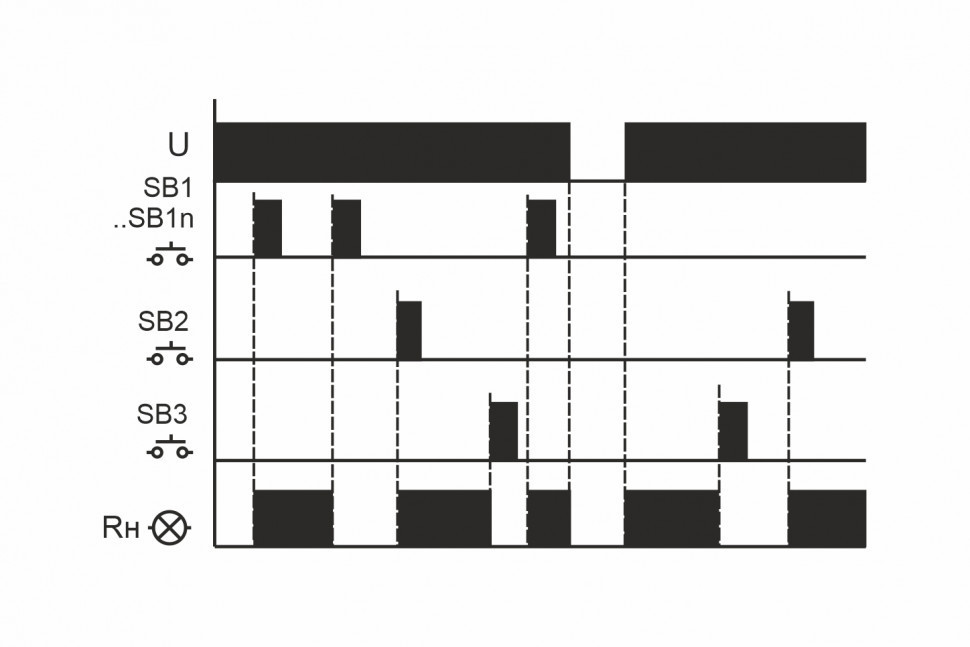

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.
Особенностью реле является возможность управлять нагрузкой по трем независимым входам управления, которые предназначены:

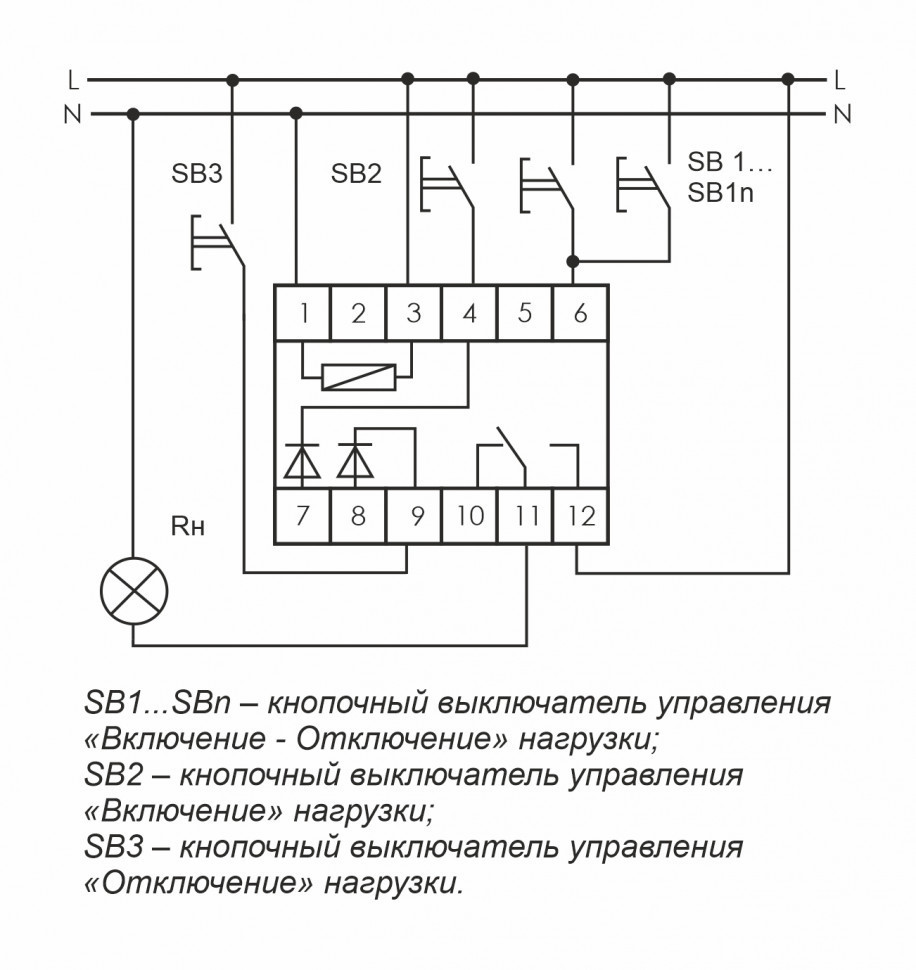

- включить/выключить нагрузку (контакт 6), управление осуществляется выключателями SB1…SB1n кнопочного типа, параллельно соединенными между собой;
- выключить нагрузку (контакт 9), управление осуществляется выключателем SB3 кнопочного типа;
- включить нагрузку (контакт 4), управление осуществляется выключателем SB2 кнопочного типа.

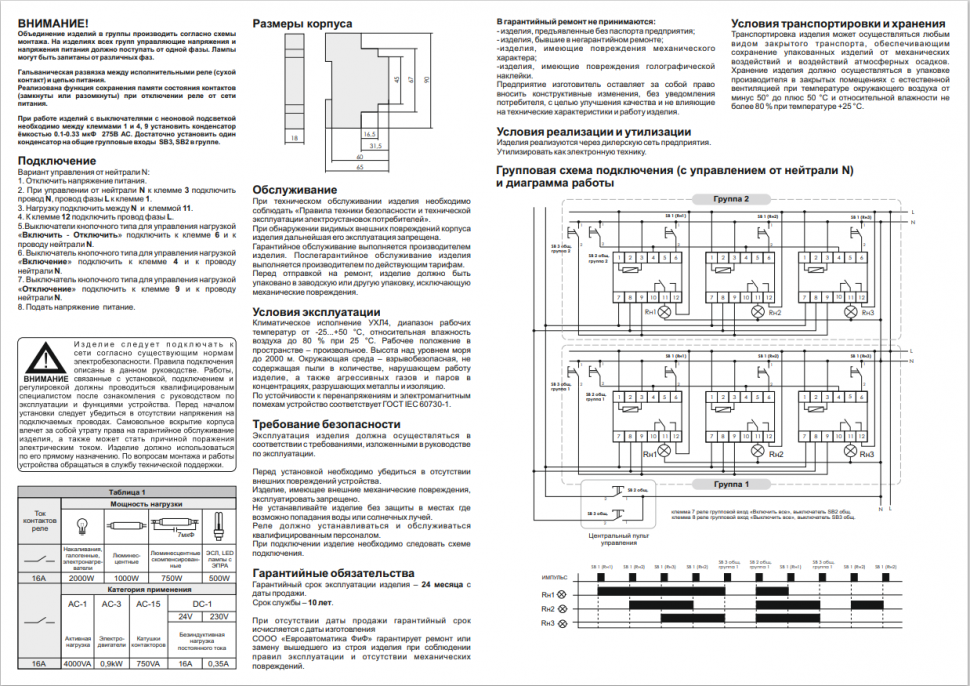

По групповым входам (контакт 7 «включение» и контакт 8 «выключение») несколько реле можно объединять в цепи управления освещением, реализовывать более сложные решения по централизованному управлению двумя и более группами освещения.
Реализована функция сохранения памяти состояния контактов (замкнуты или разомкнуты) при отключении реле от сети питания.
