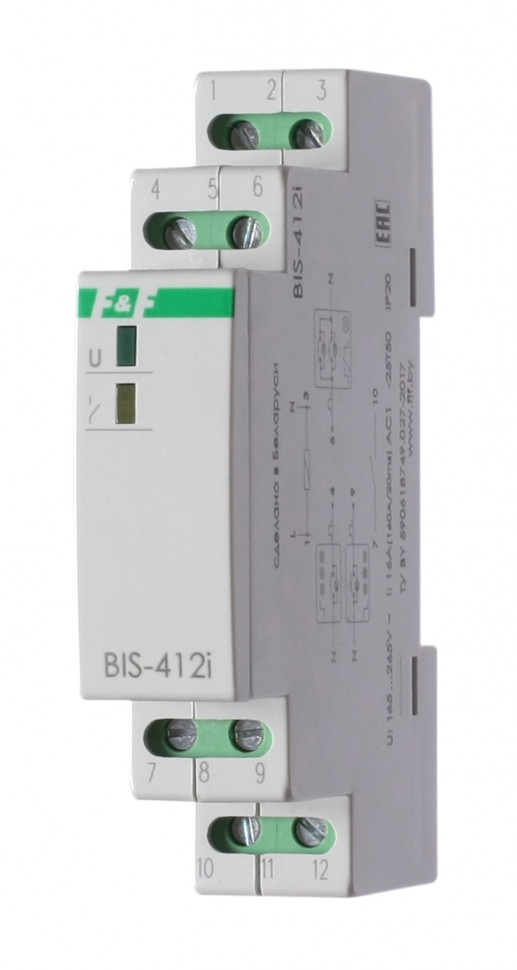

Реле импульсный (бистабильный) BIS-412i

Технические характеристики

Артикул EA01.005.018 Код ETIM EC000188 Напряжение питания, В 165-265 АС Максимальный коммутируемый ток, А (AC-1) 16 (120 А/20 мс) Максимальная мощность нагрузки см. табл. 1 Руководства Контакт 1NO Количество каналов одноканальное Напряжение управления 185-265 В AC Ток управляющего контакта <5 мА Память состояния контактов нет Индикация включения питания зеленый светодиод Индикация включения нагрузки желтый светодиод Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 0,6 Вт Коммутационная износостойкость >100000 циклов Степень защиты IP20 Степень загрязнения среды 2 Категория перенапряжения III Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Масса 0,062 кг Монтаж на DIN-рейку

Отличительные особенности:

Групповые входы управления. Максимальный ток нагрузки 16 А, коммутация нагрузки с большим пусковым током (120 A/ 20 мс).

Назначение

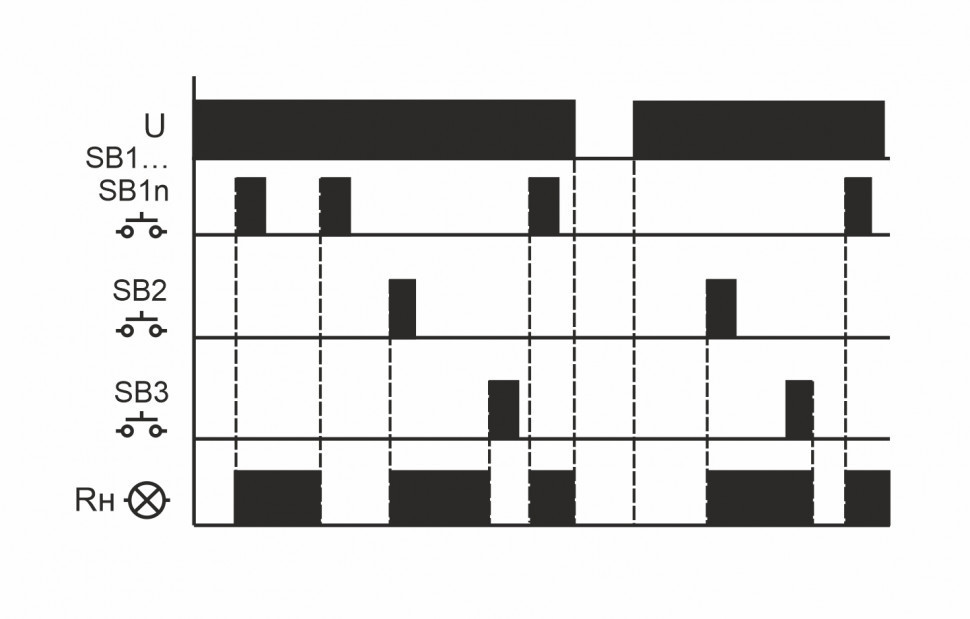

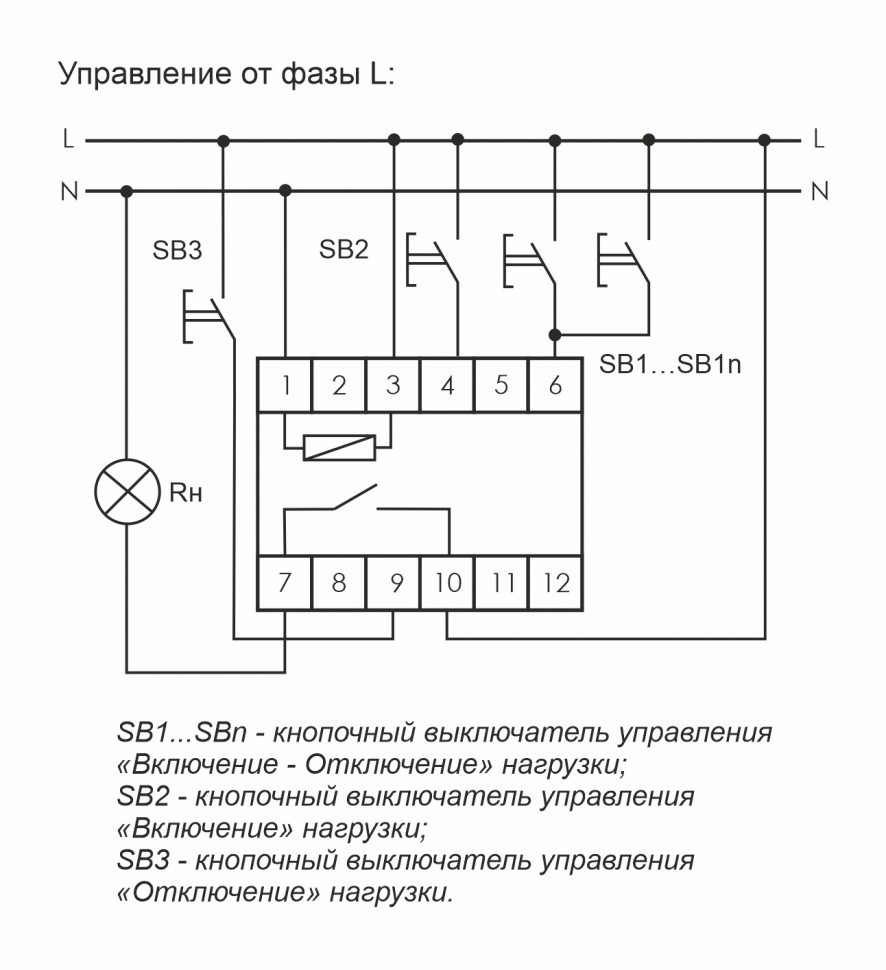

Предназначено для управления одной нагрузкой: включения/выключения освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой. У реле три независимых входа управления, что позволяет использовать для группового режима работы. Реле объединяются в группы, включение и выключение групп реле осуществляется по групповым входам, а управление отдельным реле в группе - по индивидуальному входу. Например, включение и выключение освещения всех этажей гостиницы (групповые входы) или управление освещением каждого этажа (индивидуальные входы).

Особенности
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- нет память контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms);
