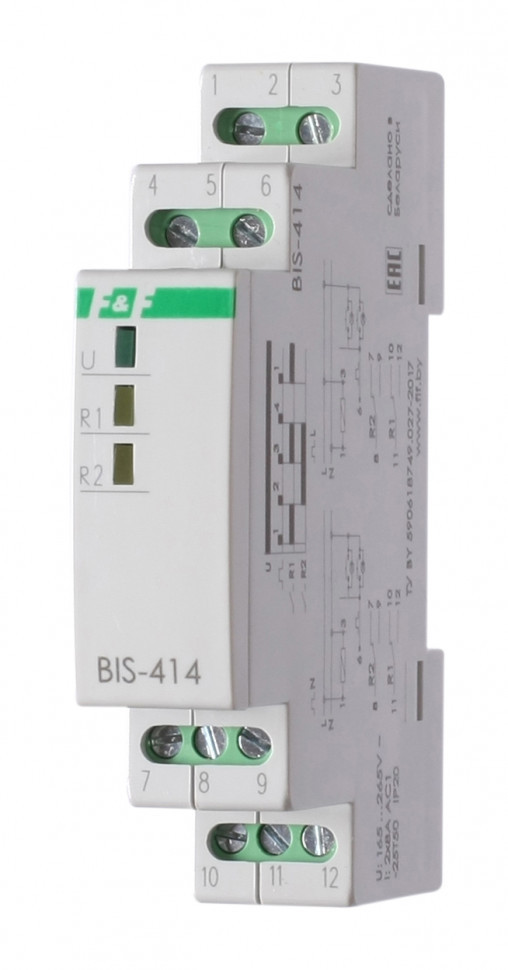

Реле импульсный (бистабильный) BIS-414 EA01.005.005 F&F

Артикул
EA01.005.005

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
2x16

Максимальная мощность нагрузки

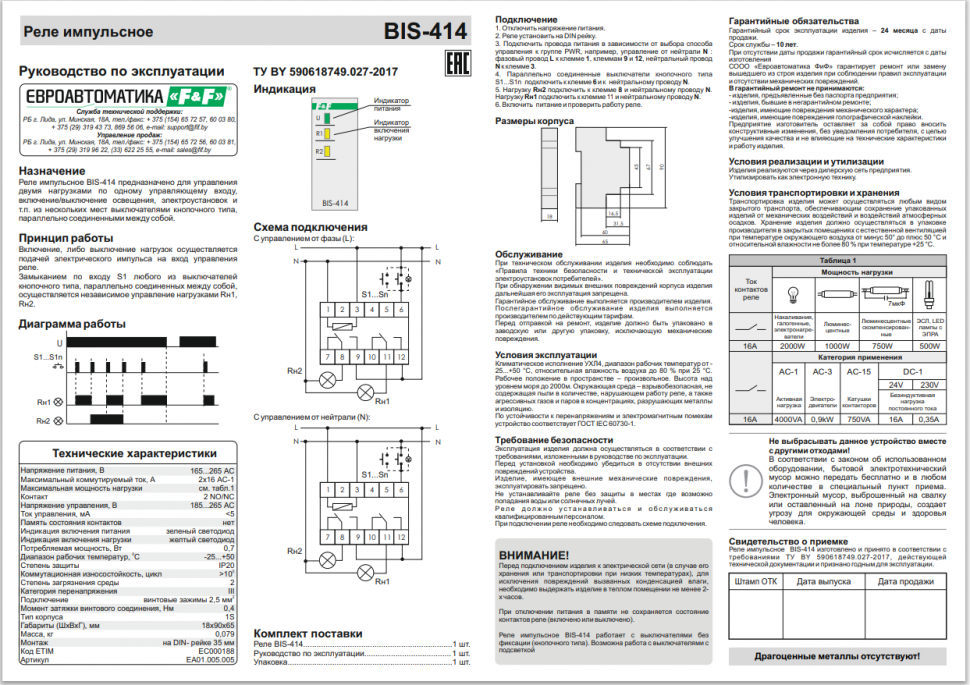

см. табл. 1 Руководства

Контакт
2NO/NC

Количество каналов
двухканальное

Напряжение управления
185-265 В AC

Ток управления
<5 мА

Память состояния контактов
нет

Индикация включения питания
зеленый светодиод

Индикация включения нагрузки
желтый светодиод

Диапазон рабочих температур
от -25 до +50°С
Коммутационная износостойкость
>100000 циклов

Потребляемая мощность
0,7 Вт

Степень загрязнения среды
2

Категория перенапряжения
III

Габариты (ШхВхГ)
18х90х65 мм

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Тип корпуса
1S

Степень защиты
IP 20

Масса
0,079 кг

Монтаж
на DIN-рейку

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/ выключением электроустановок.

Принцип работы

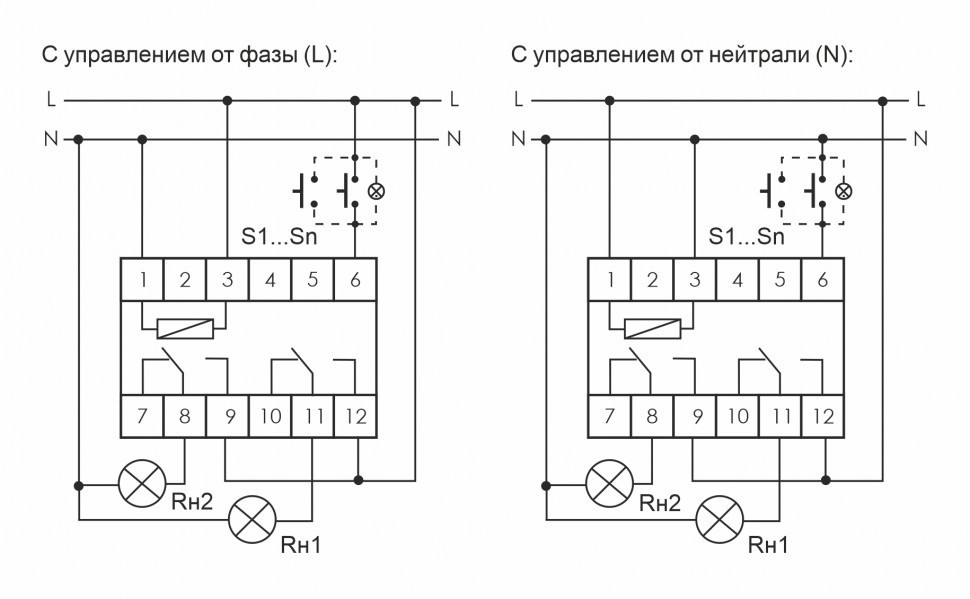

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой.

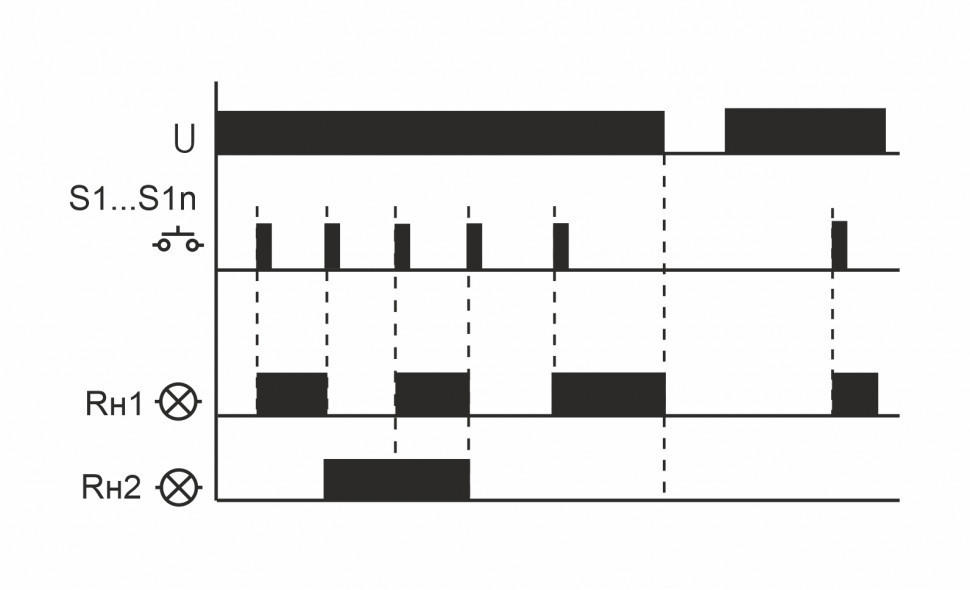

Особенностью работы реле является круговое последовательное управление двумя нагрузками.
Первое нажатие: нагрузка Rн 1 включена, нагрузка Rн 2 выключена.
Второе нажатие: нагрузка Rн 1 выключена, нагрузка Rн 2 включена.
Третье нажатие: включены обе нагрузки Rн 1 и Rн 2.
Четвертое нажатие: выключены обе нагрузки Rн 1 и Rн 2.
Цикл работы реле завершен, последующее нажатие включит реле как при первом нажатии.
