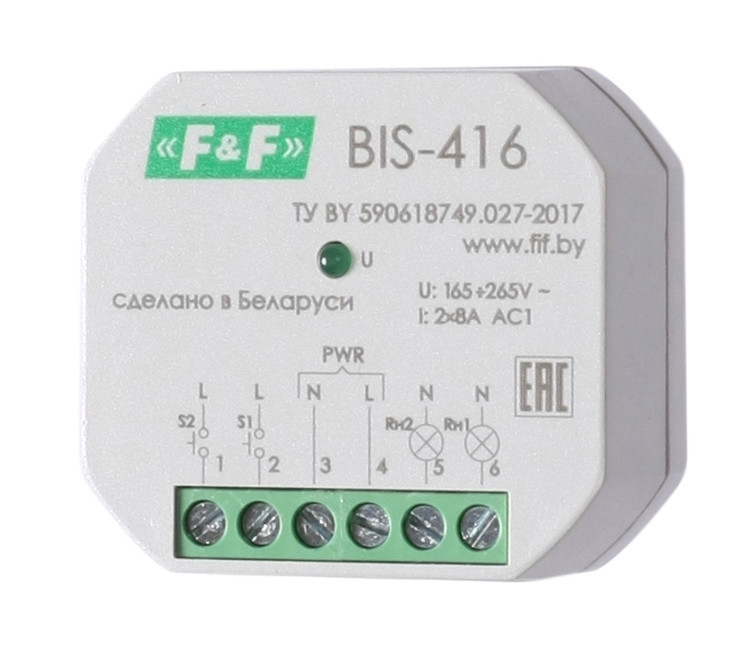

Реле импульсный (бистабильный) BIS-416 EA01.005.011 F&F

Артикул
EA01.005.011

Код ETIM
EC000188

Напряжение питания, В
165-265 АС

Максимальный коммутируемый ток, А (AC-1)
2x8

Максимальная мощность нагрузки
см. табл. 1 Руководства

Контакт
2NO

Количество каналов
двухканальное

Напряжение управления
185-265 В AC

Ток управления
<5 мА

Память состояния контактов
нет

Индикация включения питания
зеленый светодиод

Диапазон рабочих температур
от -25 до +50°С
Коммутационная износостойкость
>100000 циклов

Потребляемая мощность
0,6 Вт

Степень загрязнения среды
2

Категория перенапряжения
III

Подключение
винтовые зажимы 2,5 мм2

Момент затяжки винтового соединения
0,4 Нм

Габариты (ШхВхГ)
48x43x20 мм

Тип корпуса
PDTN

Степень защиты
IP 20

Масса
0,038 кг

Монтаж
в монтажную коробку

Назначение
Предназначено для управления двумя нагрузками по двум независимым управляющим входам, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- раздельное управление двумя нагрузками, на каждую нагрузку своя группа выключателей;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х8 А.

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д., управление включением/ выключением электроустановок.

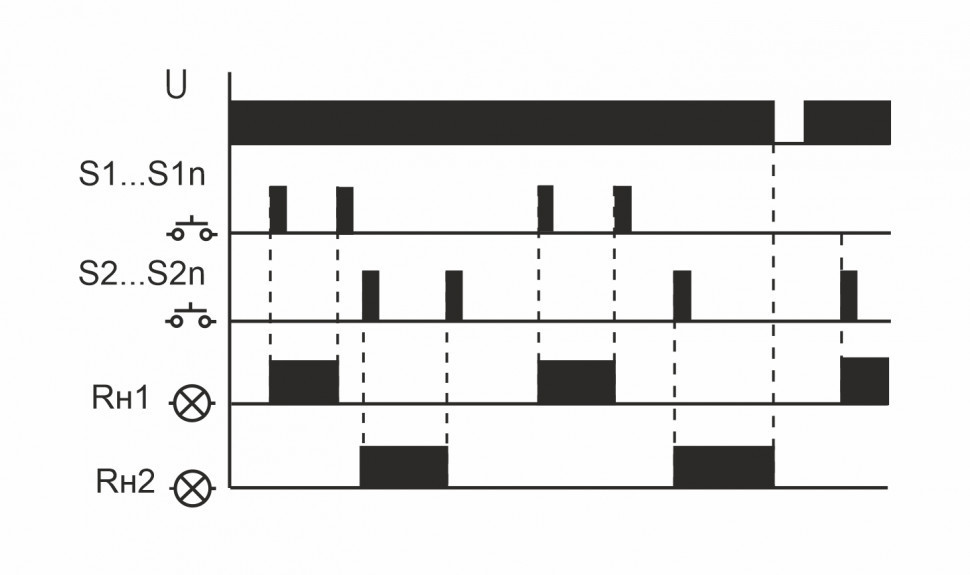

Принцип работы

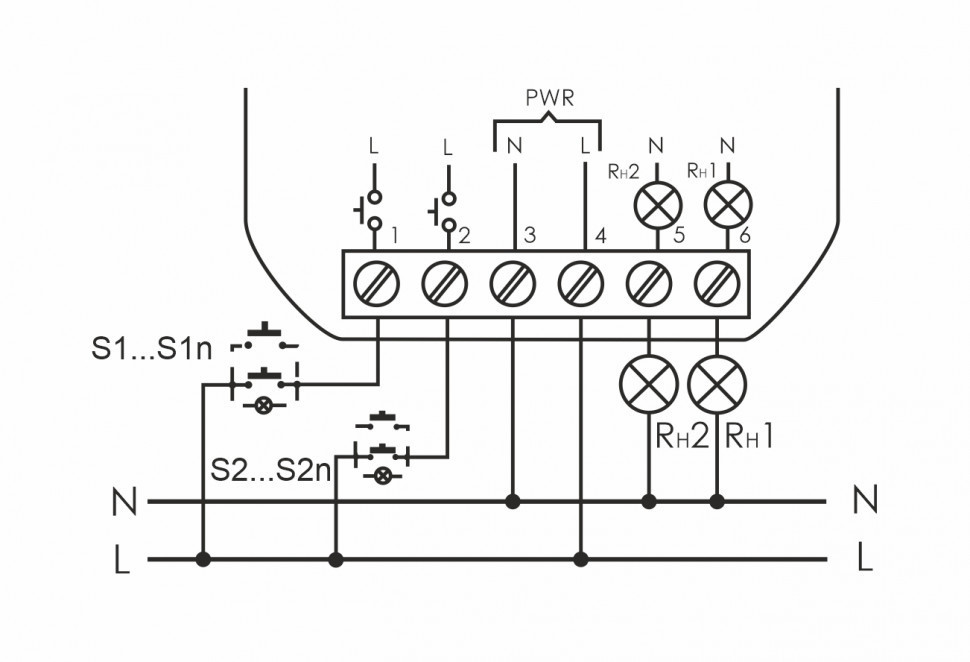

Включение, либо выключение нагрузок осуществляется подачей электрического импульса на входы управления реле. Замыканием по входу S1, S2 любого из выключателей кнопочного типа, параллельно соединенных между собой, осуществляется независимое управление соответствующими нагрузками Rн1,Rн2.
