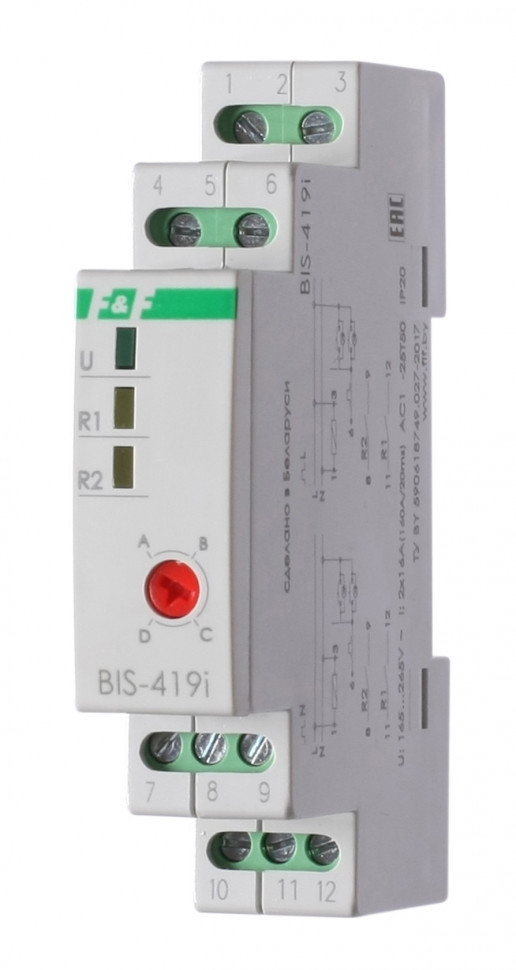

Реле импульсный (бистабильный) BIS-419i

Технические характеристики

Артикул EA01.005.021 Код ETIM EC000188 Напряжение питания, В 165-265 АС Максимальный коммутируемый ток, А (AC-1) 2x16 (120 А/20 мс) Максимальная мощность нагрузки см. табл. 1 Руководства Контакт 2NO Количество каналов двухканальное Напряжение управления 185-265 В AC Ток управляющего контакта <5 мА Память состояния контактов нет Индикация включения питания зеленый светодиод Индикация включения нагрузки желтый светодиод Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 1 Вт Степень загрязнения среды 2 Категория перенапряжения III Степень защиты IP20 Габариты (ШхВхГ) 18х90х65 мм Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Тип корпуса 1S Масса 0,079 кг Монтаж на DIN-рейку

Отличительные особенности:

Двухсекционное, многофункциональное. Коммутация нагрузки с большим пусковым током - 2х16 А (120A/20ms).

Назначение
Предназначено для управления двумя нагрузками по одному управляющему входу, включение/выключение освещения, электроустановок и т.п. из нескольких мест выключателями кнопочного типа, параллельно соединенными между собой.

Особенности
- два исполнительных реле;
- гальваническая развязка между исполнительными реле (сухой контакт) и цепью питания;
- последовательное управление нагрузкой;
- нет памяти контактов;
- возможно подключение выключателей кнопочного типа с подсветкой;
- максимальный ток нагрузки 2х16 А, кратковременная коммутация нагрузки с большим пусковым током (120A/20ms).

Область применения
Освещение проходных помещений: длинных коридоров, лестничных маршей и т.д. (включение на входе, выключение на выходе), управление включением/выключением электроустановок.

Принцип работы

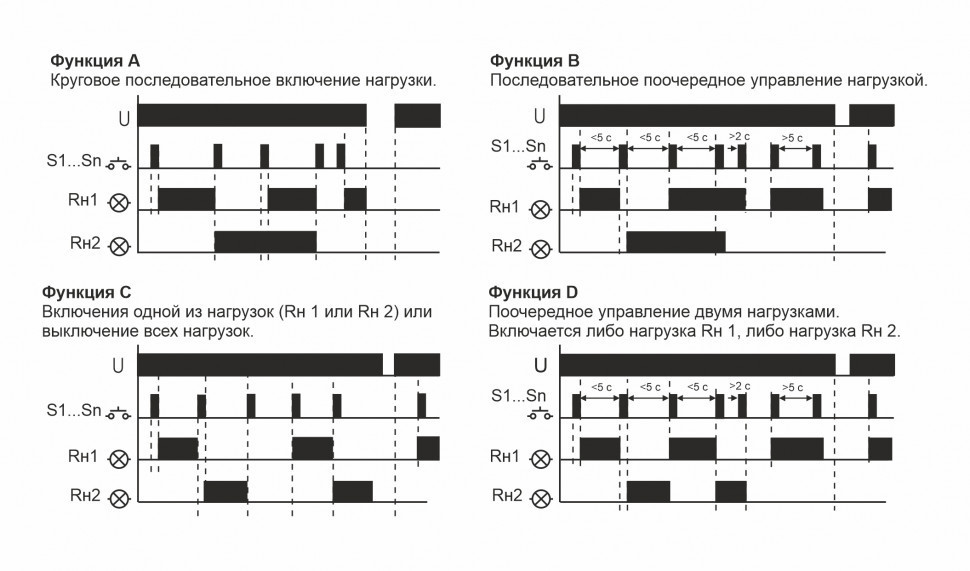

Включение, либо выключение нагрузки осуществляется подачей электрического импульса на вход управления реле замыканием любого из выключателей кнопочного типа, параллельно соединенных между собой. Обеспечивает управление двумя нагрузками. Работает в одном из 4
