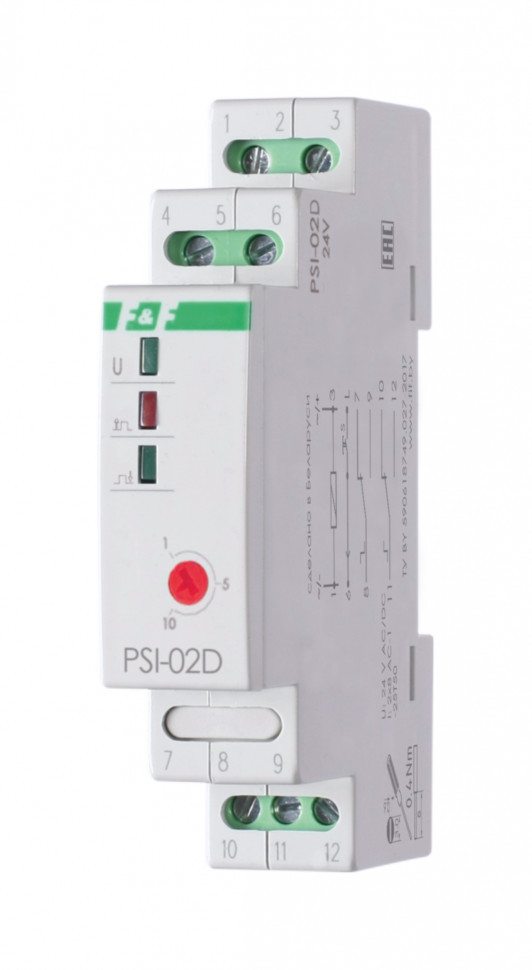

Реле-преобразователь сигналов PSI-02D-24

Технические характеристики

Артикул EA09.001.013 Код ETIM EC001437 Напряжение питания, В 9-30 AC/DC Максимальный коммутируемый ток, А (AC-1) 2x16 Тип контакта 2NO/NC Напряжение сигнала управления 9…30 В AC Длительность выходного импульса 1-10 с Диапазон рабочих температур от -25 до +50°С Потребляемая мощность 0,9 Вт Подключение винтовые зажимы 2,5 мм2 Момент затяжки винтового соединения 0,4 Нм Габариты (ШхВхГ) 18х90х65 мм Тип корпуса 1S Степень защиты IP 20 Монтаж на DIN-рейку

Отличительные особенности:

Напряжение питания 9-30В. Контакт 2NO/NC. Длительность импульса 1-10 с (регулируемый). На DIN-рейку.

Назначение
Для преобразования непрерывного электрического напряжения в одиночные импульсы, управляющие исполнительными устройствами различных систем автоматики.

Область применения
Применяется в системах автоматики, АВР, «Умный дом» и др.

Принцип работы

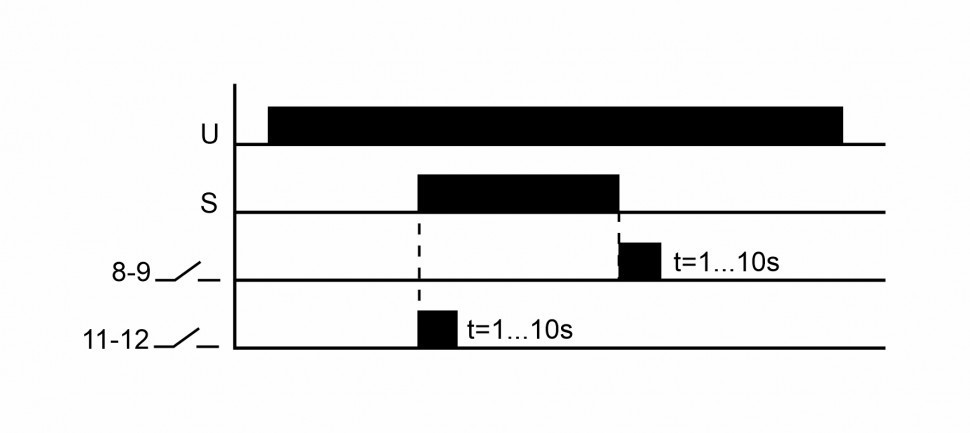

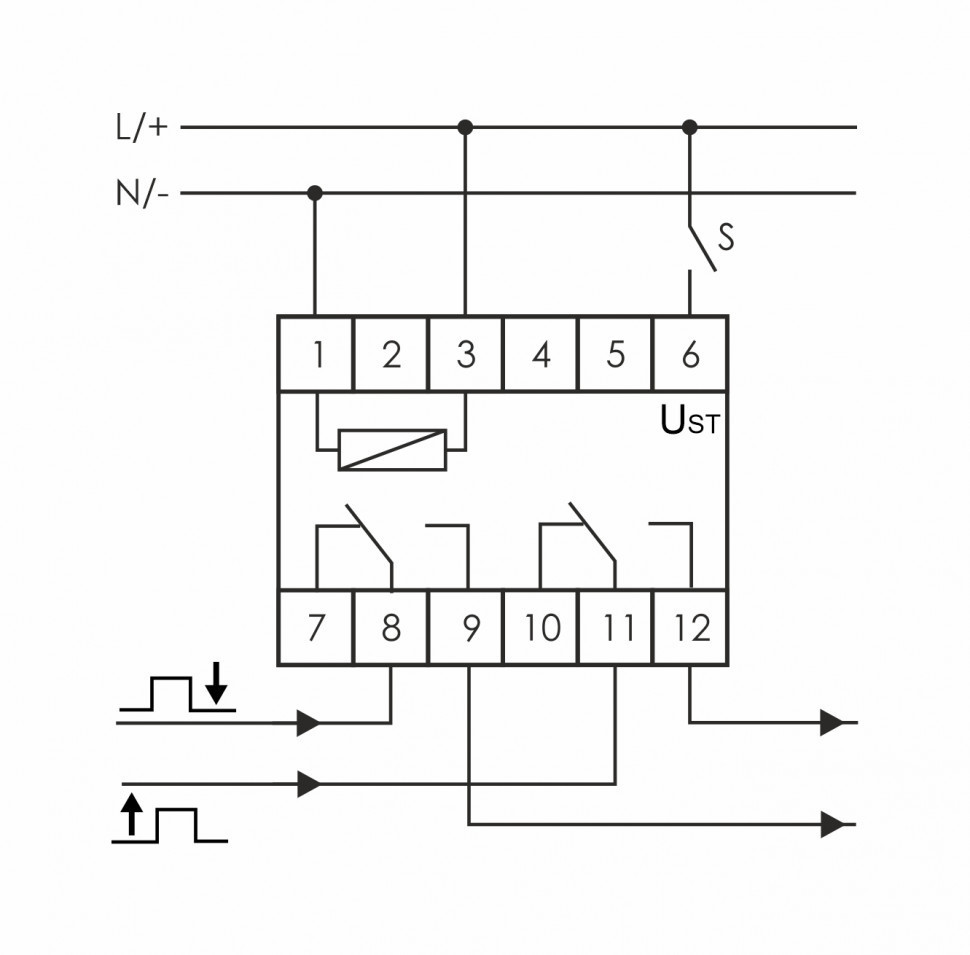

Реле, после принятия управляющего сигнала на входе Ust (по фронту), генерирует импульс на выходе 12 (контакт 11-12 замыкается на установленное время t). После снятия управляющего сигнала (по спаду) реле генерирует другой импульс на выходе 9 (контакт 8-9 замыкается на установленное время t).
