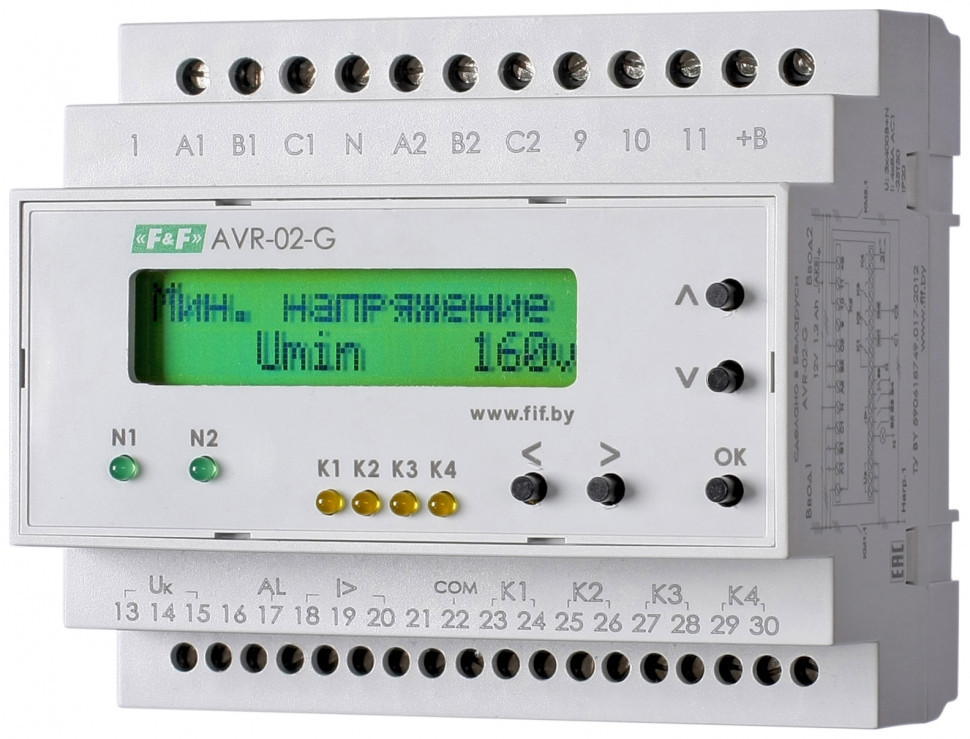

Устройства управления резервным питанием AVR-02-G

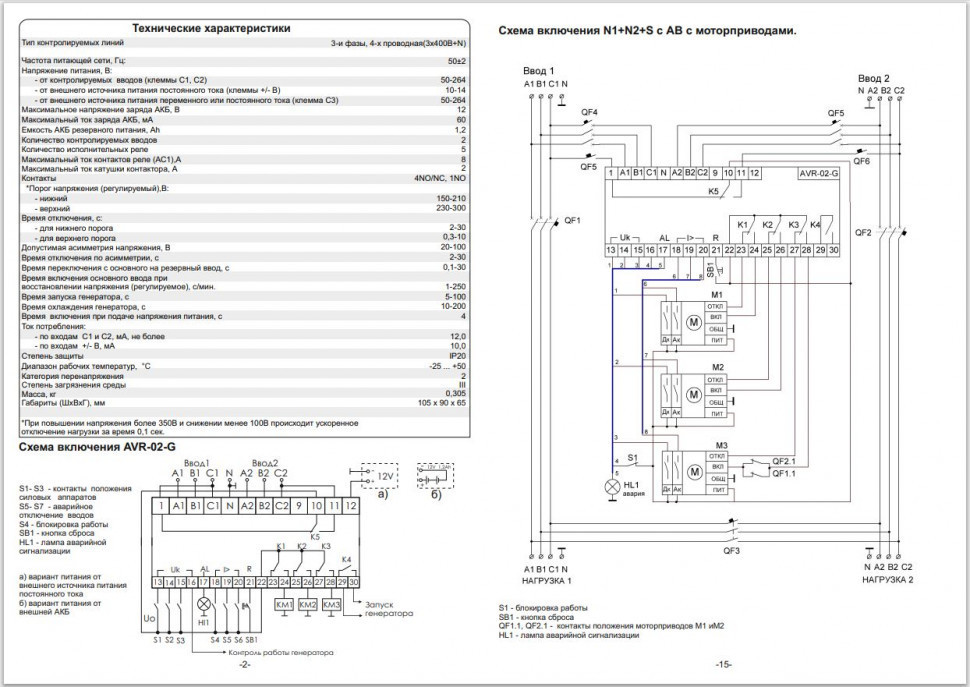

Технические характеристики

Артикул

EA04.006.005





Код ETIM

EC002057





Тип контролируемой сети

трехфазная сеть





Напряжение питания (от контролируемых вводов)

24-264 В, 50 Гц





Максимальное фазное напряжение

450 В





Количество вводов

2





Формирование сигнала запуска генератора

да





Количество исполнительных реле

5





Максимальный коммутируемый ток (AC1)

8 А





Максимальный ток катушки контактора

2 А





Контакт

3NO/NC, 1NO





Порог напряжения нижний

150-210 В





Порог напряжения верхний

230-300 В





Время отключения:







- для нижнего порога, асимметрии

2-30 с





- для верхнего порога

0,3-10 с





Время переключения

0,1-30 с





Допустимая асимметрия напряжения

20-100 В





Время запуска генератора

5-100 сек





Время охлаждения генератора

10-200 сек





Время включения при подаче напряжения

4 сек





Время включения основного ввода при восстановлении напряжения

5 с-600 сек





Контроль чередования фаз

+





Контроль включения нагрузки

+





Контроль работы резервной линии от генератора

+





Тип исполнительных аппаратов:







-контактор

+





-выключатель с моторприводом

+





-управление секционным выключателем

+





Работа в однофазных сетях

+





Диапазон рабочих температур

от -25 до +50 °С





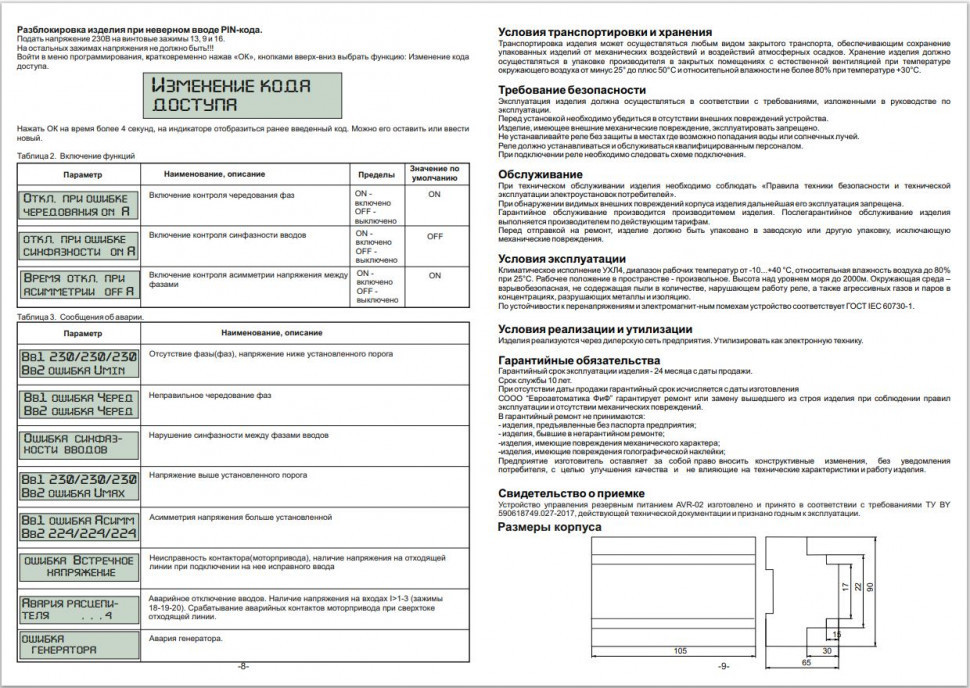

Габариты (ШхВхГ)

105х90х65 мм





Тип корпуса (см. Приложение 1)

6S

Отличительные особенности:

Для работы в составе блоков: АВР 2.0; АВР 2.1

Назначение

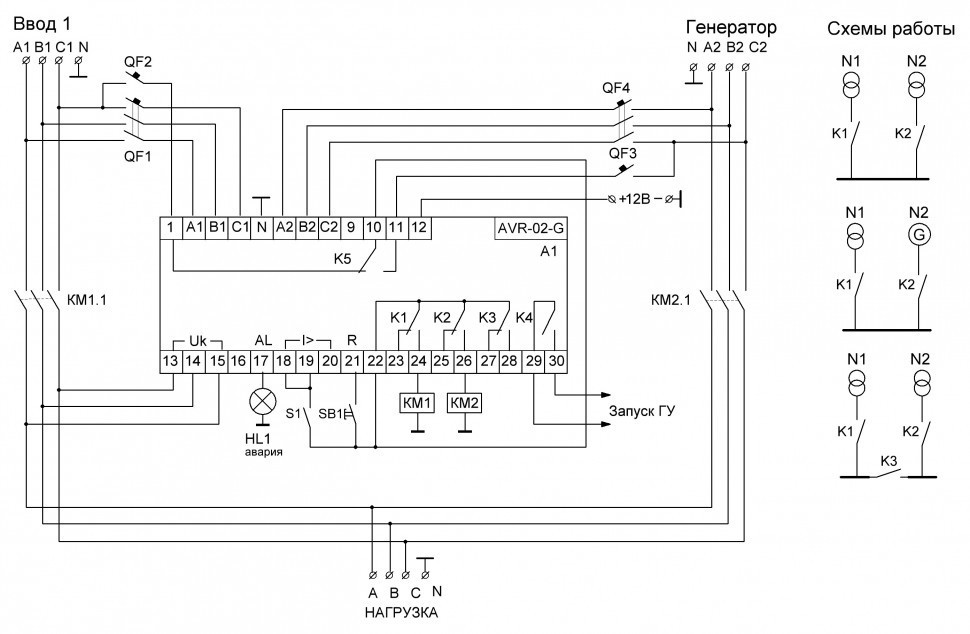

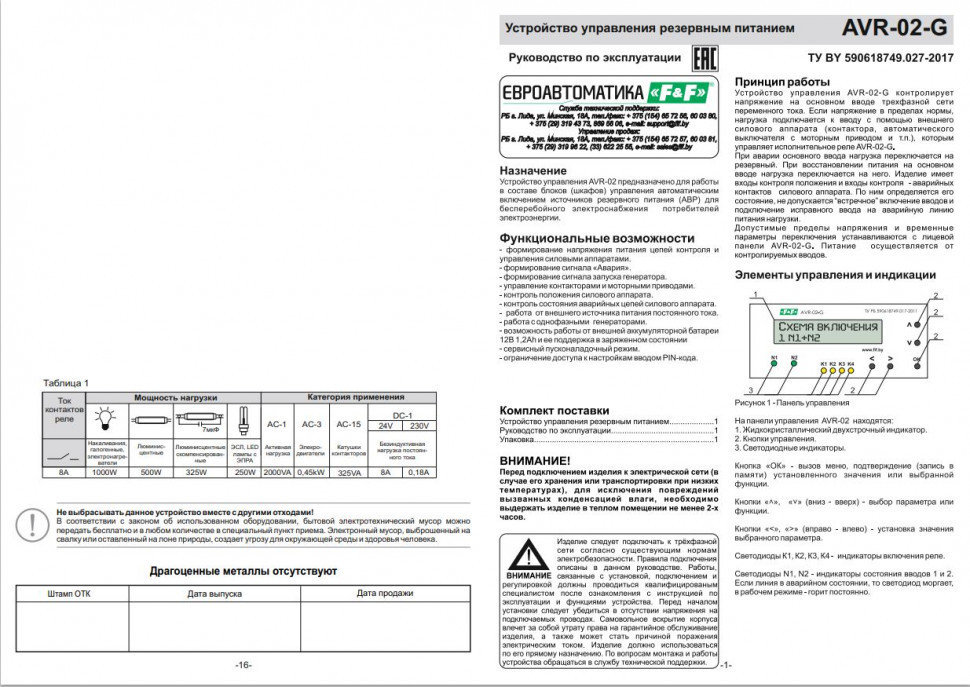

Устройство управления AVR-02-G предназначено для построения блоков АВР с двумя вводами питания (двумя сетевыми вводами или сетевой ввод и ввод от генератора), с секционным выключателем, с одной или двумя нагрузками.

Типовые решения блоков АВР можно скачать на форуме компании.

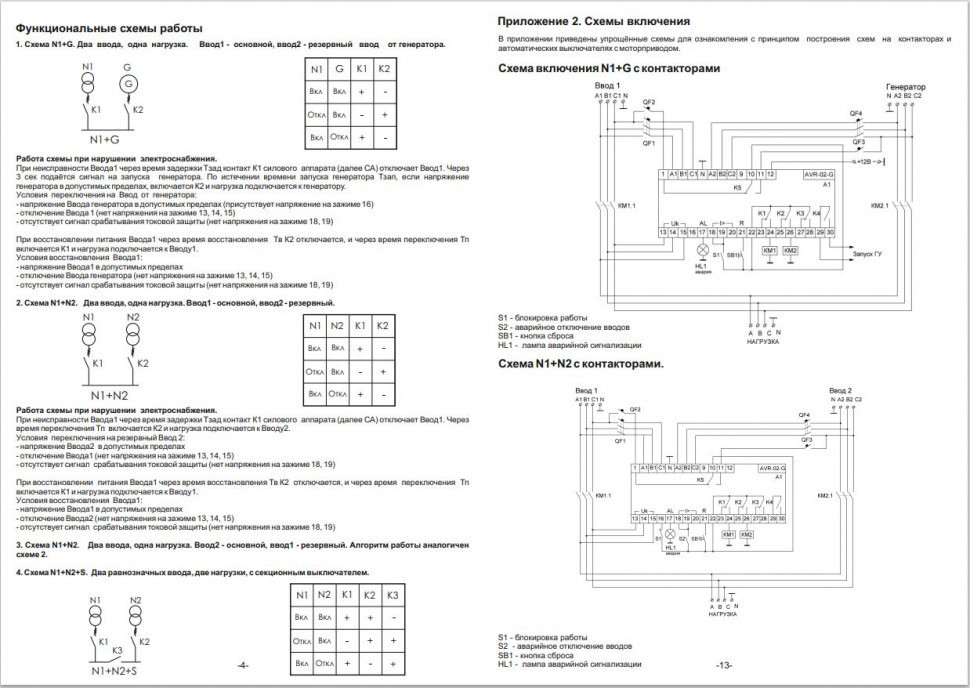

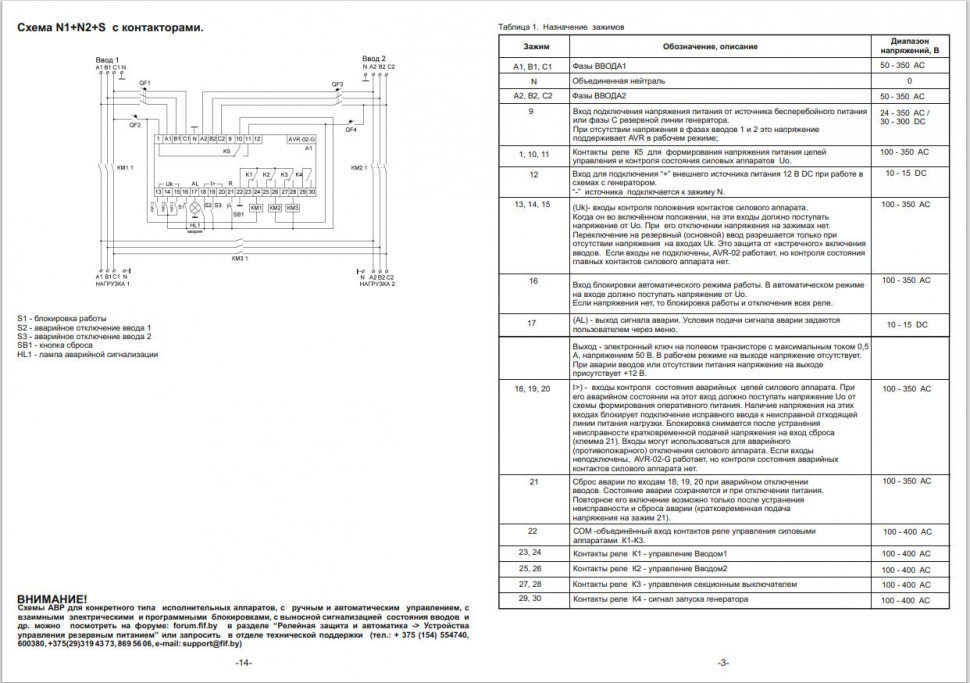

АЛЬБОМ СХЕМ на базе устройств управления резервным питанием.

ункциональные возможности устройства AVR-02- G

Контроль наличия фаз;



Контроль минимального и максимального напряжения в фазах;



Контроль чередования, слипания фаз;



Контроль асимметрии фаз;



Управление контакторами и моторными приводами;



Контроль состояния контакторов (моторных приводов);



Контроль срабатывания выключателей по сверхтоку;



Формирование напряжения оперативного питания;



Формирование сигнала запуска генератора;



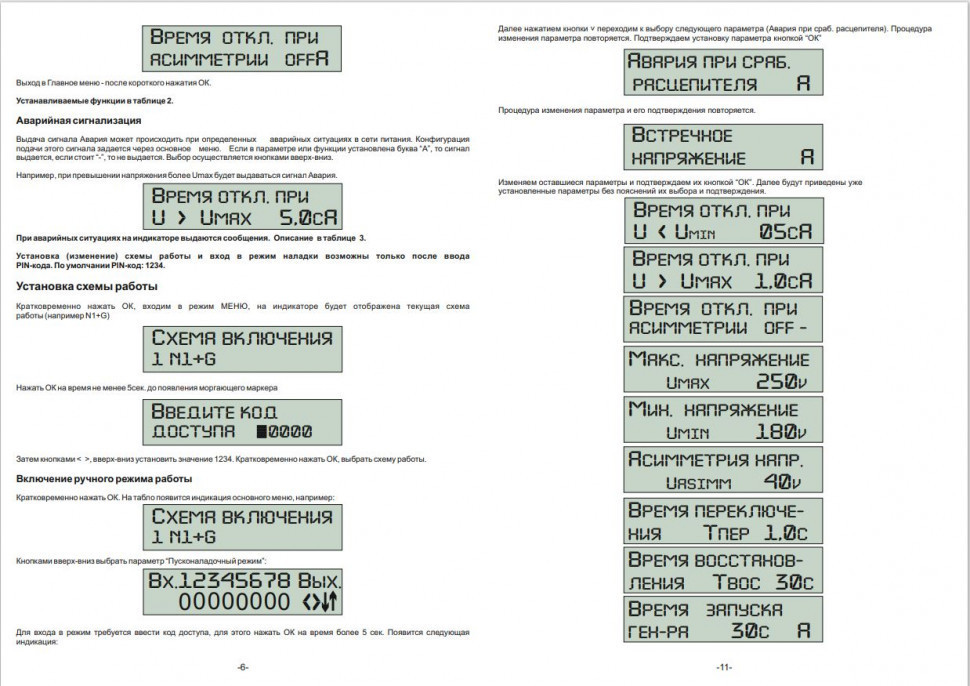

Формирование сигнала “Авария”;



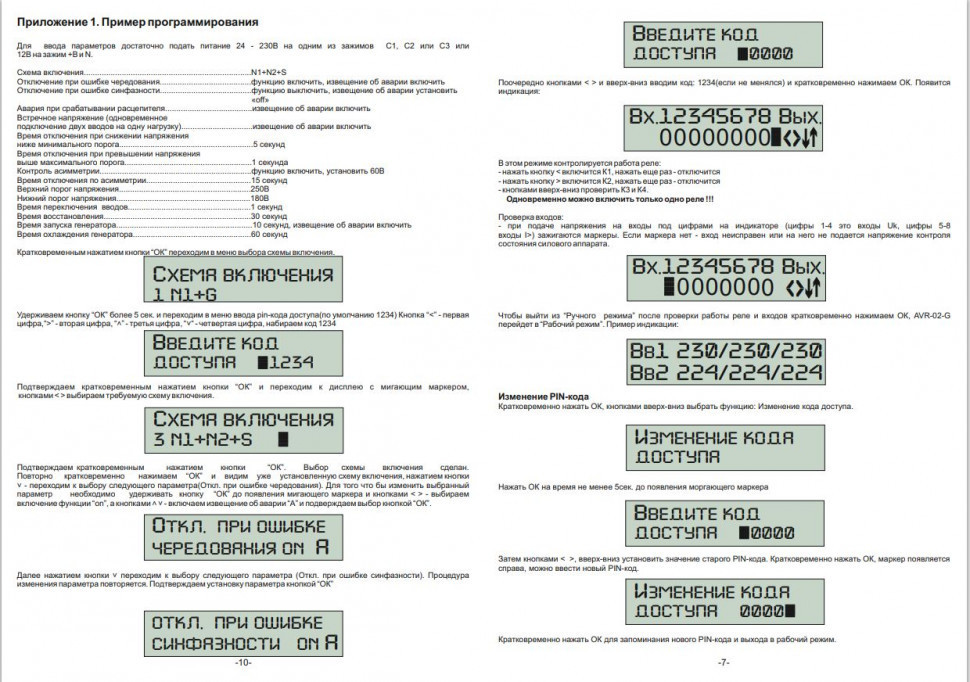

Ограничение доступа к настройкам вводом PIN-кода;



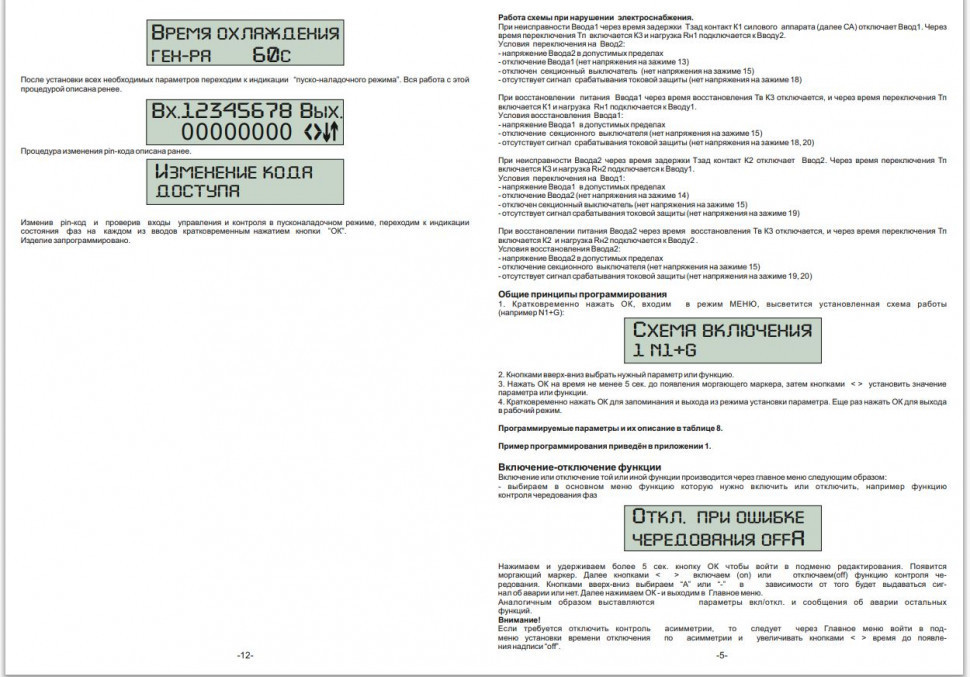

Пуско-наладочный режим;



Возможность работы от внешнего источника питания;



Сохранение работоспособности в диапазоне напряжений от 24 до 450В;



Использования в однофазных цепях.

Функции блоков АВР 2.0, 2.1 на устройстве AVR-02-G

Автоматического включения резервного питания в соответствии с заданным алгоритмом;



Защиты потребителей напряжением до 400В;



Установки времени срабатывания АВР при отключении и восстановлении основного питания;



Ручного управления исполнительными аппаратами;



Индикации наличия и качества напряжения на вводах;



Индикации состояния («включено», «отключено», «авария») исполнительных аппаратов;



Индикации режимов работы;



Электрических и программных блокировок исполнительных аппаратов при различных режимах работы;



Противопожарного отключения исполнительных аппаратов;



Контроль резервной линии от генератора.
